製品情報

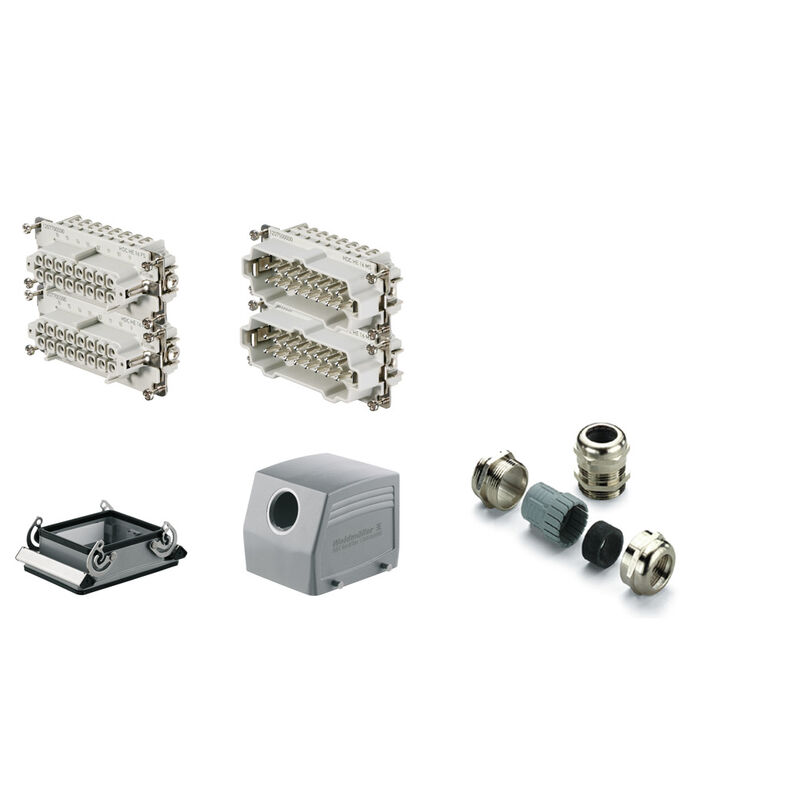

| バージョン | RockStar® HDCキット-HDCコネクタ, キット, 彼は, サイズ: 10, 極: 32, ねじ接続, 500 V, 16 A, ダイカストアルミニウム, M 32 |
| 注文番号 | 1802370000 |
| 種別 | HDC-KIT-HE 32.140 M |
| GTIN (EAN) | 4032248256822 |
| 数量 | 1 items |
| 正味重量 | 1,220 g |
| 制限温度 | -40 °C ... 100 °C |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | bfb1c983-6f18-4ba4-8907-38aad6aee076 |
| シリーズ | 彼は |
| ハウジング主要材質 | ダイカストアルミニウム |
| ロック素子の材質 | ステンレススチール、防錆性 |
| 保護度合い | IP65 （電源接続時） |
| 表面仕上 | 粉体塗装 |
| BG | 10 |
| ケーブル取り入れ口サイズ | M 32 |
| サイズ | 10 |
| 側方ケーブル取り入れ口数 | 1 |
| 接続方式 | ねじ接続 |
| 色（RAL） | RAL 7035 |
| BG | 10 |
| ケーブルグランド | M 32 |
| サイズ | 10 |
| シリーズ | 彼は |
| 定格電圧 （DIN EN 61984） | 500 V |
| 定格電流 （DIN EN 61984） | 16 A |
| 接続種別 PE | ねじ接続 |
| 材質 | ダイキャストアルミニウム |
| 極数 | 32 |
| BG | 10 |
| サイズ | 10 |
| 主要接点最小トルク | 0.5 Nm |
| 導体断面、最大 | 2.5 mm² |
| 導体断面、最小 | 0.5 mm² |
| 接続方式 | ねじ接続 |
| 最大主要接点トルク | 0.55 Nm |
| 材質 | ダイキャストアルミニウム |
| 表面仕上 | 粉体塗装 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97839) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1802370000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1802370000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1802370000&norm=0) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-01-90 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ROHS | 適合 |
