製品情報
| バージョン | フレーム |
| 注文番号 | 1429010000 |

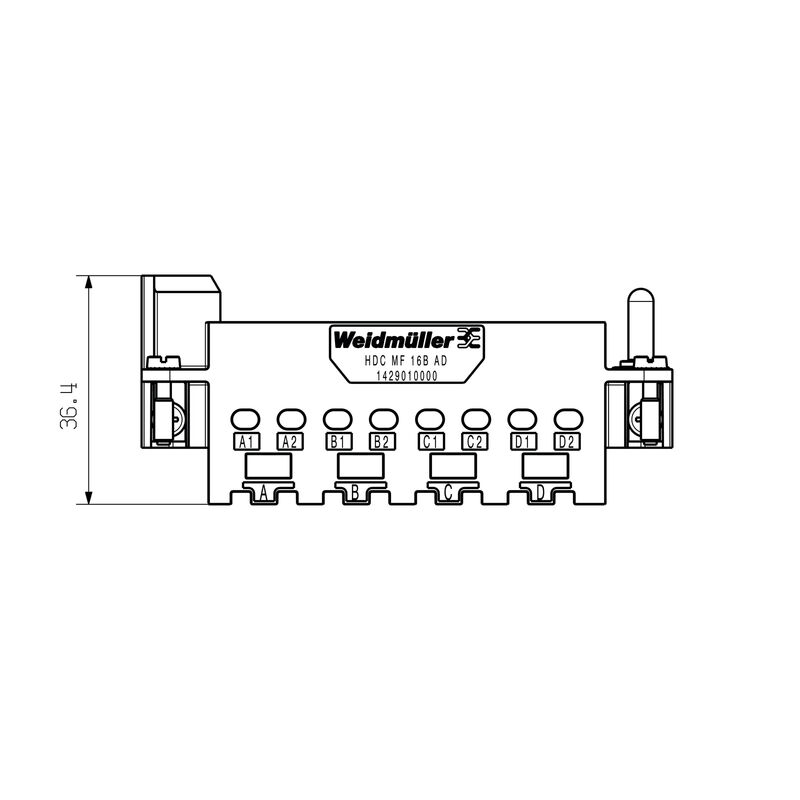

| 種別 | HDC MF 16B AD |
| GTIN (EAN) | 4050118233315 |
| 数量 | 1 items |
| 深さ | 37.35 mm |
| 奥行き（インチ） | 1.47 inch |
| 高さ | 36.4 mm |
| 高さ（インチ） | 1.433 inch |
| 幅 | 84.5 mm |
| 幅（インチ） | 3.327 inch |
| 正味重量 | 84.241 g |
| 制限温度 | -40 °C ... 125 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| サイズ | 6 |
| シリーズ | ModuPlug |
| スロット数 | 4 |
| プラギング回数 | ≥ 500 |
| 材質 | ダイキャスト亜鉛 |
| 導体断面、最大 | 10 mm² |
| 導体断面、最小 | 0.5 mm² |
| 接続種別 PE | ねじ接続 |
| 締付けトルク、最大 PE 接続 | 1.2 Nm |
| 承認/証明書/適合証明書 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61737) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1429010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1429010000) |
| 製品変更通知 |
[Product Change Notification](https://mdcop.weidmueller.com/mediadelivery/asset/900_187686)
[Product Change Notification](https://mdcop.weidmueller.com/mediadelivery/asset/900_187687) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC002312 |
| ETIM 9.0 | EC002312 |
| ECLASS 9.0 | 27-44-02-06 |
| ECLASS 9.1 | 27-44-02-06 |
| ECLASS 10.0 | 27-44-02-06 |
| ECLASS 11.0 | 27-44-02-06 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E92202 |
付属品
の付属品です
-
商品番号:2748380000販売単位:1 items
高圧モジュール, 2900 V, 16 A, 極数: 2, クリンプ接続, オス型, 必要なプラグインスロット: 2
-
商品番号:1428970000販売単位:1 items
電源モジュール, 830 V, 40 A, 極数: 4, クリンプ接続, メス型, 必要なプラグインスロット: 1
-
商品番号:2748470000販売単位:1 items
信号モジュール, 250 V, 10 A, 極数: 12, アクチュエータ付プッシュイン, メス型, 必要なプラグインスロット: 1
-
商品番号:2748560000販売単位:2 items
データモジュール, 50 V, 10 A, 極数: 2, クリンプ接続, オス型, 必要なプラグインスロット: 2
-
商品番号:2748310000販売単位:2 items
電源モジュール, 1000 V, 70 A, 極数: 2, 軸ねじ接続, メス型, 必要なプラグインスロット: 1
-
商品番号:2748410000販売単位:1 items
信号モジュール, 230 V, 16 A, 極数: 5, アクチュエータ付プッシュイン, メス型, 必要なプラグインスロット: 1
-
商品番号:2748340000販売単位:5 items
電源モジュール, 830 V, 40 A, 極数: 2, クリンプ接続, オス型, 必要なプラグインスロット: 1
-
商品番号:2748550000販売単位:5 items
モジュール, 48 V, 1.5 A, 極数: 4, クリンプ接続, はんだ接続, メス型, 必要なプラグインスロット: 1
-
商品番号:2748520000販売単位:1 items
データモジュール, 50 V, 5 A, Cat. 6A, 極数: 8, クリンプ接続, オス型, 必要なプラグインスロット: 1
-
-
商品番号:2748270000販売単位:2 items
電源モジュール, 1000 V, 極数: 1, 軸ねじ接続, メス型, 必要なプラグインスロット: 2
-
-
商品番号:2636190000販売単位:1 items
信号モジュール, 400 V, 16 A, 極数: 5, アクチュエータ付プッシュイン, メス型, 必要なプラグインスロット: 1
-
-
商品番号:1429350000販売単位:1 items
電源モジュール, 690 V, 40 A, 極数: 3, クリンプ接続, メス型, 必要なプラグインスロット: 1
-
-
商品番号:2748420000販売単位:1 items
信号モジュール, 500 V, 16 A, 極数: 6, アクチュエータ付プッシュイン, オス型, 必要なプラグインスロット: 1
-
商品番号:2748320000販売単位:2 items
電源モジュール, 690 V, 40 A, 極数: 2, 軸ねじ接続, オス型, 必要なプラグインスロット: 1
-
商品番号:2635980000販売単位:1 items
信号モジュール, 250 V, 16 A, 極数: 4, アクチュエータ付プッシュイン, オス型, 必要なプラグインスロット: 0.5
-
商品番号:1428950000販売単位:1 items
電源モジュール, 830 V, 40 A, 極数: 4, クリンプ接続, ピン, 必要なプラグインスロット: 1
-
商品番号:2635990000販売単位:1 items
信号モジュール, 250 V, 16 A, 極数: 4, アクチュエータ付プッシュイン, メス型, 必要なプラグインスロット: 0.5
-
商品番号:2748450000販売単位:1 items
信号モジュール, 400 V, 16 A, 極数: 8, アクチュエータ付プッシュイン, メス型, 必要なプラグインスロット: 1
-
商品番号:2748480000販売単位:5 items
信号モジュール, 160 V, 10 A, 極数: 17, クリンプ接続, オス型, 必要なプラグインスロット: 1
-
商品番号:2748440000販売単位:1 items
信号モジュール, 400 V, 16 A, 極数: 8, アクチュエータ付プッシュイン, オス型, 必要なプラグインスロット: 1
-
商品番号:2748290000販売単位:2 items
電源モジュール, 1000 V, 100 A, 極数: 2, 軸ねじ接続, メス型, 必要なプラグインスロット: 2
-
商品番号:1428910000販売単位:1 items
信号モジュール, 500 V, 16 A, 極数: 20, クリンプ接続, オス型, 必要なプラグインスロット: 2
-
商品番号:2748460000販売単位:1 items
信号モジュール, 250 V, 10 A, 極数: 12, アクチュエータ付プッシュイン, オス型, 必要なプラグインスロット: 1
-
商品番号:1429340000販売単位:1 items
電源モジュール, 690 V, 40 A, 極数: 3, クリンプ接続, ピン, 必要なプラグインスロット: 1
-
商品番号:2748330000販売単位:2 items
電源モジュール, 690 V, 40 A, 極数: 2, 軸ねじ接続, メス型, 必要なプラグインスロット: 1
-
-
商品番号:2748390000販売単位:1 items
高圧モジュール, 2900 V, 16 A, 極数: 2, クリンプ接続, メス型, 必要なプラグインスロット: 2
-
商品番号:2748430000販売単位:1 items
信号モジュール, 500 V, 16 A, 極数: 6, アクチュエータ付プッシュイン, メス型, 必要なプラグインスロット: 1
-
商品番号:2748350000販売単位:5 items
電源モジュール, 830 V, 40 A, 極数: 2, クリンプ接続, メス型, 必要なプラグインスロット: 1
-
商品番号:2748280000販売単位:2 items
電源モジュール, 1000 V, 100 A, 極数: 2, 軸ねじ接続, オス型, 必要なプラグインスロット: 2
-
商品番号:2636180000販売単位:1 items
信号モジュール, 400 V, 16 A, 極数: 5, アクチュエータ付プッシュイン, オス型, 必要なプラグインスロット: 1
-
商品番号:2748540000販売単位:5 items
モジュール, 48 V, 1.5 A, 極数: 4, クリンプ接続, はんだ接続, オス型, 必要なプラグインスロット: 1
-
商品番号:3092810000販売単位:1 items
データモジュール, 48 V, 5 A, 極数: 8, クリンプ接続, メス型, 必要なプラグインスロット:
-
商品番号:1428930000販売単位:1 items
信号モジュール, 500 V, 16 A, 極数: 20, クリンプ接続, メス型, 必要なプラグインスロット: 2
-
商品番号:2748260000販売単位:2 items
電源モジュール, 1000 V, 極数: 1, 軸ねじ接続, オス型, 必要なプラグインスロット: 2
-
商品番号:2748530000販売単位:1 items
データモジュール, 50 V, 5 A, Cat. 6A, 極数: 8, クリンプ接続, メス型, 必要なプラグインスロット: 1
-
商品番号:2748300000販売単位:2 items
電源モジュール, 1000 V, 70 A, 極数: 2, 軸ねじ接続, オス型, 必要なプラグインスロット: 1
-
-
商品番号:2748490000販売単位:5 items
信号モジュール, 160 V, 10 A, 極数: 17, クリンプ接続, メス型, 必要なプラグインスロット: 1
-
商品番号:2748400000販売単位:1 items
信号モジュール, 230 V, 16 A, 極数: 5, アクチュエータ付プッシュイン, オス型, 必要なプラグインスロット: 1
-
商品番号:2748240000販売単位:2 items
電源モジュール, 1000 V, 200 A, 極数: 1, 軸ねじ接続, オス型, 必要なプラグインスロット: 2
-
商品番号:2748250000販売単位:2 items
電源モジュール, 1000 V, 200 A, 極数: 1, 軸ねじ接続, メス型, 必要なプラグインスロット: 2
-
商品番号:3092820000販売単位:1 items
データモジュール, 48 V, 5 A, 極数: 8, クリンプ接続, オス型, 必要なプラグインスロット:
-
商品番号:2748570000販売単位:2 items
データモジュール, 50 V, 10 A, 極数: 2, クリンプ接続, メス型, 必要なプラグインスロット: 2
