製品情報

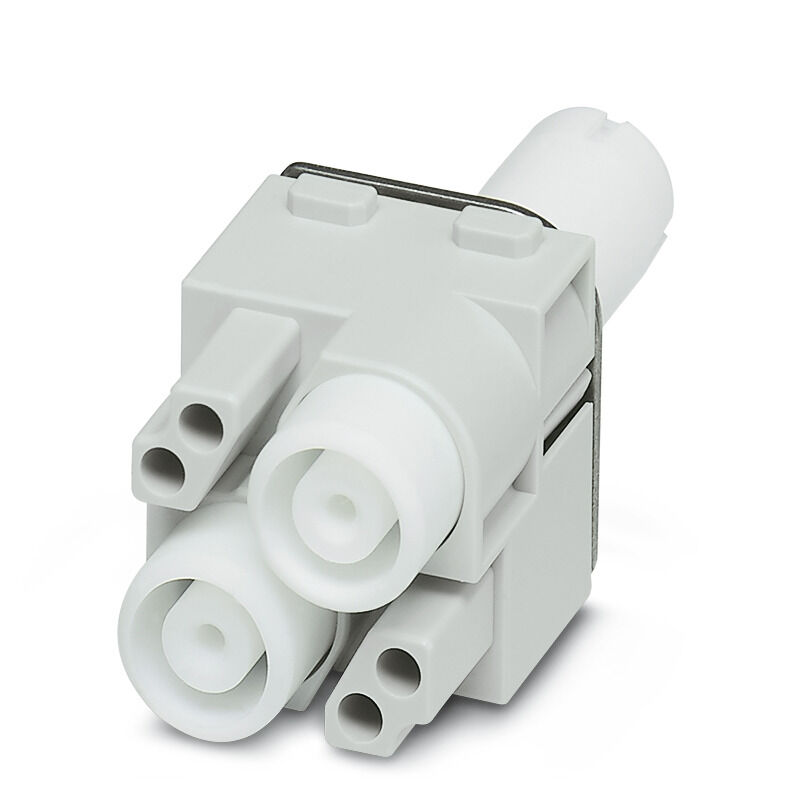

| バージョン | 高圧モジュール, 2900 V, 16 A, 極数: 2, クリンプ接続, メス型, 必要なプラグインスロット: 2 |
| 注文番号 | 2748390000 |
| 種別 | HDC MHE 2 HV FC |
| GTIN (EAN) | 4050118891003 |
| 数量 | 1 items |

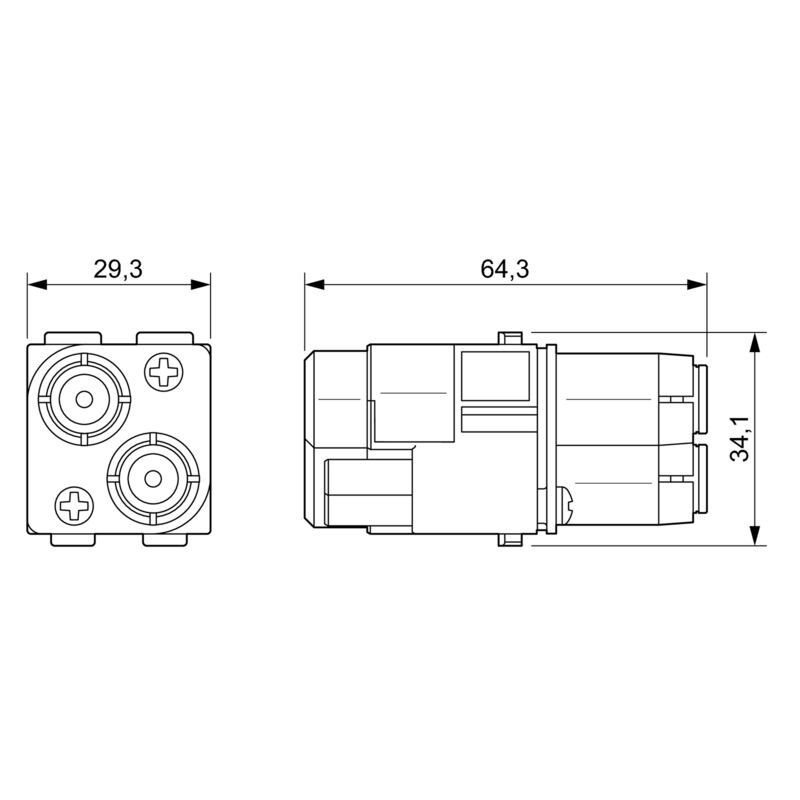

| 深さ | 34 mm |
| 奥行き（インチ） | 1.339 inch |
| 高さ | 64.3 mm |
| 高さ（インチ） | 2.531 inch |
| 幅 | 34.1 mm |
| 幅（インチ） | 1.343 inch |
| 正味重量 | 59 g |

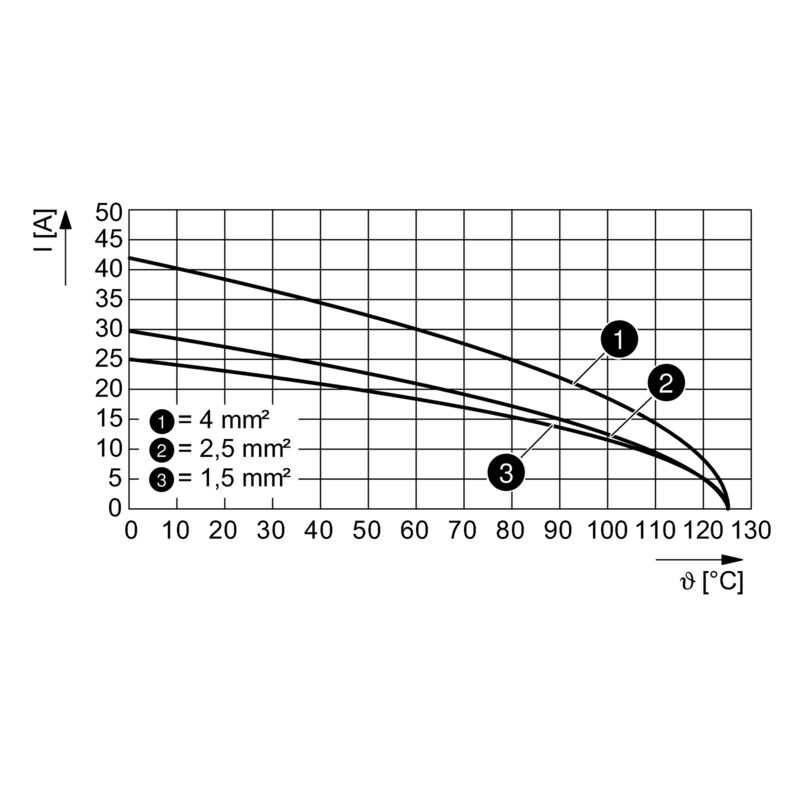

| 制限温度 | -40 °C ... 125 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fa505316-3e43-4ad0-930c-360dfdbe182a |
| UL 94 可燃性等級 | V-0 |
| UL/CSAに準拠した定格電圧 | 600 V |
| サージ電圧カテゴリー | III |
| シリーズ | ModuPlug |
| プラギング回数 | ≥ 500 |
| 定格インパルス電圧（DIN EN 61984） | 15 kV |
| 定格電圧 （DIN EN 61984） | 2,900 V |
| 定格電流 （DIN EN 61984） | 16 A |
| 必要なプラグインスロット | 2 |
| 材質 | ポリカーボネート |

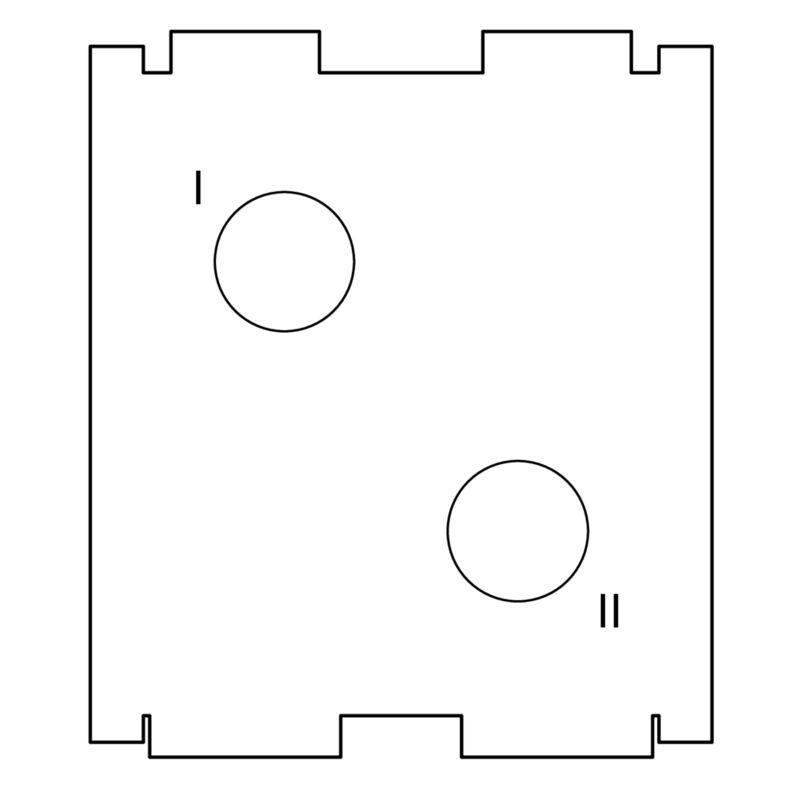

| 極数 | 2 |
| 汚染度 | 3 |
| 種別 | メス型 |
| 接続種別 PE | モジュールフレームによるネジ接続 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 導体断面、最大 | 4 mm² |
| 導体断面、最小 | 0.5 mm² |
| 接続方式 | クリンプ接続 |
| 被覆剝き長さ、定格接続 | 9.5 mm |
| 配線接続断面 AWG、最小 | AWG 20 |
| 承認/証明書/適合証明書 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188702) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748390000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UR） | E310075 |
