製品情報
| バージョン | データモジュール, 48 V, 10 A, 極数: 8, クリンプ接続, オス型, 必要なプラグインスロット: |
| 注文番号 | 3092890000 |

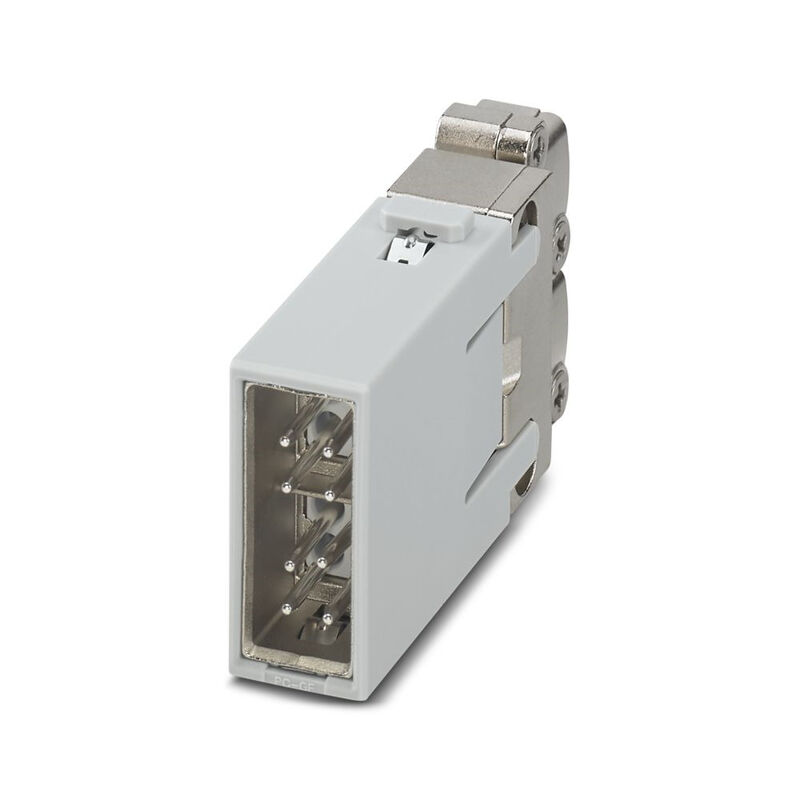

| 種別 | HDC MMBIT 8 MC M2 SH |
| GTIN (EAN) | 4099987109932 |
| 数量 | 1 items |
| 高さ | 58.9 mm |
| 高さ（インチ） | 2.319 inch |
| 幅 | 33.8 mm |
| 幅（インチ） | 1.331 inch |
| 長さ | 14.6 mm |
| 長さ（インチ） | 0.575 inch |
| 正味重量 | 30.4 g |
| 制限温度 | -40 °C ... 125 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| UL 94 可燃性等級 | V-0 |
| サージ電圧カテゴリー | III |
| シリーズ | ModuPlug |
| プラギング回数 | ≥ 500 |
| 定格インパルス電圧（DIN EN 61984） | 0.8 kV |
| 定格電圧 （DIN EN 61984） | 48 V |
| 定格電流 （DIN EN 61984） | 10 A |
| 材質 | ポリカーボネート |
| 極数 | 8 |
| 汚染度 | 3 |
| 種別 | オス型 |
| 導体接続断面積 AWG、最大. | AWG 26 |
| 接続方式 | クリンプ接続 |
| 配線接続断面 AWG、最小 | AWG 16 |
| 導体直径に応じた最大締付けトルク |
|
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322410) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | 適合 |
付属品
-
商品番号:3092850000販売単位:1 items
データモジュール, 48 V, 10 A, 極数: 8, クリンプ接続, メス型, 必要なプラグインスロット:
-
商品番号:1651650000販売単位:100 items
HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, オス型, 導体断面、最大: 1.5, 回転, 銅合金
-
商品番号:1651640000販売単位:100 items
HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, オス型, 導体断面、最大: 1, 回転, 銅合金
-
商品番号:1651630000販売単位:100 items
HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, オス型, 導体断面、最大: 0.5, 回転, 銅合金
-
商品番号:1651520000販売単位:100 items
HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, オス型, 導体断面、最大: 0.37, 回転, 銅合金
-
商品番号:1651530000販売単位:100 items
HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, オス型, 導体断面、最大: 0.5, 回転, 銅合金
-
商品番号:1651660000販売単位:100 items
HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, オス型, 導体断面、最大: 2.5, 回転, 銅合金
-
商品番号:1651620000販売単位:100 items
HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, オス型, 導体断面、最大: 0.37, 回転, 銅合金
-
商品番号:1601750000販売単位:100 items
HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, オス型, 導体断面、最大: 1, 回転, 銅合金
-
商品番号:1651550000販売単位:100 items
HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, オス型, 導体断面、最大: 1.5, 回転, 銅合金
-
商品番号:1651560000販売単位:100 items
HDCコネクタ, クリンプコンタクト, HD, HDD, HQ, MixMate, オス型, 導体断面、最大: 2.5, 回転, 銅合金
の付属品です
-
商品番号:3092860000販売単位:1 items
データモジュール, 48 V, 10 A, 極数: 8, クリンプ接続, メス型, 必要なプラグインスロット:
-
商品番号:1428850000販売単位:1 items
信号モジュール, 250 V, 10 A, 極数: 12, クリンプ接続, メス型, 必要なプラグインスロット: 1
