製品情報

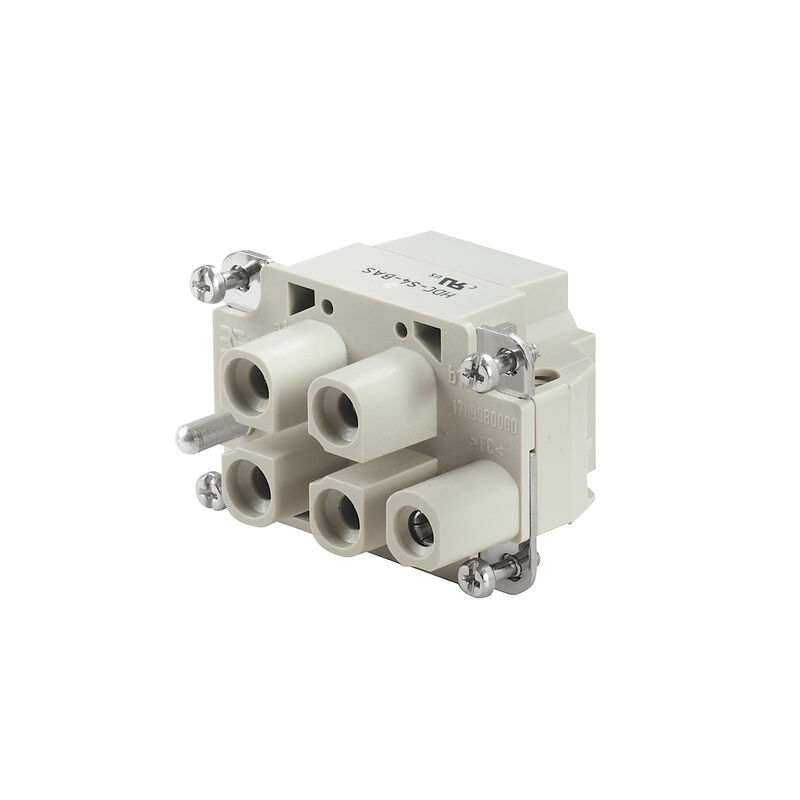

| バージョン | HDC挿入, メス型, 1000 V, 40 A, 極数: 4, 軸ねじ接続, サイズ: 3 |
| 注文番号 | 1789980000 |
| 種別 | HDC S4 BAS |
| GTIN (EAN) | 4032248212040 |
| 数量 | 1 items |

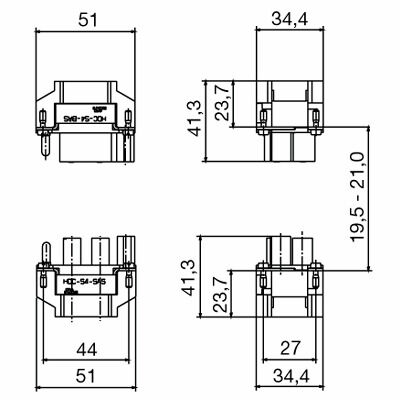

| 深さ | 51 mm |
| 奥行き（インチ） | 2.008 inch |
| 高さ | 40.4 mm |
| 高さ（インチ） | 1.591 inch |
| 幅 | 34 mm |
| 幅（インチ） | 1.339 inch |
| 正味重量 | 75.2 g |
| 制限温度 | -40 °C ... 125 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c4c4c9fc-7957-49de-b5fd-516c2623a8c3 |
| 耐薬品性 |
|
| ソケットの高さ | 40.4 mm |
| ベースの全長 | 51 mm |
| 幅 | 34 mm |
| BG | 3 |
| DIN EN 45545-2準拠の低排煙性 | はい |
| UL 94 可燃性等級 | V-0 |
| UL/CSAに準拠した定格電圧 | 600 V AC/DC |
| サイズ | 3 |
| シリーズ | MixMate |
| 体積抵抗 | ≤1 mΩ |
| 出力接点の数 | 4 |
| 勘合回数、銀 | ≥ 500 |
| 定格インパルス電圧（DIN EN 61984） | 8 kV |
| 定格電圧 （DIN EN 61984） | 1,000 V |
| 定格電流 (cUR) |
|
| 定格電流 (UR) |
|
| 定格電流 （DIN EN 61984） | 40 A |
| 導体断面 | 10 mm² |
| 接続方式 | 軸ねじ接続 |
| 材質 | 銅合金 |
| 極数 | 4 |
| 汚染度 | 3 |
| 種別 | メス型 |
| 絶縁材 | PCガラス繊維補強（UL認定および鉄道認定） |
| 絶縁材グループ | IIIa |
| 絶縁耐性 | 1010 Ω |
| 色 | ベージュ |
| 表面仕上 | 銀の不動態化 |
| 刃寸法、スロット (PE 接続) | SD 0.6 x 3.5 |
| 固定ネジ | M 4 |
| 定格断面 | 10 mm² |
| 導体断面積、AWG（PE）、最大 | AWG 11 |
| 導体断面積、AWG（PE）、最小 | AWG 14 |
| 接続種別 PE | ねじ接続 |
| 締付けトルク、最大 PE 接続 | 0.8 Nm |
| 締付けトルク、最小 PE 接続 | 0.5 Nm |
| 被覆剥き長さ PE 接続 | 8 mm |
| クランプ範囲、出力接点、最大 | 10 mm² |
| クランプ範囲、出力接点、最小 | 2.5 mm² |
| 六角ソケット | 2 mm |
| 定格インパルス電圧（DIN EN 61984）、電力接点 | 8 kV |
| 定格電圧（DIN EN 61984）、出力接点 | 1,000 V |
| 定格電流（DIN EN 61984）、電源接点 | 40 A |
| 接続方式、電源接点 | 軸ねじ接続 |
| 極数、パフォーマンス接点 | 4 |
| 締付けトルク、出力接点、最大 | 1.7 Nm |
| 締付けトルク、出力接点、最小 | 1.1 Nm |
| 被覆剥き長さ、機能接点 | 8 mm |
| BG | 3 |
| サイズ | 3 |
| 体積抵抗 | ≤1 mΩ |
| 導体接続断面積 AWG、最大. | AWG 11 |
| 導体断面、固定式、最大 | 10 mm² |
| 導体断面、固定式、最小 | 2.5 mm² |
| 導体断面、最大 | 10 mm² |
| 導体断面、最小 | 2.5 mm² |
| 接続方式 | 軸ねじ接続 |
| 材質 | 銅合金 |
| 表面仕上 | 銀の不動態化 |
| 被覆剝き長さ、定格接続 | 8 mm |
| 配線接続断面 AWG、最小 | AWG 14 |
| 配線接続断面、細径撚線、最大 | 10 mm² |
| 配線接続断面、細径撚線、最小 | 2.5 mm² |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79651) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1789980000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1789980000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1789980000&norm=0) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E310075 |
