製品情報
バージョン | シングルペアイーサネット, アダプター, IEC 63171-2準拠SPEソケット, M8ソケットオス型接点, T1-B, IEC 63171-2, IEC 63171-5, IP65 (電源接続時) |
注文番号 | 2814400000 |

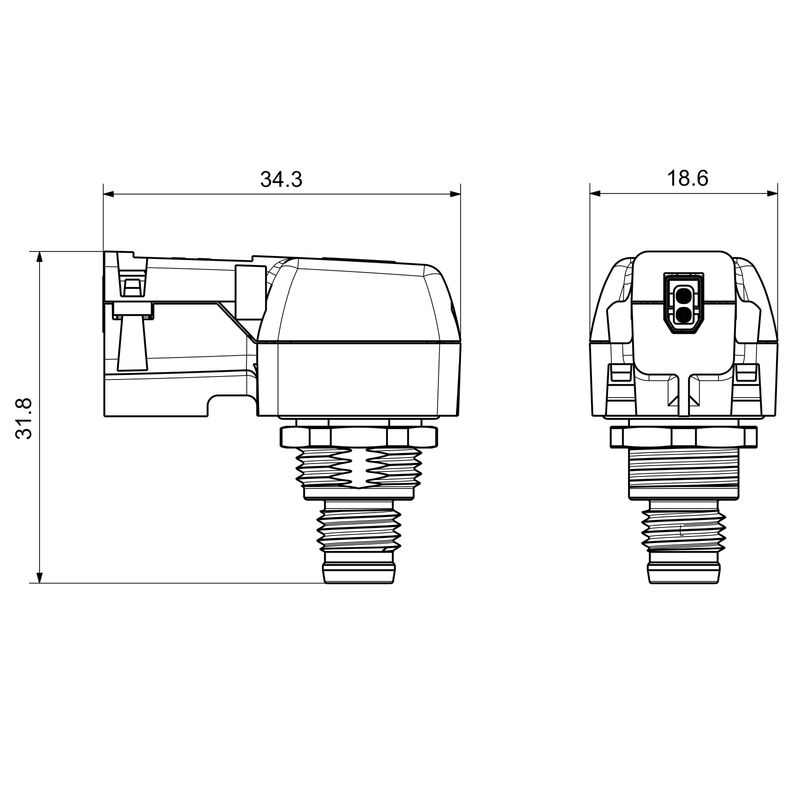

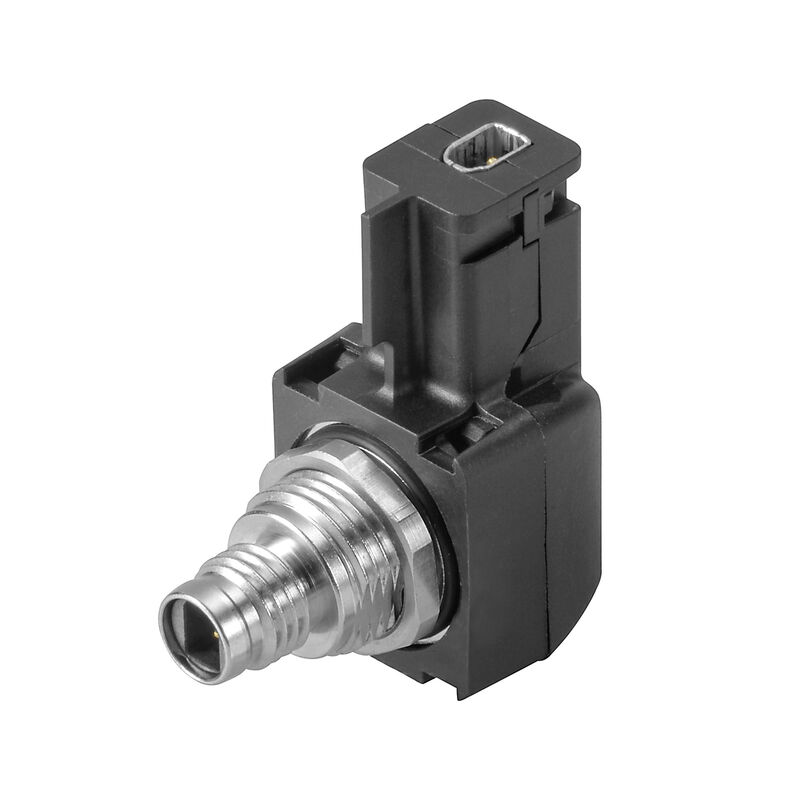

種別 | IE-AD-SP0-P-SPM-P-90 |
GTIN (EAN) | 4064675299110 |
数量 | 10 items |
正味重量 | 4.2 g |
動作温度 | -40 °C...85 °C |
RoHS 対応状況 | 準拠 (免除あり) |
RoHS 適用除外(該当する場合/既知の場合) | 6c |
REACH SVHC | Lead 7439-92-1 |
SCIP | d1193a9e-dc7c-484a-ba48-176711eb392b |
出口方向 | 90° |
接続 1 | IEC 63171-2準拠SPEソケット |
接続 2 | M8ソケットオス型接点 |
UL 94 可燃性等級 | V-0 |
ハウジング主要材質 | PA 66 |
カテゴリー | T1-B |
接点材質 | Cu |
接触表面 | Ni/Au |
保護度合い | IP65 (電源接続時) |
プラギング回数 | 750 |
PoE / PoE+ | IEEE 802.3bu/cgに準拠したPoDL |
動作電圧範囲 |
≤ 50 V AC
≤60 V DC |
定格電流 | 0°Cで3.5A |
絶縁耐性 | ≥ 500 MΩ |
耐電圧、接点 / シールド | 2250 V DC |
耐電圧、接点 / 接点 | ≥1000 V DC |
コネクタ規格 |
IEC 63171-2
IEC 63171-5 |
エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_246636) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2814400000) |
カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 7.0 | EC000313 |
ETIM 8.0 | EC000313 |
ETIM 9.0 | EC000313 |
ECLASS 10.0 | 27-44-03-20 |
ECLASS 11.0 | 27-44-03-20 |
ECLASS 12.0 | 27-44-03-20 |
ECLASS 13.0 | 27-44-03-20 |
ECLASS 14.0 | 27-44-03-20 |
ROHS | 適合 |
