IE-C5DD4UG0010MSSMCS-E

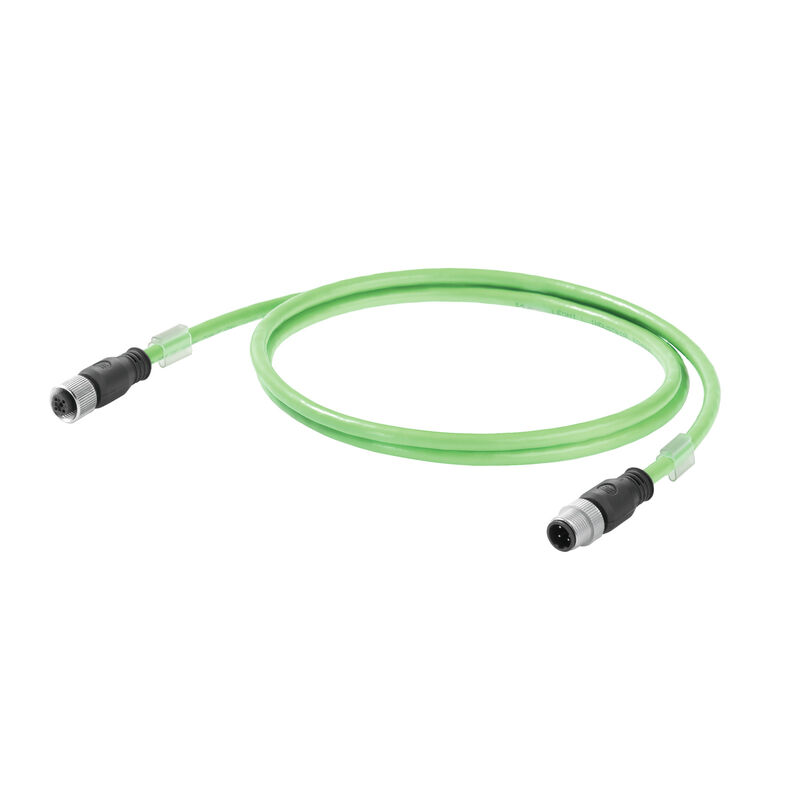

Kabel do łańcucha ciągowego, PROFINET, M12 kodowanie D – gniazdo proste IP 67, M12 kodowanie D – kołek prosty IP 67, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 1 m

Nr. produktu 1059330010
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 6 Produkty pokrewne 10
Dopuszczenia Ogólne dane zamówieniowe Dimensions and weights Temperatury Zgodność produktu z wymogami środowiska naturalnego Specjalne standardy dla kabli Standardy ogólne Normy Budowa kabla Własności kabli elektrycznych Własności mechaniczne i materiałowe kabli wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E316369

Ogólne dane zamówieniowe

Wersja
Kabel do łańcucha ciągowego, PROFINET, M12 kodowanie D – gniazdo proste IP 67, M12 kodowanie D – kołek prosty IP 67, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 1 m
Nr zam.
1059330010
Typ
IE-C5DD4UG0010MSSMCS-E
GTIN (EAN)
4050118000368
Ilość
1 szt.

Dimensions and weights

Długość
1 m
Długość (cale)
39,37 inch
Masa netto
80,08 g

Temperatury

Temperatura magazynowania
-50 °C...70 °C
Temperatura eksploatacyjna
-40 °C...70 °C
Temperatura układania
-20 °C...60 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Specjalne standardy dla kabli

Norma dot. materiałów izolacyjnych
DIN EN 50290-2-23 (VDE 0819) Tabela 2/A (HD 624.3)
Norma dot. materiałów na przewody
DIN EN 13602 Cu-ETP-A
Normy dot. materiałów ekranujących
DIN EN 13602 Cu-ETP-A..B

Standardy ogólne

Certificate no. (cULus)
E316369

Normy

Norma dot. materiałów izolacyjnych
DIN EN 50290-2-23 (VDE 0819) Tabela 2/A (HD 624.3)
Standard, shielding material
DIN EN 13602 Cu-ETP-A..B
Standard, wire material
DIN EN 13602 Cu-ETP-A

Budowa kabla

PE
Complete shielding
Folia aluminiowa
Oplot ekranujący z drutów miedzianych
Cross-section
4*AWG 22/7 - 0,32 mm²
Diameter inre mantel
3,9 mm
Disposizione dei fili
Czwórka gwiazdowa
Diámetro de la funda, max.
6,7 mm
Grubość materiału płaszcza
0,9 mm
Grubość oplotu ekranującego
0,13 mm
Insulation cross-section
1,5 mm
Materiał przewodowy
Przewód linkowy miedziany, cynowany
Matériau de la gaine
PUR
Number of wires
4
Sekwencja kolorów żył - pary żył
biały, żółty, niebieski, pomarańczowy
Sheath diameter, min.
6,3 mm
Sheathing colour
zielony (RAL 6018)
Shielding
SF/UTP
Standard designations
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Strands
7
Töltő
Jako element centralny
Перекрытие экранирующей оплетки
85 %
와이어 코어 절연 두께
0,38 mm

Własności kabli elektrycznych

Czas przebiegu sygnału
5,3 ns/m
Impedancja falowa
100 ± 15 Ω przy 1-100 MHz
Impedancja przejścia
20 mΩ/m przy 10 MHz
Kategoria
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Napięcie probiercze: przewód-przewód-ekran
2000 Vefekt., 50 Hz, 1 min
Napięcie robocze (wg UL)
600 V
Napięcie robocze UL
600 V
Pojemność przy 1 kHz
52 nF/km
Prędkość
180 m/min
Rezystancja pętli
120 Ω/km
Rozrzut opóźnienia
40 ns/100m
Różnica rezystancji
3 %

Własności mechaniczne i materiałowe kabli

Bez silikonu
Tak
Cykle gięcia
3 miliony
Halogenki
bezhalogenowe, zgodnie z IEC 60754-2
Odporność na olej
zgodnie z wymaganiami IEC 60811-2-1
Odporność na promienie UV
Tak
odporność na rozprzestrzenianie się płomienia
zgodnie z wymaganiami IEC 60332-1
Promień gięcia, min., jednorazowy
5 x średnica kabla
Promień gięcia, min., powtarzany
7,5 x średnica kabla
Przenoszenie ognia
Nie
Przyspieszenie
4 m/s²
Prędkość
180 m/min
Siła ciągnienia
≤ 150 N
Wytrzymałość na ścieranie
bardzo dobrze

wtyki lewe

Wtyk po lewej
M12, Kodowanie D, IP67, styk żeński, prosty, wtyk, Tworzywo sztuczne, Ekranowane

wtyki prawe

Wtyk po prawej
M12, Kodowanie D, IP67, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
