IE-C5DD4UG0050MCAMCA-E
IE-C5DD4UG0050MCAMCA-E
Propojení

IE-C5DD4UG0050MCAMCA-E

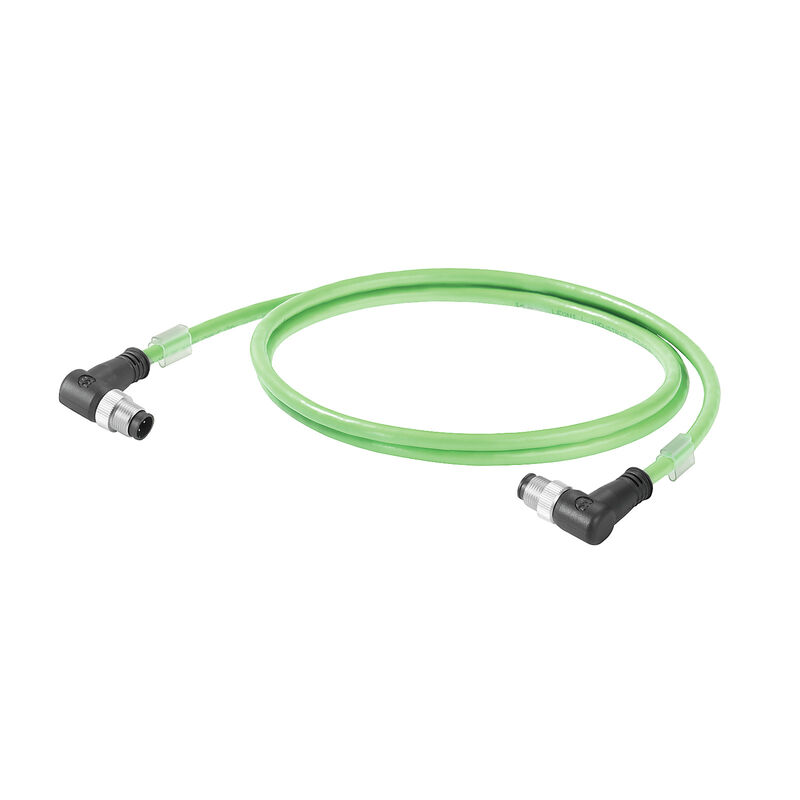

Vlečný kabel, PROFINET, M12 D-kódování – IP 67 zahnutý konektor samec, M12 D-kódování – IP 67 zahnutý konektor samec, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 5 m

ID výrobku 1059890050
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 6 Příbuzné výrobky 11
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Standardy specifické pro kabel Obecné standardy Standardy Struktura kabelu Electrical properties of cable Mechanické a materiálové vlastnosti kabelu Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E316369

Všeobecné objednací údaje

Versión
Vlečný kabel, PROFINET, M12 D-kódování – IP 67 zahnutý konektor samec, M12 D-kódování – IP 67 zahnutý konektor samec, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 5 m
Référence
1059890050
Typ
IE-C5DD4UG0050MCAMCA-E
GTIN (EAN)
4032248808335
Cantidad
1 ks

Rozměry a hmotnosti

Longitud
5 m
Délka (v palcích)
196,85 inch
Čistá hmotnost
346 g

Teploty

Temperatura de almacenamiento
-50 °C...70 °C
Temperatura de servicio
-40 °C...70 °C
Temperatura de colocación
-20 °C...60 °C

Shoda produktu s prostředím

Statut de conformité RoHS
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standardy specifické pro kabel

Norma Materiale dei conduttori
DIN EN 13602 Cu-ETP-A
Norme de matériau d'isolation
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
표준, 차폐 재질
DIN EN 13602 Cu-ETP-A..B

Obecné standardy

Standardní konektor
IEC 61076-2-101
Č. osvědčení (cULus)
E316369

Standardy

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní konektor
IEC 61076-2-101
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Struktura kabelu

PE
Arrangement of wire cores
Čtyřcípá hvězda
Barva opláštění
zelená (RAL 6018)
Colour sequence or wires - wire pairs
bílá, žlutá, modrá, oranžová
Complete shielding
Hliníková fólie
Stínicí oplet vyroben z měděných drátků
Diameter of inner sheathing
3,9 mm
Filler
Jako centrální prvek
Insulation cross-section
1,5 mm
Material sheath
PUR
Number of wires
4
Prameny
7
Průřez
4*AWG 22/7 - 0,32 mm²
Sheath diameter, max.
6,7 mm
Sheath diameter, min.
6,3 mm
Sheathing material thickness
0,9 mm
Shielding
SF/UTP
Shielding braid thickness
0,13 mm
Standardní označení
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Wire core insulation thickness
0,38 mm
Wire material
Stáčený pocínovaný měděný vodič
Überdeckung Schirmgeflecht
85 %

Electrical properties of cable

Capacidad a 1 kHz
52 nF/km
Category
Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B)
Diferencia de resistencias
3 %
Duración de la señal
5,3 ns/m
Impedancia característica
100 ± 15 Ω při 1-100 MHz
Impedancia de transferencia
20 mΩ/m při 10 MHz
Resistencia de bucle
120 Ω/km
Sesgo de retardo
40 ns/100m
Speed
180 m/min
Tensión de prueba: conductor-conductor-apantallado
2000 Vef, 50 Hz, 1 min
Tensión de servicio (clasificación UL)
600 V
Tensión de servicio UL
600 V

Mechanické a materiálové vlastnosti kabelu

Cykly ohybu
3 mil.
Halogener
bez halogenů, podle IEC 60754-2
Odolnost proti opotřebení
velmi dobré
Odolnost proti šíření ohně
in accordance with IEC 60332-1
Poloměr ohybu, min., jen jednou
5 *průměr
Poloměr ohybu, min., opakovaný
7,5 *průměr
Pulling force
≤ 150 N
Rychlost
180 m/min
Silicone-free
Ano
Zrychlení
4 m/s²
Šíření ohně
Ne
Устойчивый к УФ-лучам
Ano
오일 저항
in accordance with IEC 60811-2-1

Konektor, vlevo

Zástrčka vlevo
M12, D-kódování, IP67, Kontakt samec, S úhlem 90°, konektor, Plast, stíněné

Konektor, pravý

Csatlakozó, jobb
M12, D-kódování, IP67, Kontakt samec, S úhlem 90°, konektor, Plast, stíněné

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
