IE-C5DD4UG0100MCSXXX-X

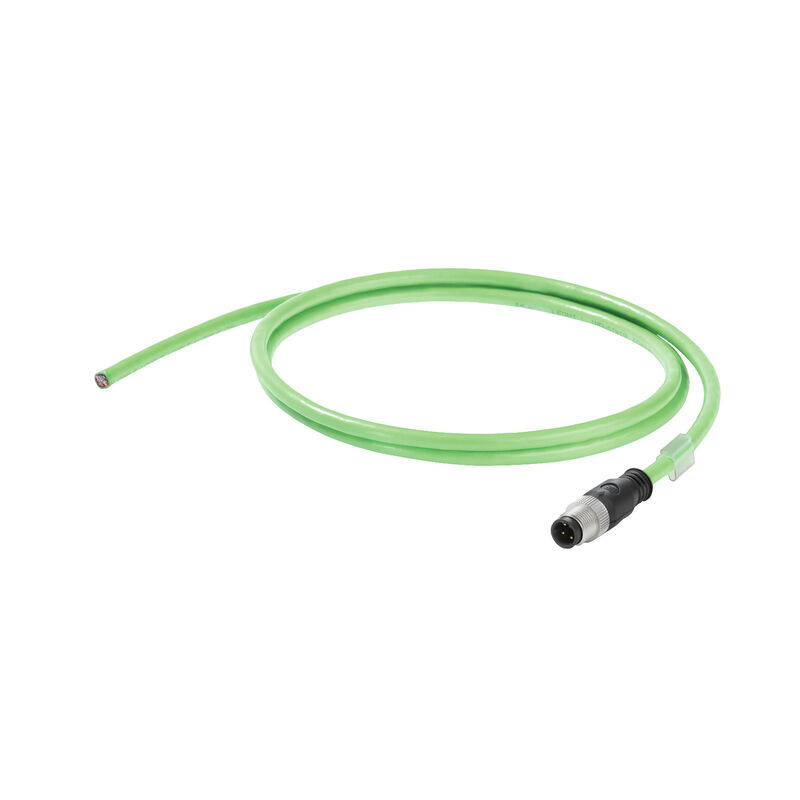

Cavi per installazione in catene portacavi, PROFINET, Codificato D M12 – pin diritto IP67, aperto, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 10 m

N. articolo 1025940100
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 6 Prodotti correlati 20
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Standard specifici per cavo Standard generali Norme Struttura del cavo Proprietà elettriche cavo Proprietà meccaniche e del materiale dei cavi Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E316369

Dati generali per l’ordinazione

Versione
Cavi per installazione in catene portacavi, PROFINET, Codificato D M12 – pin diritto IP67, aperto, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 10 m
N. d’ordine
1025940100
Tipo
IE-C5DD4UG0100MCSXXX-X
GTIN (EAN)
4032248775705
CPZ
1  Pezzo

Dimensioni e pesi

Lunghezza
10  m
Lunghezza (pollici)
393,701  inch
Peso netto
632  g

Temperature

Temperatura di magazzinaggio
-50 °C...70 °C
Temperatura d'esercizio
-40 °C...70 °C
Temperatura di posa
-20 °C...60 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standard specifici per cavo

Norma Materiale dei conduttori
DIN EN 13602 Cu-ETP-A
Norma Materiale di isolamento
DIN EN 50290-2-23 (VDE 0819) tabella 2/A (HD 624.3)
Norma Materiale di schermatura
DIN EN 13602 Cu-ETP-A..B

Standard generali

Connettori a norma
IEC 61076-2-101
N° Certificato (cULus)
E316369

Norme

Connettori a norma
IEC 61076-2-101
Norma Materiale dei conduttori
DIN EN 13602 Cu-ETP-A
Norma Materiale di isolamento
DIN EN 50290-2-23 (VDE 0819) tabella 2/A (HD 624.3)
Norma Materiale di schermatura
DIN EN 13602 Cu-ETP-A..B

Struttura del cavo

Colore della guaina
Verde (RAL 6018)
Copertura calza di schermatura
85  %
Denominazione secondo norma
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Diametro guaina, max.
6,7  mm
Diametro guaina, min.
6,3  mm
Diametro isolamento
1,5  mm
Diametro rivestimento interno
3,9  mm
Disposizione dei fili
Quad
Isolamento
PE
Materiale dei cavi
Conduttore semirigido in rame stagnato
Materiale rivestimento
PUR
quantità di fili
4
Riempitore
Come elemento centrale
Schermatura
SF/UTP
Schermatura totale
Foglio de alluminio
Calza di schermatura con fili di rame
Sequenza cromatica –fili - coppie di fili
bianco, giallo, blu, arancione
Sezione
4*AWG 22/7 - 0,32 mm²
Spessore calza di schermatura
0,13  mm
Spessore isolamento fili
0,38  mm
Spessore materiale di rivestimento
0,9  mm
Trefoli
7

Proprietà elettriche cavo

Capacità a 1 kHz
52  nF/km
Categoria
Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B)
Distorsione di propagazione
40  ns/100m
Durata segnale
5,3  ns/m
Impedenza caratteristica
100 ± 15 Ω a 1-100 MHz
Impedenza di trasferimento
20 mΩ/m a 10 MHz
Resistenza differenziale
3  %
Resistenza loop
120  Ω/km
Tensione d'esercizio (quota di dimensionamento UL)
600 V
Tensione d'esercizio UL
600  V
Tensione di prova: filo-filo-schermo
2000 Veff, 50 Hz, 1 min
Velocità
180  m/min

Proprietà meccaniche e del materiale dei cavi

accelerazione
4  m/s²
Alogeni
Esente da alogeni a norma IEC 60754-2
cicli di piegatura
3 Mio
Esente da silicone
Sì
Forza d'estrazione
≤ 150 N
Raggio di curvatura min, ripetuto
7,5 x diametro cavo
Raggio di curvatura min., una sola volta
5 x diametro cavo
Resistente ai raggi UV
Sì
Resistenza agli olii
A norma IEC 60811-2-1
Resistenza all'abrasione
molto buona
Resistenza alla fiamma
A norma IEC 60332-1
Trasmissione del fuoco
No
Velocità
180  m/min

Connettore maschio sx

Spina di collegamento a sinistra
M12, Codificato D, IP67, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate

Connettore maschio dx

Spina di collegamento a destra
estremità conduttore libera

Classificazioni

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9.1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
