IE-C5DD4UG0250MCAXXX-X

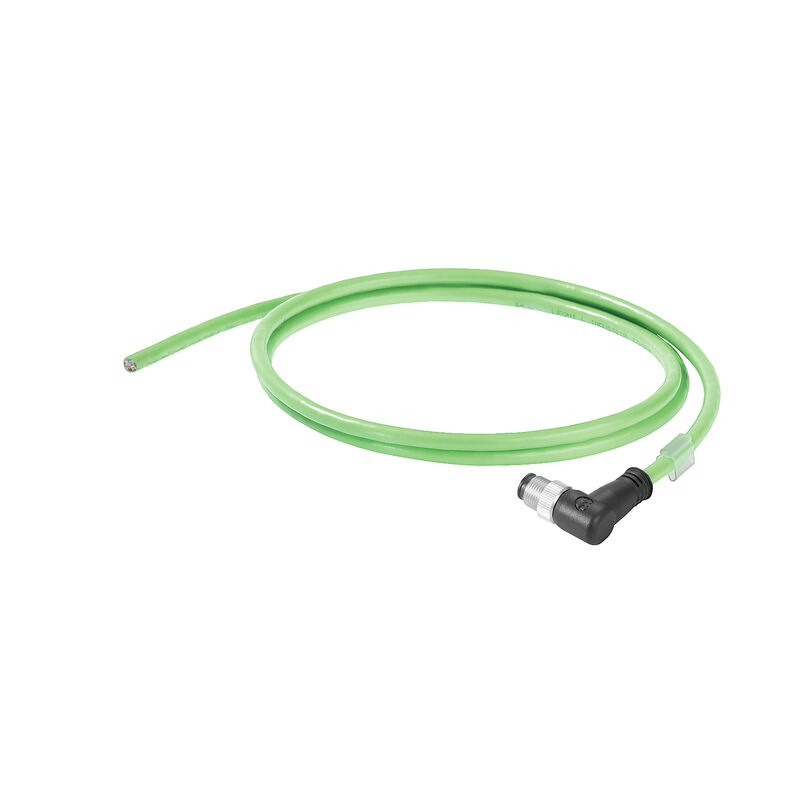

ドラグラインケーブル, PROFINET, M12 Dコード – IP 67アングルピン, 開く, Cat.5 （ISO/IEC 11801） / Cat.5e （TIA T568-B）, PUR, 25 m

商品番号 1059750250
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 8 関連製品 14
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス ケーブル特有の規格 標準 ケーブル構造 ケーブルの電気プロパティ ケーブルの機械的特性と材料特性 플러그, 좌 プラグ、右 分類

承認

ROHS
適合

一般注文データ

バージョン
ドラグラインケーブル, PROFINET, M12 Dコード – IP 67アングルピン, 開く, Cat.5 （ISO/IEC 11801） / Cat.5e （TIA T568-B）, PUR, 25 m
注文番号
1059750250
種別
IE-C5DD4UG0250MCAXXX-X
GTIN (EAN)
4050118324198
数量
1 items

寸法と重量

長さ
25 m
長さ（インチ）
984.252 inch
正味重量
1,384.24 g

温度

保管温度
-50 °C...70 °C
動作温度
-40 °C...70 °C
取り付け温度
-20 °C...60 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

ケーブル特有の規格

標準、シールド材質
DIN EN 13602 Cu-ETP-A..B
標準、絶縁物
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
標準、電線材質
DIN EN 13602 Cu-ETP-A

標準

標準、シールド材質
DIN EN 13602 Cu-ETP-A..B
標準、絶縁物
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
標準、電線材質
DIN EN 13602 Cu-ETP-A

ケーブル構造

シースカラー
緑色(RAL 6018)
シース直径、最大
6.7 mm
シース直径、最小
6.3 mm
シース素材
PUR
シールド
SF/UTP
シールド編組の重重複
85 %
シールド編組厚さ
0.13 mm
フィラー
中心要素として
全体シールド仕様
Hliníková fólie
Stínicí oplet vyroben z měděných drátků
内側シースの直径
3.9 mm
撚線
7
断面積
4 * AWG 22/7 - 0.32 mm²
標準形状
2YH（ST）C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
絶縁
PE
絶縁断面
1.5 mm
色シーケンスまたは電線 – 電線ペア
ホワイト、イエロー、ブルー、オレンジ
被覆マテリアル厚さ
0.9 mm
配線数
4
電線コアの調整
スタークワッド
電線コア断熱材の厚さ
0.38 mm
電線材質
撚り線加工錫メッキ銅線

ケーブルの電気プロパティ

1 kHzでの容量
52 nF/km
カテゴリー
Cat.5 （ISO/IEC 11801） / Cat.5e （TIA T568-B）
テスト電圧：電線 - 電線 - シールド
2000 Veff、50 Hz 、1分
ループ抵抗
120 Ω/km
信号伝達時間
5.3 ns/m
動作電圧、UL
600 V
動作電圧（UL定格）
600 V
抵抗差
3 %
特性インピーダンス
100 ± 15 Ω @ 1–100 MHz
転送インピーダンス
20 mΩ/m @ 10 MHz
速度
180 m/min
遅延時間差
40 ns/100m

ケーブルの機械的特性と材料特性

シリコンフリー
はい
ハロゲン
ハロゲンフリー、IEC 60754-2に準拠
加速
4 m/s²
延焼耐性
zgodnie z wymaganiami IEC 60332-1
引張強度
≤ 150 N
曲げサイクル
3 Mio
最小曲げ半径、繰返し
7.5 x ケーブル直径
最小曲げ半径（1回のみ）
5 x ケーブル直径
火災伝播
いいえ
紫外線耐性
はい
耐油性
in accordance with IEC 60811-2-1
耐磨耗性
非常に良い
速度
180 m/min

플러그, 좌

左プラグ
M12, D-coded, IP67, male contact, angled 90°, plug, Plastic, shielded

プラグ、右

プラグ右
導体の自由端

分類

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
