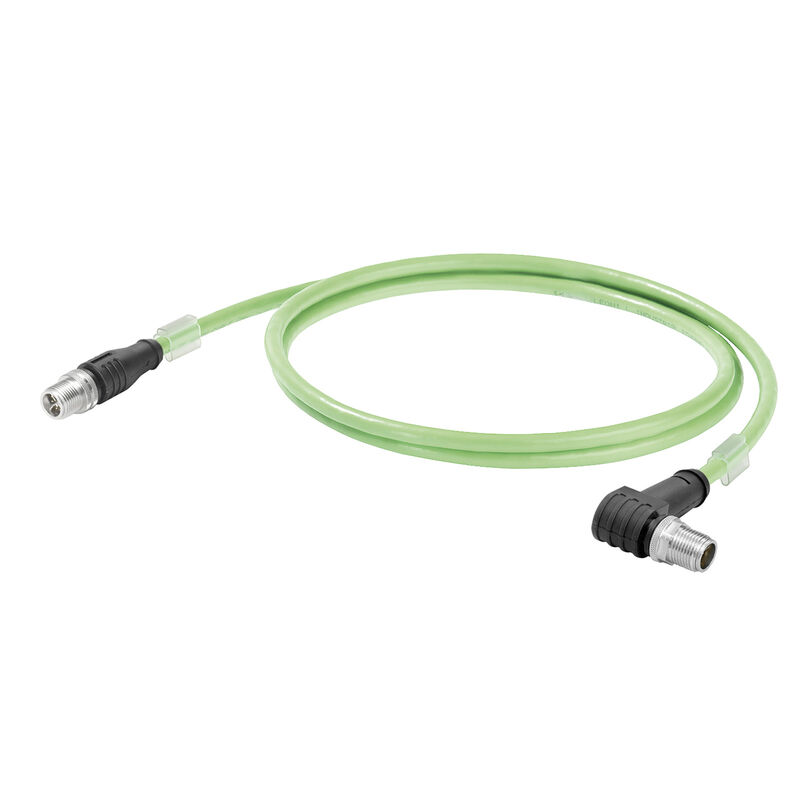

IE-C6EL8UG0030XCSXCA-E
IE-C6EL8UG0030XCSXCA-E
Propojení
IE-C6EL8UG0030XCSXCA-E
Schéma pólů

IE-C6EL8UG0030XCSXCA-E

시스템 케이블, M12 X-type IP 67 직선 수형, M12 X-type IP67 수형, 직각, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 3 m

ID výrobku 2485580030
Stáhnout datový list
Příslušenství 2 Příbuzné výrobky 16
Osvědčení 일반 주문 데이터 Rozměry a hmotnosti Températures 환경 제품 규정 준수 Standardy specifické pro kabel Standardy Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Conector izquierdo Mâle droite Klasifikace

Osvědčení

ROHS
Shoda

일반 주문 데이터

Verze
시스템 케이블, M12 X-type IP 67 직선 수형, M12 X-type IP67 수형, 직각, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 3 m
Číslo objednávky
2485580030
Typ
IE-C6EL8UG0030XCSXCA-E
GTIN (EAN)
4050118496161
Množství
1 ks

Rozměry a hmotnosti

Délka
3 m
Délka (v palcích)
118,11 inch
Čistá hmotnost
150 g

Températures

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...80 °C
Teplota instalace
-20 °C...60 °C

환경 제품 규정 준수

Stav souladu se směrnicí RoHS
준수
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standardy specifické pro kabel

Neprostupné pro kouř
Podle IEC 61034
Standardní, sestava
UL Style 20963

Standardy

Neprostupné pro kouř
Podle IEC 61034
Standardní, sestava
UL Style 20963

Struktura kabelu

Barevná posloupnost vodičů – párů vodičů
bílá - modrá, bílá - oranžová, bílá - zelená, bílá - hnědá
Barva opláštění
zelená (RAL 6018)
Izolace
PE
Kompletní stínění
Stínicí oplet vyroben z měděných drátků
Materiál pláště
PUR
Materiál vodiče
Stáčený pocínovaný měděný vodič
Počet vodičů
8
Prameny
7
Propojení
EIA/TIA T568 B
Průměr mědi
0,48 µm
Průměr pláště, max.
6,7 mm
Průměr pláště, min.
6,1 mm
Průřez
4*2*AWG 26/7 - 4*2*0,128 mm²
Průřez izolace
0,98 mm
Standardní označení
S/FTP
LIO2YSC11Y 4x2x0,15 PIMF FRNC GN
Stínění
S/FTP
Stínění páru vodičů
Hliníková fólie
Tloušťka opletu stínění
0,1 mm
Uspořádání jader vodiče
verdrilltes Paar

Elektrické vlastnosti kabelu

Charakteristická impedance
100 ± 5 Ω při 100MHz
Doba propagace signálu
5,2 ns/m
Impedance přenosu
15 mΩ/m při 1 MHz
10 mΩ/m při 10 MHz
30 mΩ/m při 30 MHz
Kategorie
Cat.6A / Class EA (ISO/IEC 11801 2010)
Odpor smyčky
290 Ω/km
Přenosová rychlost
10 Gbit/s
Zkušební napětí: stínění vodič-vodič
700 Vrms, 50 Hz, 1 min

Mechanické a materiálové vlastnosti kabelu

Halogen
bez halogenů, podle IEC 60754-1
Neprostupné pro kouř
Podle IEC 61034
Odolnost proti opotřebení
velmi dobré
Odolnost proti šíření ohně
in accordance with IEC 60332-1-2
Odolnost vůči olejům
in accordance with IEC 60811-2-1
Poloměr ohybu, min., jen jednou
5 *průměr
Poloměr ohybu, min., opakovaný
10 x průměr kabelu

Conector izquierdo

Zástrčka vlevo
M12, Codificación X, IP67, contacto macho, recto, conector, Plástico, con apantallamiento

Mâle droite

Zástrčka vpravo
M12, Codage X, IP67, Contact mâle, Coudé à 90°, Prise mâle, Plastique, blindé

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
