Eigenschaften

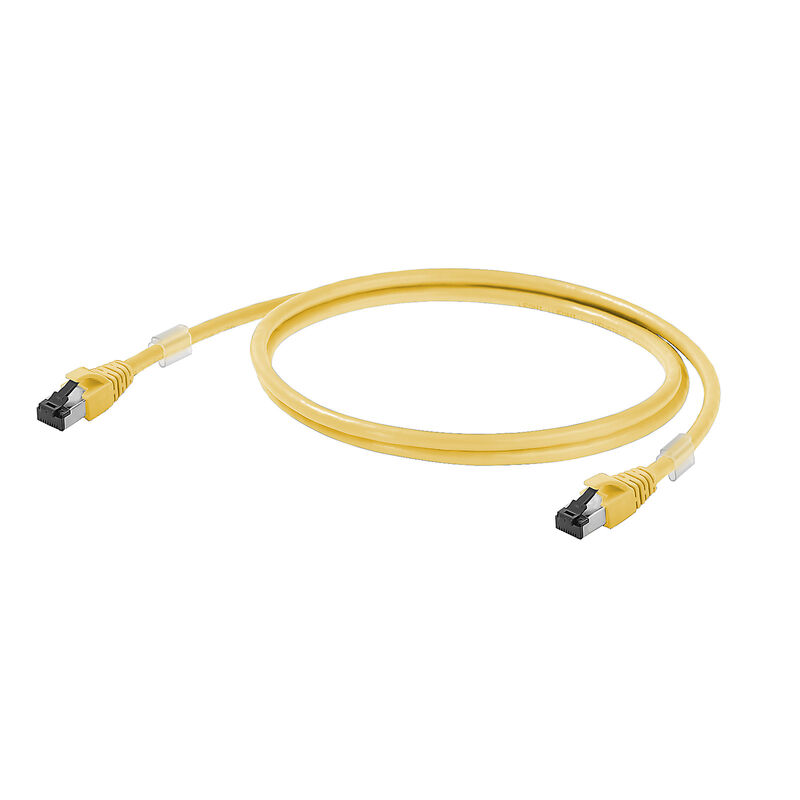

| Ausfuehrung | Patchkabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 3 m |
| Best.-Nr. | 1251580030 |
| Art | IE-C6FP8LY0030M40M40-Y |
| GTIN (EAN) | 4050118043204 |
| VPE | 1 Stück |
| Länge | 3 m |
| Länge (inch) | 118,11 inch |
| Nettogewicht | 122 g |
| Lagertemperatur | -20 °C...60 °C |
| Betriebstemperatur | -20 °C...60 °C |
| Verlegetemperatur | 0 °C...50 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| PoE / PoE+ | gemäß IEEE 802.3at |
| Strombelastbarkeit bei 50 °C | 1 A |
| Anwendungsspezifische Kommunikationskabelanlagen |
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002 EN50173-1:2007 |
| Steckverbinder Norm | IEC 60603-7-51 |
| Zertifikat-Nr. (cULus) | E316369 |
| Steckverbinder Norm | IEC 60603-7-51 |
| Anordnung Adern | verdrilltes Paar |
| Anzahl der Adern | 8 |
| Farbsequenz Adern - Adernpaare | weiß - blau, weiß - orange, weiß - grün, weiß - braun |
| Gesamtschirm | Schirmgeflecht aus Kupferdrähten |
| Isolation | PE |
| Isolationsdurchmesser | 1,04 mm |
| Litzen | 7 |
| Manteldurchmesser, max. | 5,9 mm |
| Manteldurchmesser, min. | 5,5 mm |
| Mantelfarbe | gelb |
| Querschnitt | 4*2*AWG 27/7 - 4*2*0,1 mm² |
| Schirmung | S/FTP |
| Schirmung Adernpaar | Aluminiumfolie |
| Werkstoff Mantel | LSZH |
| Überdeckung Schirmgeflecht | 60 % |
| Betriebsspannung | 50 V DC |
| Betriebsspannung (UL Rating) | 30 V AC / 42.4 V DC |
| Charakteristische Impedanz | 100 ± 15 Ω bei 1-100 MHz |
| Kapazität bei 1 kHz | 46 nF/km |
| Kategorie | <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010) |
| Kopplungsdämpfung bis 1000 MHz | 80 dB |
| Kopplungswiderstand bei 10 MHz / m | 5 mΩ |
| Signallaufzeitunterschied | 2,5 ns/100m |
| Testspannung Ader-Ader-Schirm | 2.5 kV / DC für 2 s |
| Trennklasse nach EN 50174-2 | d |
| Widerstandsdifferenz | 5 % |
| Übertragungsrate | 10 Gbit/s |
| Biegeradius, min., einmalig | 4 x Kabeldurchmesser |
| Farbe | gelb |
| Flammwidrigkeit |
gemäß IEC 60332-2-2
gemäß IEC 60332-1-2 in accordance with IEC 60332-3-24 in accordance with UL 2556 (FT1) |
| Halogene | halogenfrei, gemäß IEC 60754-2 |
| Stecker links | RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt |
| Stecker rechts | RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt |
| Stecker links | RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt |
| Stecker rechts | RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt |
| Zulassung / Zertifikat / Konformitätsdokument |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[Control - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287446) [Field - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287447) [TSN - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287448) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87789) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1251580030) |
| Produktänderungsmitteilung |
[PCN-PB47-20180213-00-A_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_52811)
[PCN-PB47-20180213-00-A_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_52812) [Technische Änderung zu der Cabinet Line (RJ45 CAT.6A Patchkabel LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_248235) [Technical change to RJ45 CabinetLine (RJ45 CAT.6A Patchcable LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_302280) |
| Anwenderdokumentation |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E316369 |
