製品情報
| バージョン | 接続モジュール, IP68 (50 m / 24 h) |
| 注文番号 | 2685560000 |
| 種別 | IE-CCM-3P-8.5 |
| GTIN (EAN) | 4050118695311 |
| 数量 | 1 items |
| 正味重量 | 35 g |
| 動作温度 | -40 °C...105 °C |
| RoHS 対応状況 | 準拠 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 極数 | 3 |
| 項目説明 | 接続モジュール |
| 色 | 黒色 |
| ハウジング主要材質 | Nylon + Glass fibre, UL Recongnized |
| 接点材質 | Nickel plated |
| 導体接続断面積、固定式、（AWG） | AWG 18...AWG 12 |
| 導体断面積、固定式、最小. (AWG) | AWG 18 |
| 導体断面積、固定式、最大. (AWG) | AWG 12 |
| 配線接続断面、細径撚線、最小 | 0.75 mm² |
| 配線接続断面、細径撚線、最大 | 3.5 mm² |
| 導体接続断面、フレキシブル | 0.75...3.5 mm² |
| シース直径、最小 | 6.5 mm |
| シース直径、最大 | 8.5 mm |
| 接点ホルダーの材質 | Nylon + Glass fibre, UL Recongnized |
| 保護度合い | IP68 (50 m / 24 h) |

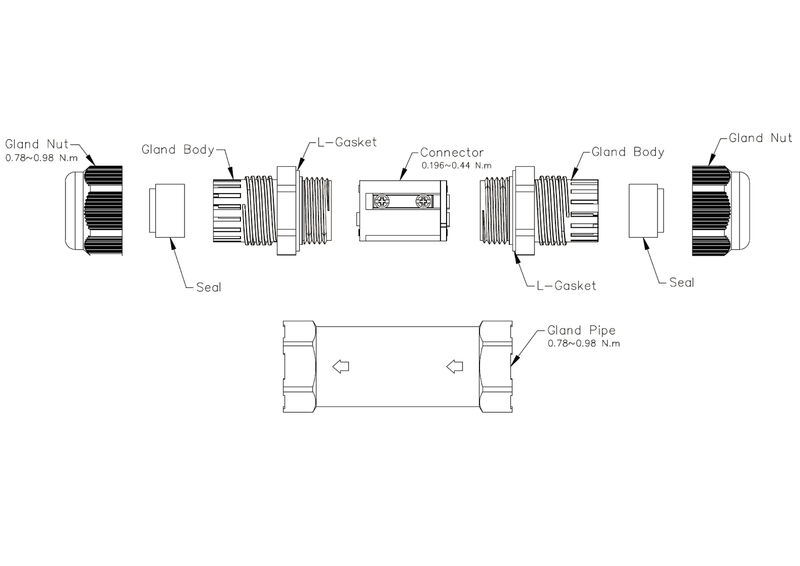

| 締付けトルク接続モジュール、最小 | 0.196 Nm |
| 締付けトルク接続モジュール、最大 | 0.44 Nm |
| 締付トルクグランドナット、最小 | 0.78 Nm |
| 締付トルクグランドナット、最大 | 0.98 Nm |
| 締付トルクグランドパイプ、分 | 0.78 Nm |
| 締め付けトルクグランドパイプ、最大。 | 0.98 Nm |
| 定格電圧 | 600 V |
| 定格電流 | 20 A |
| 証明書番号（cURus） | E486077 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_157221) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2685560000) |
| ユーザ文書 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E486077 |
