IE-FM5D2UE0001MST0ST0X
IE-FM5D2UE0001MST0ST0X
Disegno dettagliato
Cable cross-section

IE-FM5D2UE0001MST0ST0X

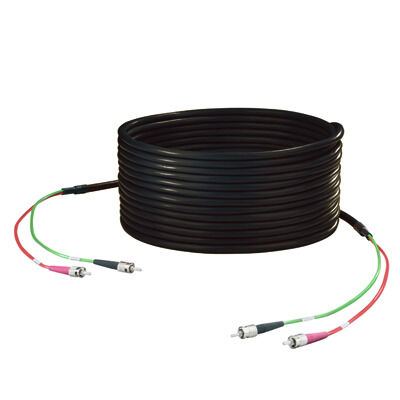

Cavi per installazione in catene portacavi, ST, ST IP20, 50 µm, PUR, 1 m

N. articolo 8876450010
Download foglio dati Download dei prodotti
Prodotti correlati 4
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Standard generali Norme LWL Struttura del cavo Proprietà meccaniche e del materiale dei cavi Spina di collegamento Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
Cavi per installazione in catene portacavi, ST, ST IP20, 50 µm, PUR, 1 m
N. d’ordine
8876450010
Tipo
IE-FM5D2UE0001MST0ST0X
GTIN (EAN)
4032248609987
CPZ
1 Pezzo

Dimensioni e pesi

Lunghezza
1 m
Lunghezza (pollici)
39,37 inch
Peso netto
47,52 g

Temperature

Temperatura di magazzinaggio
-40 °C...80 °C
Temperatura d'esercizio
-40 °C...80 °C
Temperatura di posa
-20 °C...60 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standard generali

Connettori a norma
IEC 61754-2

Norme

Connettori a norma
IEC 61754-2

LWL

Bandwidth
500 MHz*km a 850 nm
500 MHz*km a 1300 nm
Perdita d'inserzione
≤ 0,4 dB
Smorzamento
2,3 dB/km a 850 nm
≤ 0,5 dB/km a 1300 nm
Tipo di filo
GOF
Multimode
OM2
Ztráta odrazem (útlum)
≥ 30 dB

Struttura del cavo

Colore della guaina
nero
Diametro guaina
6 mm
Diametro nucleo
50 µm
Materiale rivestimento
PUR
Rivestimento primario
245 µm
Struttura cavo
Breakout catena portacavi

Proprietà meccaniche e del materiale dei cavi

Bending cycles
100.000
Halogen
No
Min. bending radius, repetitive
77 mm
Radio de flexión, mín., Único
25 mm

Spina di collegamento

Plug left
ST, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, non schermate
Plug right
ST, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, non schermate

Connettore maschio sx

Csatlakozó, bal
ST, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, non schermate

Connettore maschio dx

Plug right
ST, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, non schermate

Classificazioni

ETIM 8.0
EC002607
ETIM 9.0
EC002607
ETIM 10.0
EC002607
ECLASS 14.0
27-06-10-03
ECLASS 15.0
27-06-10-03
