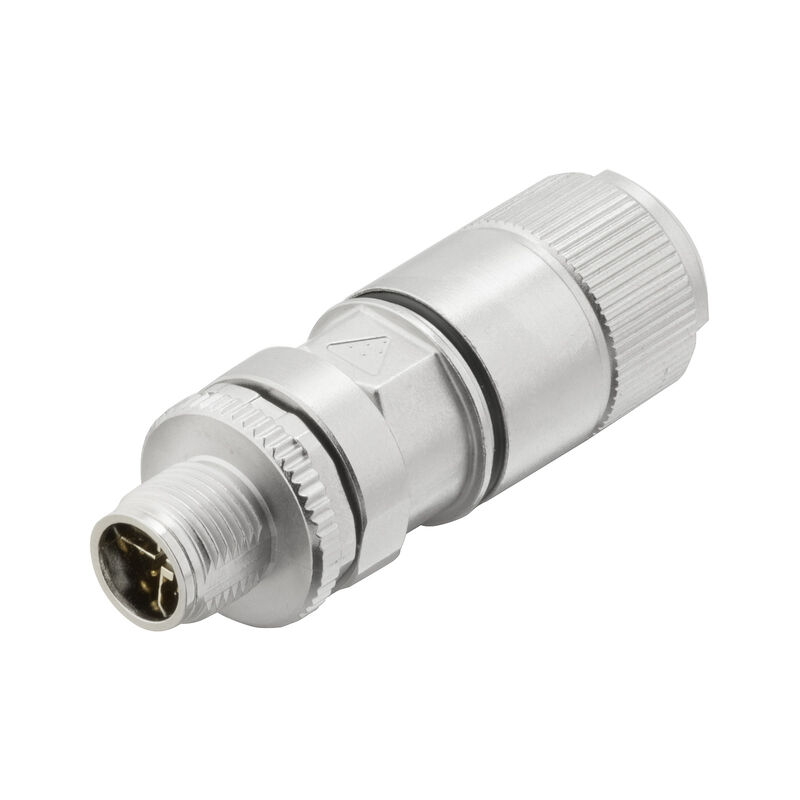

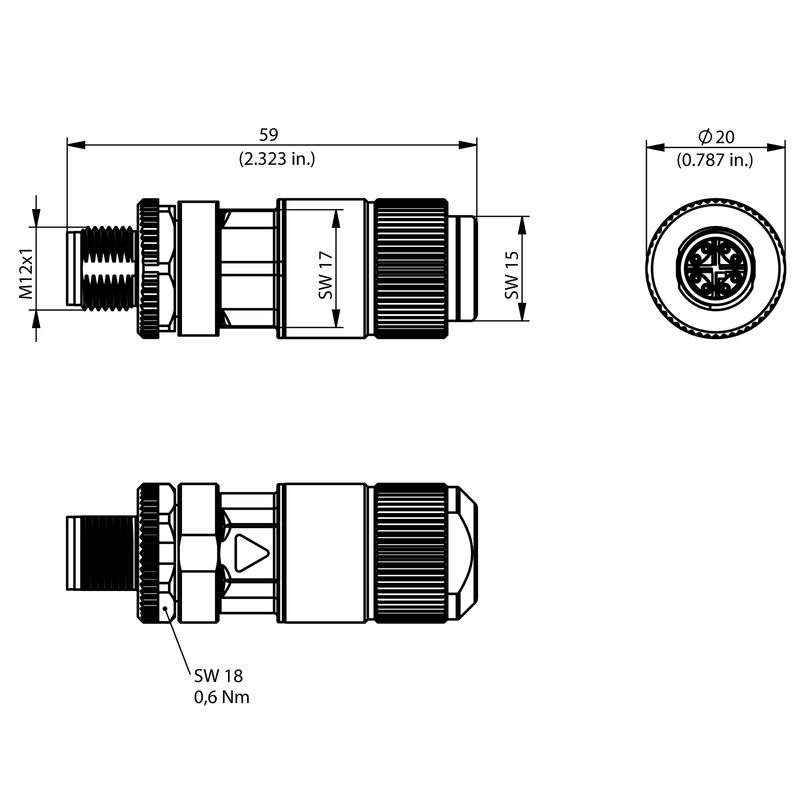

IE-PS-M12X-P-AWG22/27FH

顧客スペックに合わせた既成プラグ, M12, IDC, Cat.6A / Class EA (ISO/IEC 11801 2010), IP67を接続, ストレート, ピン

商品番号 2007500000

製品情報

一般注文データ

バージョン	顧客スペックに合わせた既成プラグ, M12, IDC, Cat.6A / Class EA (ISO/IEC 11801 2010), IP67を接続, ストレート, ピン
注文番号	2007500000
種別	IE-PS-M12X-P-AWG22/27FH
GTIN (EAN)	4050118392937
数量	1 items

寸法と重量

正味重量

0.001 g

温度

動作温度	-40 °C...85 °C

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）	6c
REACH SVHC	Lead 7439-92-1
SCIP	67cf1078-beca-4687-860b-dc475a6ec24a

技術データのカスタマイズ可能なプラグインコネクタ

カテゴリー	Cat.6A / Class EA (ISO/IEC 11801 2010)
コーディング	X-coded
シールド接続	はい、ねじで取付さｒせています
ハウジング主要材質	亜鉛ダイカスト
プラギング回数	≥ 100
保護度合い	IP67を接続
定格電圧	50 V
接点材質	真鍮錫メッキ
接触表面	金メッキ
極数	8
絶縁耐性	100 M

一般情報

極数	8
接続 1	M12
接続 2	IDC
ハウジング主要材質	亜鉛ダイカスト
絶縁物断面、最小	0.9 mm
絶縁物断面、最大	1.6 mm
カテゴリー	Cat.6A / Class EA (ISO/IEC 11801 2010)
接続スレッド	M12
接点材質	真鍮錫メッキ
接触表面	金メッキ
接続直径、固定式	0.51...0.64 mm
配線接続断面、固定式、最小	0.51 mm
導体接続、直径、固定式、最大	0.64 mm
導体接続断面積、固定式、（AWG）	AWG 24/1...AWG 22/1
導体断面積、固定式、最小. (AWG)	AWG 24/1
接続直径、細線仕様	0.46...0.76 mm
導体接続断面、柔軟性（AWG）	AWG 27/7...AWG 22/7
導体断面積、固定式、最大. (AWG)	AWG 22/1
導体接続直径、細線仕様、最小	0.46 mm
導体接続直径、細線仕様、最大	0.76 mm
導体断面積、細径撚線、最小. (AWG)	AWG 27/7
導体断面積、細径撚線、最大. (AWG)	AWG 22/7
導体接続断面、非常に柔軟	0.61...0.78 mm, Weidmüllerによるケーブルの承認が必要
導体接続直径、極細撚線、最小	0.61 mm
導体接続直径、極細撚線、最大	0.78 mm
導体接続断面積、極細撚線、最小（AWG）	AWG 26
導体接続断面積、極細線仕様（AWG）	AWG 26...AWG 22, Weidmüllerによるケーブルの承認が必要
導体接続断面積、極細撚線、最大（AWG）	AWG 22
極細の撚り線接続に注意	Weidmüllerによるケーブルの承認が必要
シース直径、最小	5.5 mm
シース直径、最大	9 mm
接点ホルダーの材質	PA
シールド材質	ニッケル銀
シールド	360° all-round enclosure
保護度合い	IP67を接続
プラギング回数	≥ 100

電気プロパティ

PoE / PoE+	IEEE 802.3atに適合
体積抵抗	<10 mΩ
定格電圧	50 V
絶縁耐性	100 M
耐電圧、接点 / シールド	≥500 V DC
耐電圧、接点 / 接点	≥500 V DC

一般基準

コネクタ規格	IEC 61076-2-109
証明書番号（cULus）	E471884

標準

コネクタ規格

IEC 61076-2-109

ダウンロード

承認/証明書/適合証明書	[CC Link IE Field M12-X](https://mdcop.weidmueller.com/mediadelivery/asset/900_81578) [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339)
エンジニアリングデータ	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_157185)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2007500000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2007500000)
ユーザ文書	[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065) [MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_67977)
カタログ	[Catalogues in PDF-format](LINK/Catalog.html)
ブローシャー	[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183)

分類

ETIM 6.0	EC002635
ETIM 7.0	EC002635
ETIM 8.0	EC002635
ETIM 9.0	EC002635
ECLASS 9.0	27-44-01-02
ECLASS 9.1	27-44-01-03
ECLASS 10.0	27-44-01-02
ECLASS 11.0	27-44-01-02
ECLASS 12.0	27-44-01-16
ECLASS 13.0	27-44-01-02
ECLASS 14.0	27-44-01-16

承認

認可	![CCLINK](/picture/CCLINK.gif) ![CULUS](/picture/CULUS.gif)
ROHS	適合
UL File Number Search	[UL ウェブサイト](LINK/UL_search.html)
証明書番号（cULus）	E471884
