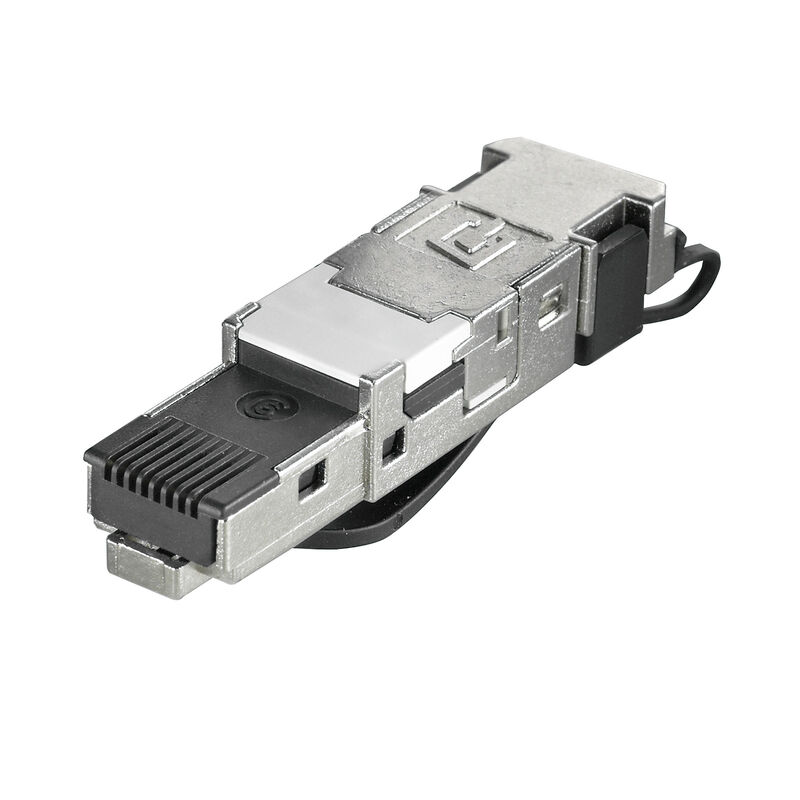

IE-PS-RJ45-FH-BK

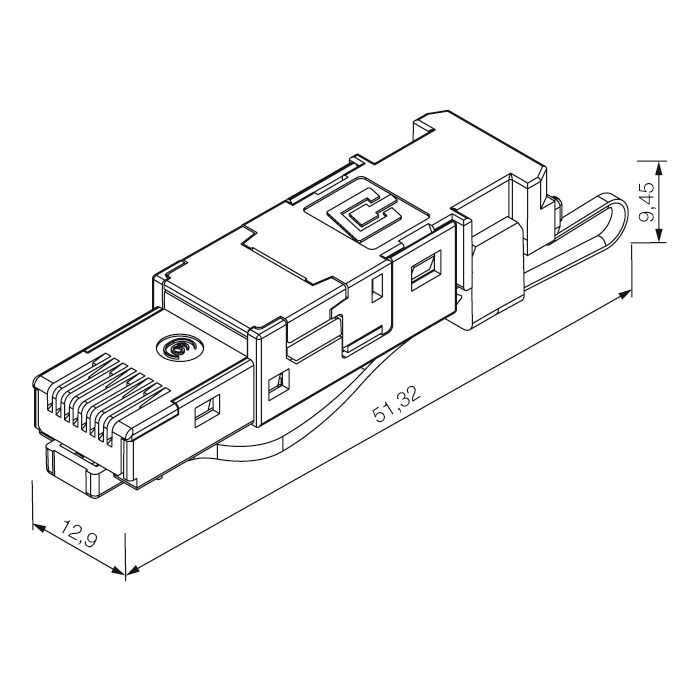

寸法図

IE-PS-RJ45-FH-BK

RJ45 IDCプラグ, Cat.6A / Class EA (ISO/IEC 11801 2010), 8コア, 4コア, EIA/TIA T568 A, EIA/TIA T568 B, PROFINET

商品番号 1963600000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 8 の対照製品 53 関連製品 5
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 一般データ 電気プロパティ 一般基準 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319218/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cULus）
E316369

一般注文データ

バージョン
RJ45 IDCプラグ, Cat.6A / Class EA (ISO/IEC 11801 2010), 8コア, 4コア, EIA/TIA T568 A, EIA/TIA T568 B, PROFINET
注文番号
1963600000
種別
IE-PS-RJ45-FH-BK
GTIN (EAN)
4032248645725
数量
10 items

寸法と重量

正味重量
17.831 g

温度

動作温度
-40 °C...70 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

一般データ

ケーブル負荷解放部品の材質
PA UL94-V0
ハロゲン
いいえ
ロックレバー材質
PA UL94-V0
火炎荷重
77 kJ
接続 1
RJ45
接続 2
IDC
組成

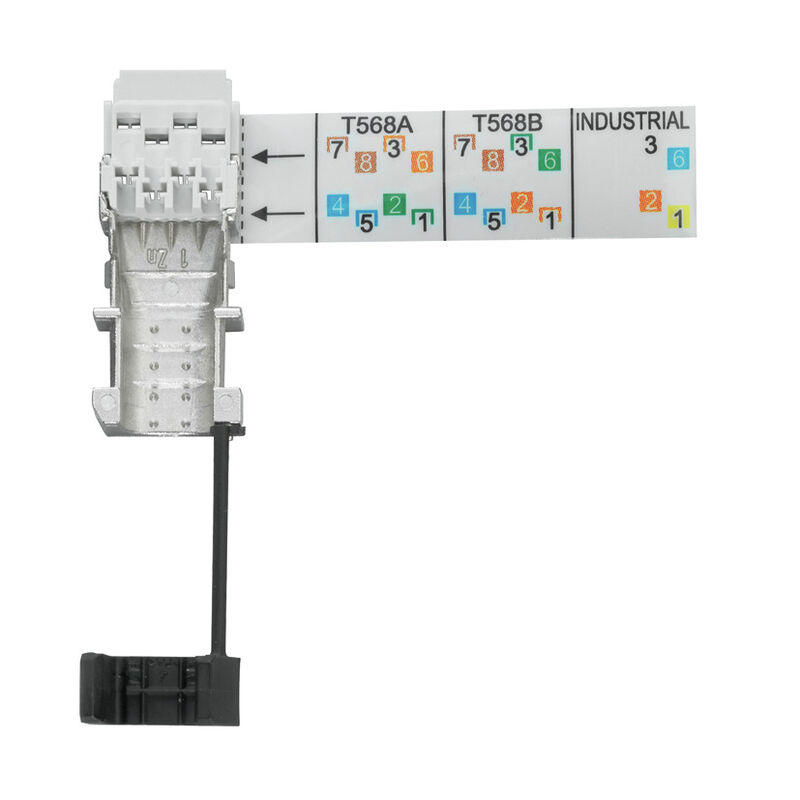

8線式フィールドアセンブルRJ45プラグ（プラグにカラーコーディング付属）、TIA A/B/ProfiNet、マルチポート対応
配線
8コア
4コア
EIA/TIA T568 A
EIA/TIA T568 B
PROFINET
色
薄いグレー
ハウジング主要材質
亜鉛ダイカスト
絶縁物断面、最小
0.85 mm
絶縁物断面、最大
1.6 mm
カテゴリー
Cat.6A / Class EA (ISO/IEC 11801 2010)
接点材質
リン青銅
接触表面
ニッケル下地金メッキ
接続直径、固定式
0.41...0.64 mm
導体接続断面積、固定式、（AWG）
AWG 24/1...AWG 22/1
導体接続断面、固定式
0.13...0.32 mm²
接続直径、細線仕様
0.48...0.76 mm
導体接続断面、柔軟性（AWG）
AWG 26/7...AWG 22/7
配線接続断面、細径撚線、最小
0.141 mm²
導体接続断面、フレキシブル
0.14...0.35 mm²
導体接続断面、非常に柔軟
, Weidmüllerによるケーブルの承認が必要
導体接続断面積、極細線仕様（AWG）
, Weidmüllerによるケーブルの承認が必要
極細の撚り線接続に注意
Weidmüllerによるケーブルの承認が必要
MICE 分類 M
M1
MICE 分類 I
I1
MICE 分類 C
C1
MICE 分類 E
E3
シース直径、最小
5.5 mm
シース直径、最大
8.5 mm
シールド
360°、オールラウンドエンクロージャ
保護度合い
IP20
インサート圧力
≤ 30 N
プラギング回数
750
絶縁素材
PA UL94-V0
再接続可能
≥ 10サイクル（同一断面または大きい断面）

電気プロパティ

50 °Cの通電容量
1 A
PoE / PoE+
IEEE 802.3atに適合
接点抵抗
≤ 20 mΩ
絶縁抵抗
≥ 500 MΩ
耐電圧、接点 / シールド
≥ 1500 V AC/DC
耐電圧、接点 / 接点
≥ 1000 V AC/DC

一般基準

IP 保護等級
IEC 60529
アプリケーション固有の通信ケーブル設備
PROFINETの設置手順
コネクタ規格
IEC 60603-7-51
証明書番号（cULus）
E316369
通信アクセサリ対応 UL 規格
UL 1863

分類

ETIM 8.0
EC001121
ETIM 9.0
EC001121
ETIM 10.0
EC001121
ECLASS 14.0
27-44-03-90
ECLASS 15.0
27-44-03-90
