製品情報
| バージョン | ネットワークスイッチ, 軽い管理, Fast Ethernet, ポート数: 5x RJ45, IP30, -40 °C...75 °C |
| 注文番号 | 2682250000 |

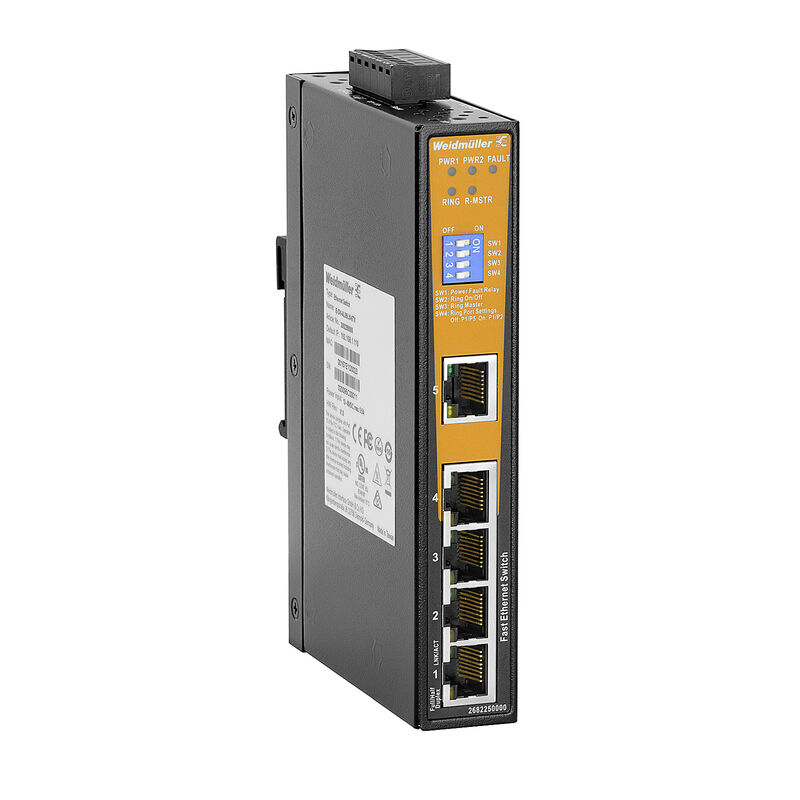

| 種別 | IE-SW-AL05LM-5TX |
| GTIN (EAN) | 4050118692464 |
| 数量 | 1 items |
| 深さ | 95 mm |
| 奥行き（インチ） | 3.74 inch |
| 高さ | 144.3 mm |
| 高さ（インチ） | 5.681 inch |
| 幅 | 26.1 mm |
| 幅（インチ） | 1.028 inch |
| 正味重量 | 396 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -40 °C...75 °C |
| 湿度 | 5～95% (結露なし) |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| EMC 基準 |
EN 55032
EN 55024 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4 EFT：電力：0.5 kV、信号：0.5 kV IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms |
| 安全基準 |
UL 61010-1
UL 61010-2-201 |
| 振動 | IEC 60068-2-6に準拠 |
| 自由落下 | IEC 60068-2-31に準拠 |
| 衝撃 | IEC 60068-2-27に準拠 |
| 保管温度、最大 | 85 °C |
| 保管温度、最小 | -40 °C |
| 動作温度、最大 | 75 °C |
| 動作温度、最小 | -40 °C |
| 湿度 | 5～95% (結露なし) |
| 運転高度 |
|
| 時間間隔 | 5 年 |
| RJ45 ポート |
10/100BaseT（X）
自動交渉 全/半双方向モード 自動MDI/MDI-Xポート |
| アラーム接点 | DC24 V で電流容量1 Aのリレー出力×1 |
| ポート数 | 5x RJ45 |
| 機能 DIP スイッチ |
リレー経由で電源障害アラームを有効/無効にする場合×1
リング冗長性設定用×3 |
| 機能リセットボタン |
<5秒：システムの再起動
>5秒：工場出荷時の設定 |
| 装置の構成 |
Webブラウザ（HTTP/HTTPS）
SNMP v1/v2c/v3 WebインターフェースまたはTFTPサーバ経由での設定ファイルのアップロード Command Line Interface (Telnet/SSH) |
| モニタリング機能 |
SNMP v1/v2c/v3
リンクレイヤー検出プロトコル（LLDP） Syslog 電子メールによるイベントベースの警告 リレーによるイベントベースの警告 SNMPトラップによるイベントベースの警告 |
| ネットワーク冗長性 |
スパニングツリープロトコル（STP）
高速スパニングツリープロトコル（RSTP） Oリング（回復時間 10 ms未満） Oチェーン（回復時間 10 ms未満） 高速リカバリ |
| ネットワークトラフィックのフィルタ | ポートベースのVLAN |
| IPアドレス管理 |
静的
DHCP – クライアント DHCPサーバ（ポートベース、プールベース） DHCP Option 82 DHCPリレー |
| セキュリティ機能 |
VLANセグメンテーション
ポートの有効化/無効化 ループ保護 TACACS+認証 安全なIPリストおよび許可されたアクセス方法（Webインターフェース、Telnet、SSH）の設定による管理アクセスセキュリティ |
| 時刻同期管理 |
NTPサーバ
SNTPクライアント |
| 工業用プロトコルのサポート | Modbus/TCP slave |
| MTBF |
|
| 接続の種別 | 着脱自在6ピン端子台（1個） |
| 極性違い防止 | はい |
| 消費電流 |
|
| 過負荷電流保護 | 該当 |
| 電圧供給 |
12/24/48 V DC
2点の冗長入力 |
| 電圧供給範囲 |
|
| MAC テーブルサイズ | 2 K |
| パケットバッファサイズ | 1 Mbit |
| 帯域幅バックプレーン | 1 Gbit/s |
| スイッチ | 軽い管理 |
| ハウジング主要材質 | 金属 |
| 保護度合い | IP30 |
| 取り付け方式 | DIN レール |
| 速度 | Fast Ethernet |
| データ切り替え | 保存と転送 |
| フローコントロール | IEEE 802.3xフロー制御 |
| 標準 |
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) IEEE 802.3x for flow control IEEE 802.1D for the Spanning Tree protocol IEEE 802.1w for Rapid STP IEEE 802.1AB LLDP （Link Layer Discovery Protocol - 有線イーサネットプロトコル）規格 |
| 承認/証明書/適合証明書 |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_245555)
[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189182) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189254) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253776) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263602) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212820) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2682250000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2682250000) |
| 製品変更通知 | [Firmware Release Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_263571) |
| ソフトウェア |
[Device description -- SNMP private MIB](https://mdcop.weidmueller.com/mediadelivery/asset/900_229485)
[Firmware -- Current Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_245691) |
| ユーザ文書 |
[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_176922)
[User manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_245687) [Application notes -- Security Data Sheet Lite Advanced Line Switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_322871) [Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-01 |
| ECLASS 11.0 | 19-17-04-01 |
| ECLASS 12.0 | 19-17-04-01 |
| ECLASS 13.0 | 19-17-04-01 |
| ECLASS 14.0 | 19-17-04-01 |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E141197 |
