製品情報
| バージョン | ネットワークスイッチ, 管理対象, Fast Ethernet, ポート数: 24x RJ45, IP30, -40 °C...75 °C |
| 注文番号 | 2682320000 |

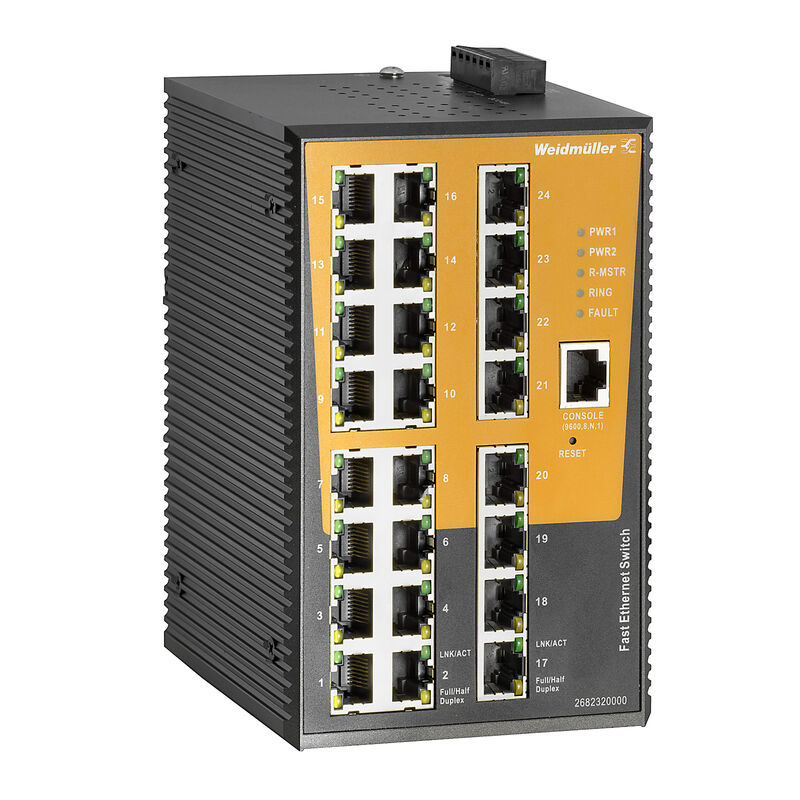

| 種別 | IE-SW-AL24M-24TX |
| GTIN (EAN) | 4050118692396 |
| 数量 | 1 items |
| 深さ | 108.5 mm |
| 奥行き（インチ） | 4.272 inch |
| 高さ | 154 mm |
| 高さ（インチ） | 6.063 inch |
| 幅 | 96.4 mm |
| 幅（インチ） | 3.795 inch |
| 正味重量 | 1,369 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -40 °C...75 °C |
| 湿度 | 5～95% (結露なし) |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| EMC 基準 |
EN 55032
EN 55024 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4 EFT：電力：0.5 kV、信号：0.5 kV IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms |
| 安全基準 |
EN 62368-1に準拠するSELV
UL 61010-1 UL 61010-2-201 |
| 振動 | IEC 60068-2-6に準拠 |
| 自由落下 | IEC 60068-2-31に準拠 |
| 衝撃 | IEC 60068-2-27に準拠 |
| 保管温度、最大 | 85 °C |
| 保管温度、最小 | -40 °C |
| 動作温度、最大 | 75 °C |
| 動作温度、最小 | -40 °C |
| 湿度 | 5～95% (結露なし) |
| 運転高度 |
|
| 時間間隔 | 5 年 |
| RJ45 ポート |
10/100BaseT（X）
自動交渉 全/半双方向モード 自動MDI/MDI-Xポート |
| アラーム接点 | DC24 V で電流容量1 Aのリレー出力×1 |
| コンソールポートインターフェース | RS-232（RJ45コネクタ） |
| ポート数 | 24x RJ45 |
| 機能リセットボタン |
<5秒：システムの再起動
>5秒：工場出荷時の設定 |
| 装置の構成 |
Webブラウザ（HTTP/HTTPS）
SNMP v1/v2c/v3 ローカル・シリアル・コンソール・ポート（RS-232、RJ-45ポート経由） WebインターフェースまたはTFTPサーバ経由での設定ファイルのアップロード Command Line Interface (Telnet/SSH) |
| モニタリング機能 |
SNMP v1/v2c/v3
リンクレイヤー検出プロトコル（LLDP） ポートのミラーリング ポートの統計 ポートのモニタリング Syslog RMON（リモートモニタリング） 電子メールによるイベントベースの警告 リレーによるイベントベースの警告 SNMPトラップによるイベントベースの警告 |
| ネットワーク冗長性 |
スパニングツリープロトコル（STP）
高速スパニングツリープロトコル（RSTP） マルチスパニングツリープロトコル（MSTP） Oリング（回復時間 10 ms未満） Oチェーン（回復時間 10 ms未満） リンク集約制御プロトコル（LACP） 高速リカバリ |
| ネットワークトラフィックのフィルタ |
サービスの品質（QoS）
Class of Service (CoS) Type of Service (ToS) Differentiated Services Code Point (DSCP) ポートベースのVLAN タグベースのVLAN GVRP (GARP VLAN登録プロトコル) IGMP v2/v3 Multicast VLAN Registration (MVR) トラフィックレート制限 |
| IPアドレス管理 |
静的
DHCP – クライアント DHCPサーバ（ポートベース、プールベース） DHCP Option 82 DHCPリレー |
| セキュリティ機能 |
VLANセグメンテーション
ポートの有効化/無効化 TACACS+およびIEEE 802.1Xユーザー認証 アクセス制御（IEEE 802.1Xを介したポートベース） アクセス制御リスト（IPベース） アクセス制御リスト（MACベース） 安全なIPリストおよび許可されたアクセス方法（Webインターフェース、Telnet、SSH）の設定による管理アクセスセキュリティ ループ保護 |
| 時刻同期管理 |
NTPサーバ
SNTPクライアント |
| 工業用プロトコルのサポート |
Modbus/TCP slave
準拠クラスAへのPROFINET装置 |
| MTBF |
|
| 接続の種別 | 着脱自在6ピン端子台（1個） |
| 極性違い防止 | はい |
| 消費電流 |
|
| 過負荷電流保護 | 該当 |
| 電圧供給 |
12/24/48 V DC
2点の冗長入力 |
| 電圧供給範囲 |
|
| MAC テーブルサイズ | 8 K |
| VLAN-ID 最大 | 4094 |
| VLAN-ID 最小 | 1 |
| VLANあたりのIGMPグループ数 | 256 |
| パケットバッファサイズ | 1 Mbit |
| 使用可能最大 VLAN 数 | 4095 |
| 優先キュー | 4 |
| 帯域幅バックプレーン | 4.8 Gbit/s |
| スイッチ | 管理対象 |
| ハウジング主要材質 | 金属 |
| 保護度合い | IP30 |
| 取り付け方式 | DIN レール |
| 速度 | Fast Ethernet |
| データ切り替え | 保存と転送 |
| フローコントロール | IEEE 802.3xフロー制御 |
| 標準 |
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) IEEE 802.1AB LLDP （Link Layer Discovery Protocol - 有線イーサネットプロトコル）規格 IEEE 802.3x for flow control IEEE 802.3ad for port trunk with LACP IEEE 802.1D for the Spanning Tree protocol IEEE 802.1w for Rapid STP IEEE 802.1s for the Multiple Spanning Tree Protocol (MSTP) IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN tagging IEEE 802.1X for authentication |
| 承認/証明書/適合証明書 |
[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189182)
[RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189254) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253776) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263602) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_229371) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2682320000) |
| 製品変更通知 | [Firmware Release Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_263587) |
| ソフトウェア |
[Device description -- SNMP private MIB](https://mdcop.weidmueller.com/mediadelivery/asset/900_212500)
[Firmware -- Current Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_245698) |
| ユーザ文書 |
[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_165286)
[User manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_245689) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-01 |
| ECLASS 11.0 | 19-17-04-01 |
| ECLASS 12.0 | 19-17-04-01 |
| ECLASS 13.0 | 19-17-04-01 |
| 認可 |    |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E141197 |
