製品情報
| バージョン | ネットワークスイッチ, 管理対象外, Fast Ethernet, ポート数: 16x RJ45, IP30, -40 °C...75 °C |
| 注文番号 | 2908050000 |

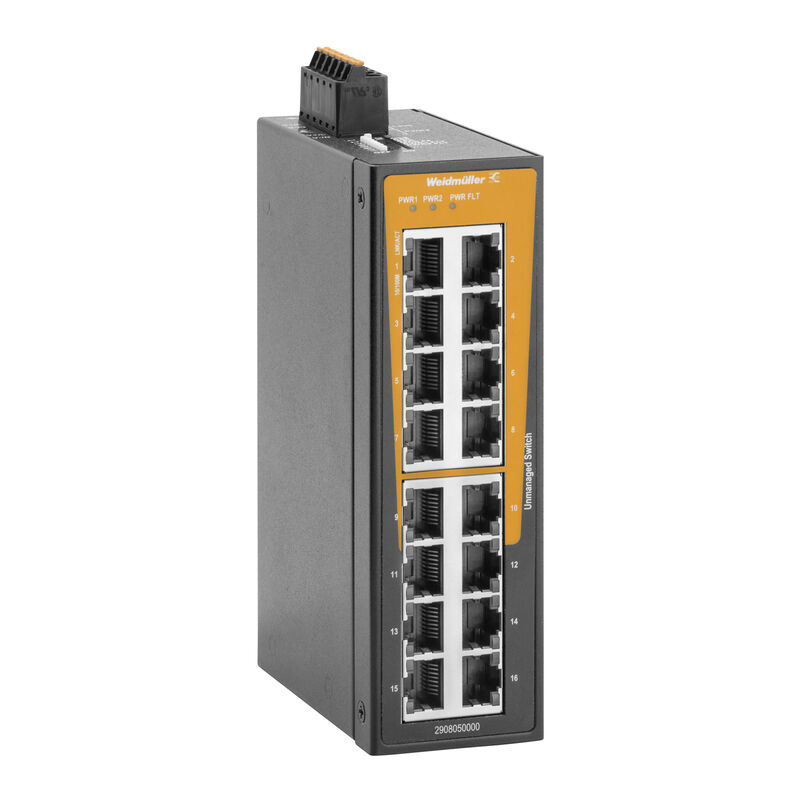

| 種別 | IE-SW-BLB-16-16TX |
| GTIN (EAN) | 4099986847934 |
| 数量 | 1 items |
| 深さ | 95 mm |
| 奥行き（インチ） | 3.74 inch |
| 高さ | 144 mm |
| 高さ（インチ） | 5.669 inch |
| 幅 | 44 mm |
| 幅（インチ） | 1.732 inch |
| 正味重量 | 526 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -40 °C...75 °C |
| 湿度 | 5～95% (結露なし) |
| RoHS 対応状況 | 準拠 |
| REACH SVHC | No SVHC above 0.1 wt% |
| EMC 基準 |
EN IEC 61000-6-2
EN IEC 61000-6-4 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 Ghz: 10 V/m IEC 61000-4-3 RS: 1.4 GHz to 6 Ghz: 3 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 Vrms IEC 61000-4-8 PFMF: 30 A/m |
| 安全基準 |
UL 61010-1
UL 61010-2-201 |
| 振動 | IEC 60068-2-6に準拠 |
| 爆発危険区域 |
EN IEC 60079-0
EN IEC 60079-7 EN IEC 60079-15 UL/cUL、クラスI、ディビジョン2、グループA、B、C、およびD ATEX ゾーン2 Ex ec nC IIC T4 Gc |
| 自由落下 | IEC 60068-2-31に準拠 |
| 衝撃 | IEC 60068-2-27に準拠 |
| 保管温度、最大 | 85 °C |
| 保管温度、最小 | -40 °C |
| 動作温度、最大 | 75 °C |
| 動作温度、最小 | -40 °C |
| 湿度 | 5～95% (結露なし) |
| 運転高度 |
|
| 時間間隔 | 5 年 |
| LED インジケータ |
電源LED: PWR1、PWR2
Port LED: LNK/ACT, 10/100M (RJ45 port) |
| RJ45 ポート |
10/100BaseT（X）
自動交渉 全/半双方向モード 自動MDI/MDI-Xポート |
| アラーム接点 | DC24 V で電流容量1 Aのリレー出力×1 |
| ポート数 | 16x RJ45 |
| 機能 DIP スイッチ |
QoS（オン/オフ）
ブロードキャストストーム保護の有効/無効 MACフレームフィルタリング（オン/オフ） 電力効率に優れたIEEE 802.3azイーサネットのアクティブ化/非アクティブ化 リレーによる電源障害アラームの有効化/無効化用 ×2 |
| ネットワークトラフィックのフィルタ |
サービスの品質（QoS）
MAC フレーム フィルタリング（LLDP フレーム ブロッキング） |
| 工業用プロトコルのサポート | 準拠クラスAへのPROFINET装置 |
| MTBF |
|
| 接続の種別 | 着脱自在6ピン端子台（1個） |
| 極性違い防止 | はい |
| 消費電流 | 0.16 A |
| 消費電流 |
|
| 過負荷電流保護 | 該当 |
| 電圧供給 |
12/24/48 V DC
24 V AC 2点の冗長入力 |
| 電圧供給範囲 |
|
| MAC テーブルサイズ | 4 K |
| ジャンボフレームの支持 | 最大9 KB |
| パケットバッファサイズ | 4 Mbit |
| 帯域幅バックプレーン | 3.2 Gbit/s |
| スイッチ | 管理対象外 |
| ハウジング主要材質 | 金属 |
| 保護度合い | IP30 |
| 取り付け方式 | DIN レール |
| 速度 | Fast Ethernet |
| データ切り替え | 保存と転送 |
| フローコントロール | IEEE 802.3xフロー制御 |
| 標準 |
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX IEEE 802.3x for flow control IEEE 802.3az Energy-Efficient Ethernet IEEE 802.1p for Class of Service / Quality of Service (CoS/QoS) |
| 承認/証明書/適合証明書 |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_315715)
[IECEx certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320691) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320692) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_318672) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_318926) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_319396) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_320825) |
| ユーザ文書 | [Quick start guide -- Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_318234) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-02 |
| ECLASS 11.0 | 19-17-04-02 |
| ECLASS 12.0 | 19-17-04-02 |
| ECLASS 13.0 | 19-17-04-02 |
| ECLASS 14.0 | 19-17-04-02 |
| 認可 |       |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E141197 |
