製品情報
| カテゴリー | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| ジェンダー | メス型 |
| ハウジング主要材質 |
PA 66
UL 94 :V-0 |
| 保護度合い | IP20 |
| 出口方向 | 角度付き |
| 接続 1 | RJ45 |
| 接続 2 | IDC |

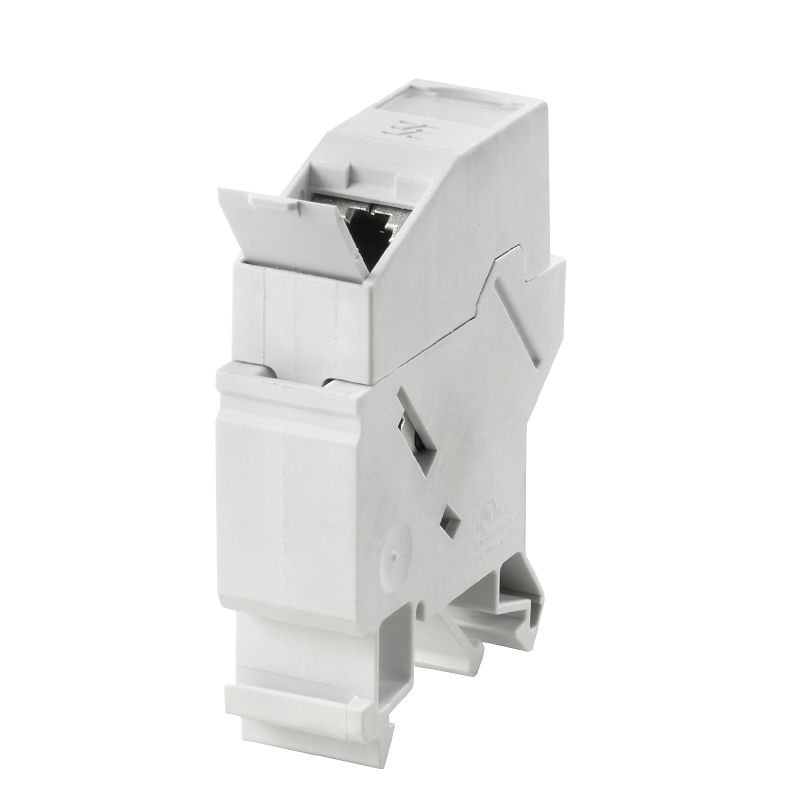

| バージョン | 取付けレール差込口、RJ45, RJ45モジュール, IP20, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| 注文番号 | 8808360000 |
| 種別 | IE-XM-RJ45/IDC |
| GTIN (EAN) | 4032248505944 |
| 数量 | 1 items |
| 正味重量 | 53 g |
| 動作温度 | -25 °C...70 °C |
| REACH SVHC | / |
| 接続 1 | RJ45 |
| 接続 2 | IDC |
| 項目説明 | RJ45モジュール |
| 設定 |
DIN 43880設置互換性準拠1 TEピッチ寸法 取り付けフレーム搭載取り付けフレーム |
| 配線 |
EIA/TIA T568 A
EIA/TIA T568 B PROFINET |
| 色 | 薄いグレー |
| ハウジング主要材質 |
PA 66
UL 94 :V-0 |
| 絶縁物断面、最小 | 0.7 mm |
| 絶縁物断面、最大 | 1.6 mm |
| カテゴリー | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| 接続直径、固定式 | 0.4...0.64 mm |
| 導体接続断面積、固定式、（AWG） | AWG 24...AWG 22 |
| 接続直径、細線仕様 | 0.48...0.64 mm |
| 導体接続断面、柔軟性（AWG） | AWG 26...AWG 22 |
| シース直径、最小 | 5.5 mm |
| シース直径、最大 | 10 mm |
| 取り付け方式 | TS 35 |
| シールド | はい |
| 保護度合い | IP20 |
| プラギング回数 | 750 (RJ45) |
| 50 °Cの通電容量 | 1 A |
| PoE / PoE+ | IEEE 802.3atに適合 |
| 接点抵抗 | ≤ 20 mΩ |
| 絶縁耐性 | 500 MΩ |
| 耐電圧、接点 / シールド | ≥ 1500 V AC/DC |
| 耐電圧、接点 / 接点 | ≥ 1000 V AC/DC |
| コネクタ規格 | IEC 60603-7-5 |
| 証明書番号（cULus） | E316369 |
| 認証書番号（DNV） | TAE00003EW |
| 承認/証明書/適合証明書 |
[GOST Approval](https://mdcop.weidmueller.com/mediadelivery/asset/900_58423)
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103101) |
| エンジニアリングデータ | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8808360000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8808360000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8808360000&norm=0) |
| ユーザ文書 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_91195) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC000313 |
| ETIM 7.0 | EC000313 |
| ETIM 8.0 | EC000313 |
| ETIM 9.0 | EC000313 |
| ECLASS 9.0 | 27-44-03-20 |
| ECLASS 9.1 | 19-17-01-25 |
| ECLASS 10.0 | 27-44-03-20 |
| ECLASS 11.0 | 27-44-03-20 |
| ECLASS 12.0 | 27-44-03-20 |
| ECLASS 13.0 | 27-44-03-20 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E316369 |
