製品情報

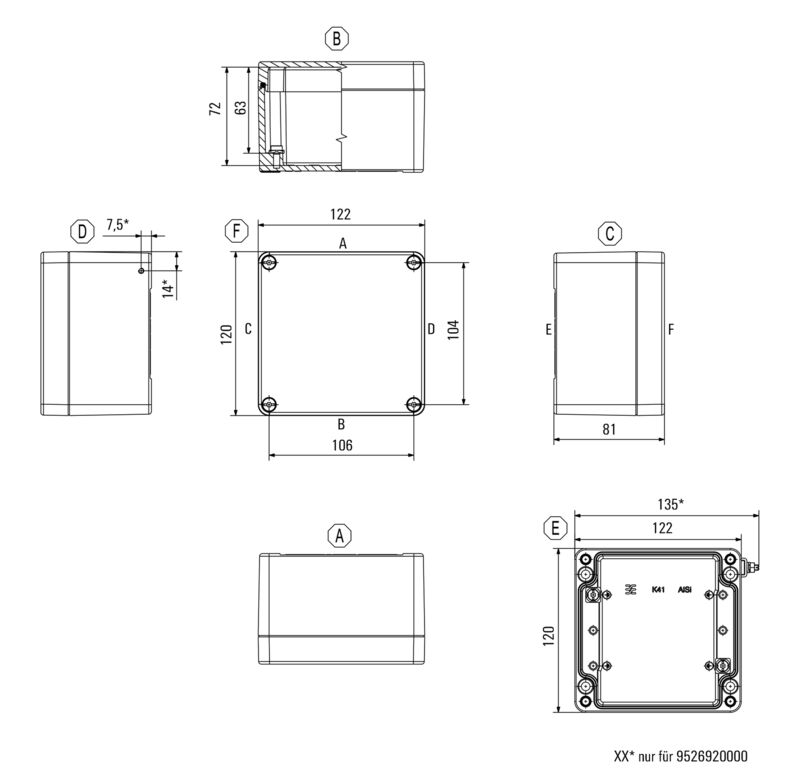

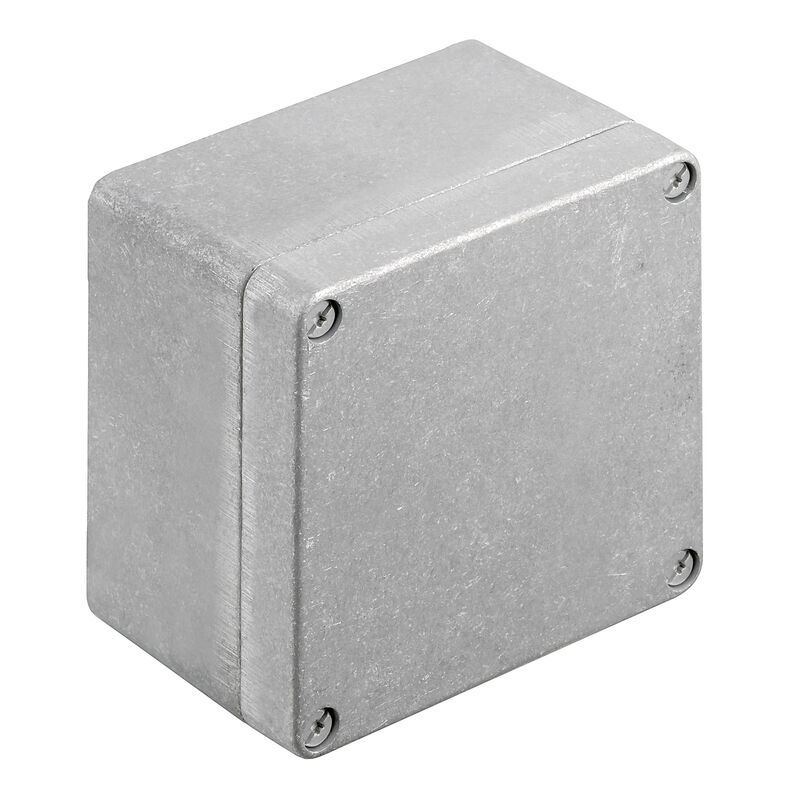

| バージョン | KlipponK（アルミニウムの空エンクロージャ）, 空エンクロージャ, アルミニウム製エンクロージャ, 高さ: 120 mm, 幅: 122 mm, 深さ: 81 mm, 材質: アルミニウムAlSi12, 未処理, 銀色 |
| 注文番号 | 1565270000 |
| 種別 | KLIPPON K41 |
| GTIN (EAN) | 4008190184636 |
| 数量 | 1 items |
| 深さ | 81 mm |
| 奥行き（インチ） | 3.189 inch |
| 高さ | 120 mm |
| 高さ（インチ） | 4.724 inch |
| 幅 | 122 mm |
| 幅（インチ） | 4.803 inch |
| 取付寸法 – 高さ | 82 mm |
| 取付寸法 – 幅 | 106 mm |
| 正味重量 | 919 g |
| 動作温度 | -40 °C...80 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e4cab4e-239c-4e14-b9df-a0fee300d28a |
| M12 | 4 |
| M16 | 4 |
| M20 | 2 |
| M25 | 1 |
| M32 | 1 |
| M12 | 4 |
| M16 | 4 |
| M20 | 2 |
| M25 | 1 |
| M32 | 1 |
| M12 | 6 |
| M16 | 6 |
| M20 | 3 |
| M25 | 2 |
| M32 | 1 |
| DoC LVD（適合宣言番号） | DE PS2410 160412 001ISS03 |
| 承認条件 |
cULus
RMRS DNV |
| 証明書番号（cULus） | E197061 |
| 認証書番号（DNV） | TAE00002SM |
| アクセス開口部：高さ | 111 mm |
| アクセス開口：幅 | 113 mm |
| エンクロージャ付属品 | 孔6 mm |
| カバー素材厚み | 4 mm |
| シール材 | クロロプレン |
| フランジプレート | いいえ |
| 使用範囲 |
プロセス業界
輸送 海洋工学 包装業界 港湾施設 機械製造 |
| 保護度合い |
IP66
IP67 IP68 |
| 保護等級（UL） |
Type 4
Type 4X |
| 動作温度、最大 | 80 °C |
| 動作温度、最小 | -40 °C |
| 最大ペイロード | 1.464 kg |
| 材質 | アルミニウムAlSi12 |
| 標準 | EN 45545-2:2013 |
| 注：保護等級 | IP68 (t=72h、h=1m) |
| 積分固定 | ねじ穴M5 |
| 筐体素材厚 | 4.5 mm |
| 蓋 | はい |
| 蓋のねじ数 | 4 |
| 蓋ネジ用トルク | 2.5 Nm |
| 蓋付け | マイナスM6トルックスステンレスねじ |
| 衝撃耐性 | 10 Jバージョン標準 |
| 表面仕上 | 未処理 |
| WDU 10 / ZDU 10 | 1x6 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x13 |
| WDU 4 / ZDU 4 | 1x11 |
| WDU 6 / ZDU 6 | 1x8 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| 承認/証明書/適合証明書 |
[TAE00002SM](https://mdcop.weidmueller.com/mediadelivery/asset/900_157742)
[EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [UKCA Declaration of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319946) [DoM Klippon K salt water resistance](https://mdcop.weidmueller.com/mediadelivery/asset/900_164817) [DoM Klippon K EN 45545-2 2013 Railway](https://mdcop.weidmueller.com/mediadelivery/asset/900_164818) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54356) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1565270000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1565270000) |
| 製品変更通知 |
[Technical change to Klippon K® enclosure series](https://mdcop.weidmueller.com/mediadelivery/asset/900_296438)
[Technische Änderung für Klippon® K Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_296439) [20240315-PCN-Klippon K Enclosure Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_315588) |
| 入札仕様書 |
[Klippon K41_1565270000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56468)
[Klippon K41_1565270000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56577) |
| ユーザ文書 | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40378) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| 認可 |    |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E197061 |
