製品情報

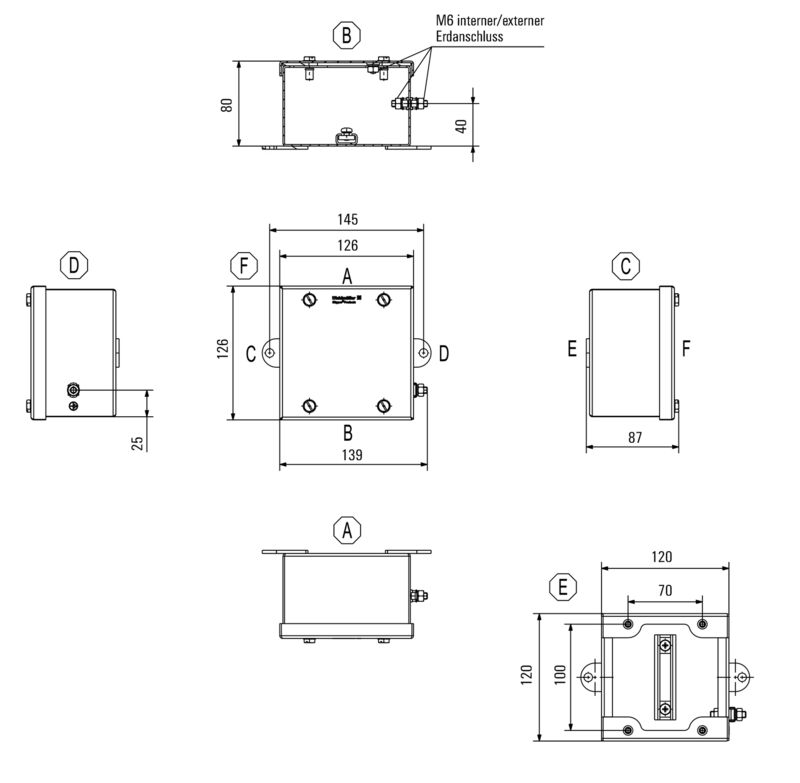

| バージョン | Klippon STB (Small Terminal Box), 空エンクロージャ, ステンレス鋼製マーカー, 高さ: 120 mm, 幅: 120 mm, 深さ: 80 mm, 材質: ステンレススチール 1.4404（316L）, 鏡面研磨, 銀色 |
| 注文番号 | 1002690000 |
| 種別 | KLIPPON STB 1 SS |
| GTIN (EAN) | 4032248695317 |
| 数量 | 1 items |
| 深さ | 80 mm |
| 奥行き（インチ） | 3.15 inch |
| 高さ | 120 mm |
| 高さ（インチ） | 4.724 inch |
| 幅 | 120 mm |
| 幅（インチ） | 4.724 inch |
| 取付寸法 – 幅 | 145 mm |
| 正味重量 | 1,218.16 g |
| 動作温度 | -60 °C...100 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 10 |
| M16 | 6 |
| M20 | 6 |
| M25 | 3 |
| M32 | 2 |
| M40 | 2 |
| M12 | 8 |
| M16 | 4 |
| M20 | 4 |
| M25 | 2 |
| M32 | 1 |
| M40 | 1 |
| M12 | 10 |
| M16 | 6 |
| M20 | 6 |
| M25 | 3 |
| M32 | 2 |
| M40 | 2 |
| DoC LVD（適合宣言番号） | DE PS2620 160412 001ISS02 |
| 承認条件 |
ATEX
DNV CCC IECEX INMETRO LR RMRS UL AEx Class Div. UL AEx Class Zone cULus KC |
| 証明書番号、空エンクロージャー（ATEX） | IBExU 07ATEX1147U |
| 証明書番号、空エンクロージャー（IECEx） | IECEx IBE 09.0018U |
| 証明書番号、空エンクロージャー（INMETRO） | LMP 21.0015U |
| 証明書番号、端子ボックス（AEx） | E223792 |
| 証明書番号、端子ボックス（ATEX） | IBExU07ATEX1148 |
| 証明書番号、端子ボックス（IECEx） | IECEx IBE 09.0019 |
| 証明書番号、端子ボックス（INMETRO） | LMP 21.0018 |
| 証明書番号端子箱（KOSHA） | 16-AV4BO-0247X |
| 証明書番号（ATEX） | IBEXU07ATEX1148 |
| 証明書番号（cULus） | E197061 |
| 証明書番号（IECEX） | IECEXIBE09.0018U |
| 証明書番号（INMETRO） | IEX13.0002U |
| 証明書番号（LLOYDSREG） | LR23307703TA |
| 適合の減衰番号AoC | DE PS2620 160308 001ISS04 |
| アクセス開口部：高さ | 100 mm |
| アクセス開口：幅 | 102 mm |
| エンクロージャ付属品 | 8mm孔付属溶接取り付けフット |
| カバー素材厚み | 1.5 mm |
| シール材 | シリコン |
| フランジプレート | いいえ |
| 使用範囲 |
爆発危険区域
包装業界 輸送 プロセス業界 海洋工学 |
| 保護度合い | IP66 |
| 保護等級（UL） |
Type 4
Type 4X |
| 動作温度、最大 | 100 °C |
| 動作温度、最小 | -60 °C |
| 材質 | ステンレススチール 1.4404（316L） |
| 積分固定 | 床面溶接済TAS 20レール |
| 筐体素材厚 | 1.5 mm |
| 蓋 | はい |
| 蓋のねじ数 | 4 |
| 蓋ネジ用トルク | 2.5 Nm |
| 蓋付け | マイナスM5六角ねじとフラット間の距離10mm |
| 衝撃耐性 |
10 Jバージョン標準
7 J ATEXバージョン |
| 表面仕上 | 鏡面研磨 |
| 接地、エンクロージャ、カバー | 溶接付けM6 x 10ステンレススチールアーススタッド |
| 接地、エンクロージャ、内部 | 溶接付けM6 x 16ステンレススチールボルト |
| 接地、エンクロージャ、外部 | 溶接付けM6 x 16ステンレススチールボルト |
| 断面、最大 | 25 mm² |
| WDU 10 / ZDU 10 | 1x8 |
| WDU 16 / ZDU 16 | 1x7 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x17 |
| WDU 4 / ZDU 4 | 1x14 |
| WDU 6 / ZDU 6 | 1x11 |
| 製品情報 | 組立部の周囲温度は + 60 °C に、表面温度は + 100 °C に低下します。 |
| 承認/証明書/適合証明書 |
[CCC 2020322303002356 STB Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177324)
[UKCA TÜV 22 UKEX 7099 U](https://mdcop.weidmueller.com/mediadelivery/asset/900_263763) [59358-08](https://mdcop.weidmueller.com/mediadelivery/asset/900_157726) [IBEXU07ATEX1147U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157727) [INMETRO Certificado LMP 21.0018 KLIPPON STB](https://mdcop.weidmueller.com/mediadelivery/asset/900_234434) [CERTIFICADO LMP 21.0015U KLIPPON STB](https://mdcop.weidmueller.com/mediadelivery/asset/900_308044) [EU Declaration of Conformity - Klippon STB Empty Enclosures Ex - DoC DE PS2620 160412 001ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_40374) [UKCA Declaration of Conformity - Klippon STB SS Empty Enclosures Ex - UKCA DE PS2620 220623 002ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319919) [UKCA TÜV 22 UKEX 7100](https://mdcop.weidmueller.com/mediadelivery/asset/900_263764) [Attestation of Conformity - Klippon STB Empty Enclosures - AoC DE PS2620 160308 001ISS04](https://mdcop.weidmueller.com/mediadelivery/asset/900_40365) [UKCA Attestation of Conformity - Klippon STB Empty Enclosures - UKCA DE PS2620 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319918) [08_20032](https://mdcop.weidmueller.com/mediadelivery/asset/900_157718) [IBEXU07ATEX1148](https://mdcop.weidmueller.com/mediadelivery/asset/900_157719) [IECEXIBE09.0018U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157720) [IECEXIBE09.0019](https://mdcop.weidmueller.com/mediadelivery/asset/900_157721) [16-AV4BO-247X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157725) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49023) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1002690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1002690000) |
| 入札仕様書 |
[Klippon STB 1 SS_1002690000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56698)
[Klippon STB 1 SS_1002690000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56720) |
| ユーザ文書 | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40359) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[MB OVERV. PROCESS WD DE](http://download.weidmueller.com/asset/download/file/40063)
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472) [MB PROCESS EN](http://download.weidmueller.com/asset/download/file/38262) [FL KLIPPON STB EN](http://download.weidmueller.com/asset/download/file/38281) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) [FL SHIPBUILDING 2016 EN](http://download.weidmueller.com/asset/download/file/38172) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| 認可 |            |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E197061 |
