KMVT LI 2.4 EP/SW

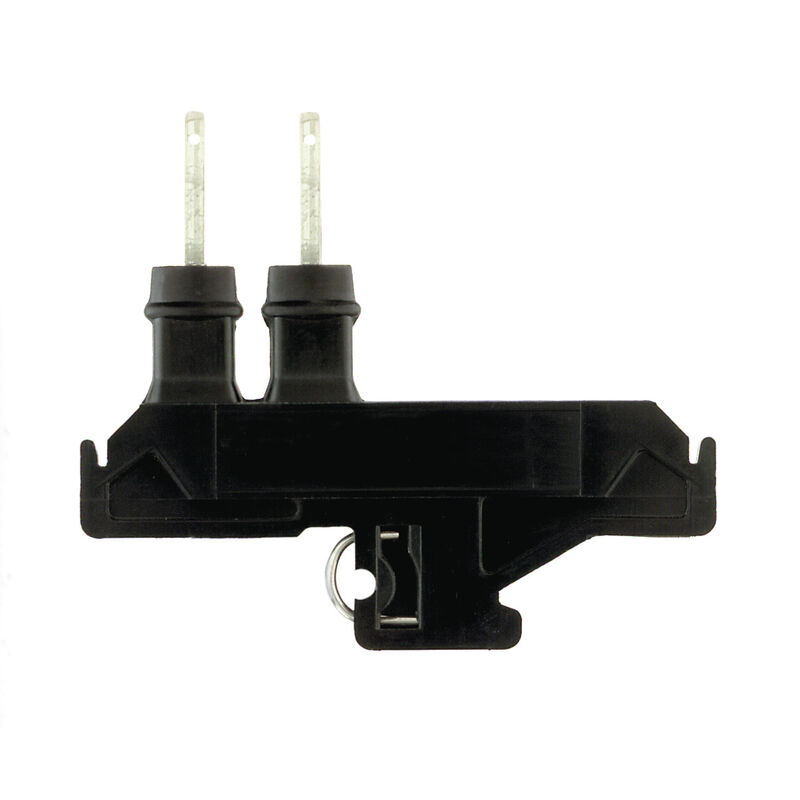

Product image

KMVT LI 2.4 EP/SW

Átvezető sorkapocs, Termipoint csatlakozás, fekete, 0.5 mm², 12 A, 800 V, Csatlakozások száma: 2

Cikkszám 0249300000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 4 Kapcsolódó termékek 2
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Anyag adatok Rendszer specifikációk Kiegészítő műszaki adatok Rögzíthető vezetékek (kiegészítő csatlakozás) Rögzíthető vezetékek (névleges csatlakozás) Általános Névleges adatok Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Megfelel

Általános rendelési adatok

Változat
Átvezető sorkapocs, Termipoint csatlakozás, fekete, 0.5 mm², 12 A, 800 V, Csatlakozások száma: 2
Rendelési szám
0249300000
Típus
KMVT LI 2.4 EP/SW
GTIN (EAN)
4008190004798
Qty.
50  Darab

Méretek és tömegek

Mélység
6  mm
Mélység (coll)
0,236  inch
Magasság
70  mm
Magasság (coll)
2,756  inch
Szélesség
6  mm
Szélesség (coll)
0,236  inch
Nettó tömeg
15,84  g

Hőmérsékletek

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Folyamatos üzemi hőmérséklet., min.
-60  °C
Folyamatos üzemi hőmérséklet., max.
160  °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Anyag adatok

Anyag
Epoxigyanta, EP
Szín
fekete
UL 94 éghetőségi osztály
V-0

Rendszer specifikációk

Változat
kábelsarus csatlakozással
Véglap szükséges
Nem
Potenciálok száma
1
Szintek száma
1
Rögzítési pontok száma szintenként
2
Potenciálok száma szintenként
1
Keresztkötött szintek belül
Nem
PE-csatlakozás
Nem
Sín
TS 32
N funkció
Nem
PE működés
Nem
PEN funkció
Nem

Kiegészítő műszaki adatok

Felszerelés típusa
Felpattintható
Hasonló kapcsok száma
1
Nyitott oldala
jobb
Robbanásbiztosság szempontjából bevizsgált változat
Nem

Rögzíthető vezetékek (kiegészítő csatlakozás)

Csatlakozás típusa, kiegészítő csatlakozás
Csavaros csatlakozás

Rögzíthető vezetékek (névleges csatlakozás)

Csatlakozás típusa
Termipoint csatlakozás
Csatlakozási irány
felső
Csatlakozások száma
2
Rögzítési tartomány, névleges csatlakozás, max.
2,5  mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,5  mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,5  mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 20
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
2,5  mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,5  mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
0,5  mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
2,5  mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,5  mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
2,5  mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,5  mm²

Általános

Szabványok
IEC 60947-7-1 szerint
Sín
TS 32
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 20

Névleges adatok

Névleges keresztmetszet
0,5  mm²
Névleges feszültség
800  V
Névleges DC feszültség
800  V
Névleges áram
12  A
Áram maximum vezetékoknál
12  A
Szabványok
IEC 60947-7-1 szerint
Fajlagos ellenállás az IEC 60947-7-x szerint
5,33  mΩ
Névleges lökőfeszültség
8 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0,19  W
Szennyezés súlyossága
3

Besorolások

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9,1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
