製品情報

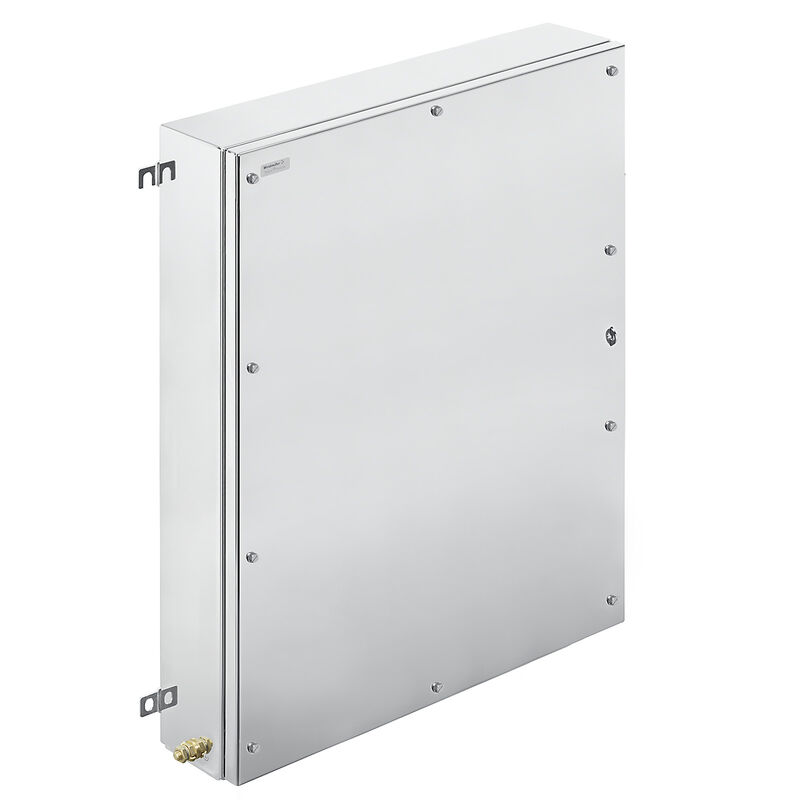

| バージョン | Klippon TB MH (Terminal Box - Multi Hinge), 空エンクロージャ, ステンレス鋼製マーカー, 高さ: 760 mm, 幅: 620 mm, 深さ: 150 mm, グランドプレート: 下部, 左, 右, 材質: ステンレススチール 1.4404（316L）, 電解研磨仕上, 銀色 |
| 注文番号 | 8000108869 |
| 種別 | KTB MH 766215 S4E3 |
| GTIN (EAN) | 4099986758094 |
| 数量 | 1 items |
| 深さ | 150 mm |
| 奥行き（インチ） | 5.905 inch |
| 高さ | 760 mm |
| 高さ（インチ） | 29.921 inch |
| 幅 | 620 mm |
| 幅（インチ） | 24.409 inch |
| 正味重量 | 30,454.468 g |
| 動作温度 | -60 °C...135 °C |
| 備考：常温（サービス） | 105 °C以上で使用した場合のIP 66保護に限定します。 |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 64dfc213-93f0-4c79-8ffa-c97fa9dcb873 |
| M12 | 90 |
| M16 | 66 |
| M20 | 36 |
| M25 | 32 |
| M32 | 12 |
| M40 | 10 |
| M50 | 8 |
| M63 | 6 |
| M75 | 0 |
| M12 | 90 |
| M16 | 66 |
| M20 | 36 |
| M25 | 32 |
| M32 | 12 |
| M40 | 10 |
| M50 | 8 |
| M63 | 6 |
| M75 | 0 |
| M12 | 84 |
| M16 | 63 |
| M20 | 34 |
| M25 | 28 |
| M32 | 11 |
| M40 | 9 |
| M50 | 7 |
| M63 | 5 |
| M75 | 0 |
| DoC LVD（適合宣言番号） | DE PS261X 160412 001ISS03 |
| 承認条件 |
ATEX
IECEX INMETRO cULus |
| 証明書番号UL 508A | E223801 |
| 証明書番号UL Haz.Loc. | E223792 |
| 証明書番号UL Ord.Loc. | E243298 |
| 証明書番号UL端子箱 | E223792 |
| 証明書番号、空エンクロージャー（ATEX） | IBExU14ATEX1028 U |
| 証明書番号、空エンクロージャー（IECEx） | IECEx IBE 14.0004U |
| 証明書番号、空エンクロージャー（INMETRO） | LMP 21.0016U |
| 証明書番号、端子ボックス（ATEX） | IBExU14ATEX1050 |
| 証明書番号、端子ボックス（IECEx） | IECEXIBE14.0013 |
| 証明書番号、端子ボックス（INMETRO） | LMP 21.0017 |
| 適合の減衰番号AoC | DE PS261X 160309 001ISS06 |
| PE ボルトの位置 | エンクロージャ側C |
| エンクロージャ付属品 | 11 mm孔付属溶接取り付けフット4本（スロット付属フット2本、十字形フット2本） |
| カバーのシール材 | シリコン |
| カバー素材厚み | 1.5 mm |
| グランドプレート |
下部
左 右 |
| シリコーン | はい |
| シール材 | シリコン |
| フランジプレート | はい |
| フランジプレートのシール材 | シリコン |
| フランジ素材厚み | 3 mm |
| 保護度合い |
IP66
IP67 |
| 保護等級（UL） |
Type 3
Type 4X Type 12 |
| 動作温度、最大 | 135 °C |
| 動作温度、最小 | -60 °C |
| 材質 | ステンレススチール 1.4404（316L） |
| 標準 |
DIN EN 62208 – 空筐体規格
DIN EN 61373 Class 1B** DIN EN 15085-2 EN 60079-0 EN 60079-7 EN 60079-31 IEC 60079-0 IEC 60079-7 IEC 60079-31 |
| 注：保護等級 | 105 °C を超える温度範囲で使用する場合、IP 保護は IP 66 に制限されます。 |
| 筐体素材厚 | 1.5 mm |
| 蓋 | はい |
| 蓋ネジ用トルク | 2.5 Nm |
| 蓋付け | ヒンジ4本とM6六角穴付きねじSW10 |
| 衝撃耐性 |
10 Jバージョン標準
IEC 60079-0の場合、ACC.で7ジュール |
| 表面仕上 | 電解研磨仕上 |
| 開口角度蓋 | 130 ° |
| WDU 10 / ZDU 10 | 5x49 |
| WDU 16 / ZDU 16 | 4x42 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 7x101 |
| WDU 35 / ZDU 35 | 3x31 |
| WDU 4 / ZDU 4 | 6x83 |
| WDU 6 / ZDU 6 | 5x62 |
| 接地、エンクロージャ、カバー | エンクロージャー本体と蓋に溶接付け済M6ステンレススチールアーススタッド |
| 接地、エンクロージャ、内部 | エンクロージャー本体と蓋に溶接付け済M6ステンレススチールアーススタッド |
| 接地、エンクロージャ、外部 | 本体エンクロージャー内の連続型M10アーススタッド |
| WDU 10 / ZDU 10 | 4x64 |
| WDU 16 / ZDU 16 | 3x53 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 5x128 |
| WDU 35 / ZDU 35 | 2x40 |
| WDU 4 / ZDU 4 | 5x107 |
| WDU 6 / ZDU 6 | 4x80 |
| 承認/証明書/適合証明書 |
[CCC 2020322303002358 KTB Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177321)
[CCC 2020322303002357 KTB Empty Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177322) [P4610581_1](https://mdcop.weidmueller.com/mediadelivery/asset/900_157714) [24-01-100099/E24-01-102546/NB10](https://mdcop.weidmueller.com/mediadelivery/asset/900_246668) [CERTIFICADO LMP 21.0017 KLIPPON TB](https://mdcop.weidmueller.com/mediadelivery/asset/900_307810) [EU Declaration of Conformity - Klippon TB Empty Enclosures - DoC DE PS261X 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40362) [UKCA Declaration of Conformity - Klippon TB Empty Enclosures - UKCA DE PS261X 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319916) [CERTIFICADO - LMP 21.0016U_INVÓLUCRO VAZIO KLIPPON TB FS... (KTB FS), TB MH... (KTB MH), TB QL... (KTB QL) (Rev.02)](https://mdcop.weidmueller.com/mediadelivery/asset/900_314827) [Attestation of Conformity - Klippon TB Empty Enclosures - AoC DE PS261X 160309 001ISS06](https://mdcop.weidmueller.com/mediadelivery/asset/900_40358) [UKCA Attestation of Conformity - Klippon TB Empty Enclosures - AoC UKCA DE PS261X 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319911) [IBEXU14ATEX1028U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157700) [IBEXU14ATEX1050](https://mdcop.weidmueller.com/mediadelivery/asset/900_157701) [IECEXIBE14.0004U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157702) [IECEXIBE14.0013](https://mdcop.weidmueller.com/mediadelivery/asset/900_157703) [TAE000013S](https://mdcop.weidmueller.com/mediadelivery/asset/900_157704) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_301699) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000108869) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| 認可 |   |
| ROHS | 適合 |
