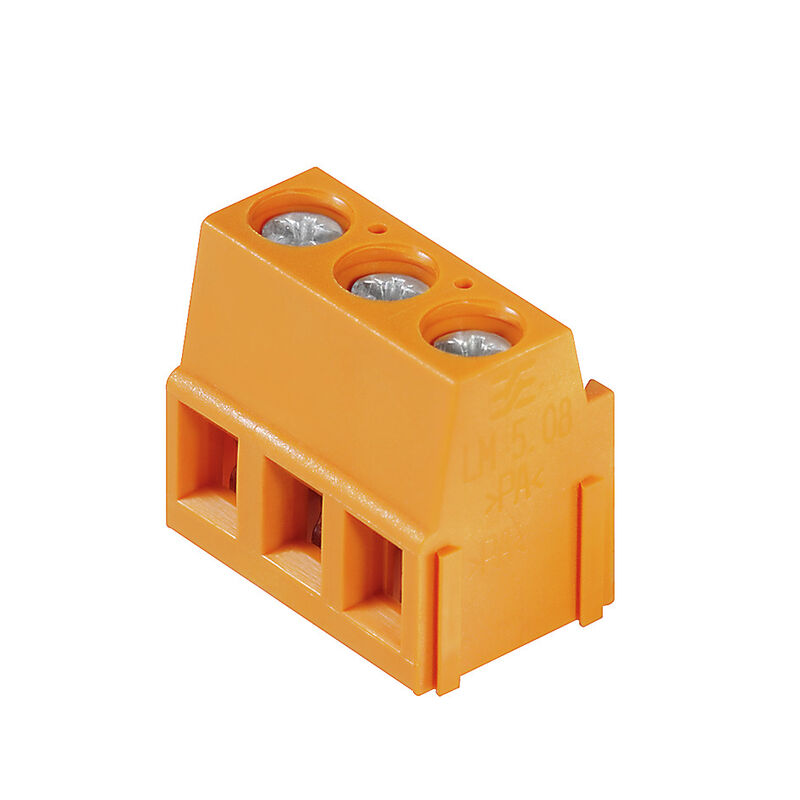

LM 5.08/03/90 3.5SN OR BX
Illustration du produit
Figure similaire
LM 5.08/03/90 3.5SN OR BX
Illustration du produit
LM 5.08/03/90 3.5SN OR BX
Illustration du produit
LM 5.08/03/90 3.5SN OR BX
Dimensional drawing
LM 5.08/03/90 3.5SN OR BX
Diagramm
Derating curve valid for 5.00 & 5.08 pitch

LM 5.08/03/90 3.5SN OR BX

Printed circuit board terminals, 5.08 mm, Number of poles: 3, 90°, Solder pin length (l): 3.5 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 2.5 mm², Box

Référence produit 1716090000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 3 Autres produits de la même gamme 23
Omologazioni General ordering data Dimensioni e pesi Termékek környezetvédelmi megfelelősége Rendszerparaméterek Données des matériaux Csatlakoztatható vezetékek Datos nominales conformes a IEC Rated data acc. to CSA Données nominales selon UL 1059 Imballaggio Типовые испытания Important note Klassificeringar

Omologazioni

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

General ordering data

Ausfuehrung
Printed circuit board terminals, 5.08 mm, Number of poles: 3, 90°, Solder pin length (l): 3.5 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 2.5 mm², Box
Best.-Nr.
1716090000
Art
LM 5.08/03/90 3.5SN OR BX
GTIN (EAN)
4008190365387
VPE
500 Pièce
Indices de produit
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Emballage
Boîte

Dimensioni e pesi

Tiefe
10 mm
Tiefe (inch)
0,394 inch
Höhe
17,3 mm
Bygghöjd (tum)
0,681 inch
Höjd lägstbyggande
13,8 mm
Breite
15,79 mm
Largeur (pouces)
0,622 inch
Nettogewicht
3,62 g

Termékek környezetvédelmi megfelelősége

RoHS-Konformitätsstatus
Conforme senza esenzione
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Rendszerparaméterek

Produktfamilie
OMNIMATE Signal - sorozat LM
Leiteranschlusstechnik
Винтовое соединение
Montage auf der Leiterplatte
Raccordement soudé THT
Leiterabgangsrichtung
90°
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Polzahl
3
Pin series quantity
1
Kundenseitig anreihbar
Oui
Nombre de séries
1
maximal anreihbare Pole je Reihe
24
Lötstiftlänge (l)
3,5 mm
Lötstift-Abmessungen
0,95 x 0,8 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
1
Screwdriver blade
0,6 x 3,5
Norme lame de tournevis
DIN 5264
Couple de serrage, min.
0,4 Nm
Couple de serrage, max.
0,5 Nm
Vis de serrage
M 2,5
Longueur de dénudage
6 mm
L1 en mm
10,16 mm
L1 en pouce
0,4 "
Protection au toucher selon DIN VDE 0470
IP 20
Protection au toucher selon DIN VDE 57 106
protection doigt
Degré de protection
IP20
Résistance de passage
1,20 mΩ

Données des matériaux

Isolierstoff
Wemid (PA)
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
UL 94 flammability rating
V-0
Kontaktmaterial
Alliage de cuivre
Kontaktoberfläche
étamé
Coating
Ni 1-3 μm
SN 4-6 μm
Verzinnungsart
mat
Schichtaufbau - Lötanschluss
1...3 µm Ni / 4...6 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Csatlakoztatható vezetékek

Klemmbereich, min.
0,2 mm²
Klemmbereich, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
2,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.
1,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.
1,5 mm²
Lehrdorn nach EN 60999 a x b; ø
2,4 mm x 1,5 mm; 1,9mm
Klemmbare Leiter
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409500000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409600000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409700000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0372600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,25 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      9025740000
    • Longueur de dénudage:
      • nominal:
        5 mm
    • Embout recommandé:
      9018910000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,34 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      9025750000
Reference text
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
16 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
14,2 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
630 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Kurzzeitstromfestigkeit
3 x 1s mit 120 A

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1815154
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
18 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
15 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Imballaggio

Verpackung
Box
VPE Länge
245 mm
VPE Breite
169 mm
VPE Höhe
83 mm

Типовые испытания

Prüfung: Haltbarkeit der Markierungen
  • Стандарт:
    DIN EN 60512-1-1 / 01.03
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, тип материала, сертификация и маркировка UL, сертификация и маркировка CSA, прочность
  • Оценивание:
    доступно
Prüfung: Klemmbarer Querschnitt
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,2 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,7 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite
Pull-Out Test
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-K1.5
  • Évaluation:
    réussite
  • Exigence:
    ≥50 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U2.5
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite

Important note

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hinweise

• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
