製品情報

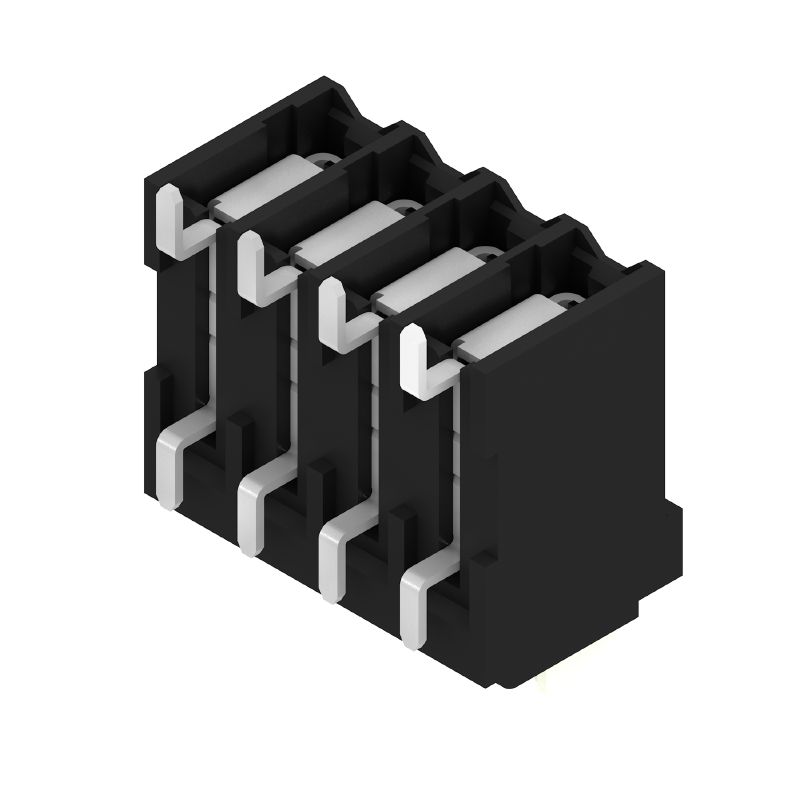

| バージョン | プリント基板端子台, 3.50 mm, 極数: 4, 90°, 黒色, アクチュエータ付プッシュイン, クランプ範囲、最大 : 1.5 mm², Tape |
| 注文番号 | 1473510000 |
| 種別 | LSF-SMD 3.50/04/90 SN BK RL |
| GTIN (EAN) | 4050118280029 |
| 数量 | 320 items |
| 製品データ |
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14 |
| パッケージ | Tape |
| 深さ | 14.75 mm |
| 奥行き（インチ） | 0.581 inch |
| 高さ | 9.65 mm |
| 高さ（インチ） | 0.38 inch |
| 下位バージョンの高さ | 9.65 mm |
| 幅 | 14.7 mm |
| 幅（インチ） | 0.579 inch |
| 正味重量 | 3.212 g |
| 連続動作温度、最大 | 120 °C |
| REACH SVHC | / |
| 製品ファミリー | OMNIMATEシグナル – シリーズLSF |
| 導体接続方法 | アクチュエータ付プッシュイン |
| PCB の取り付け | SMDはんだ接続 |
| 導体取り出し方向 | 90° |
| ピッチ (mm) (P) | 3.5 mm |
| ピッチ (インチ) (P) | 0.138 " |
| 極数 | 4 |
| ピンモデルシリーズ数量 | 1 |
| 顧客による実装済 | いいえ |
| 行数 | 1 |
| 共平面性： | 100 µm |
| 極当たりソルダーピン数 | 2 |
| 被覆剥き長さ | 8 mm |
| L1 (mm) | 10.5 mm |
| L1 (インチ) | 0.414 " |
| DIN VDE 0470に適合したタッチセーフ保護 | IP 20 |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガータッチセーフ |
| 保護度合い | IP20 |
| 体積抵抗 | 1.60 mΩ |
| 絶縁材 | LCP GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | IIIa |
| 比較追跡指数（CTI） | ≥ 175 |
| Moisture Level (MSL) | 1 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| はんだ接続の層構造 | 4...6 µm Sn matt |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 120 °C |
| 温度範囲、設置、最小 | -30 °C |
| 温度範囲、設置、最大 | 120 °C |
| クランプ範囲、最小 | 0.13 mm² |
| クランプ範囲、最大 | 1.5 mm² |
| 配線接続断面 AWG、最小 | AWG 28 |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 固定式、最小 H05（07） V-U | 0.2 mm² |
| 固定式、最大 H05（07） V-U | 1.5 mm² |
| フレキシブル、最小 H05（07） V-K | 0.2 mm² |
| フレキシブル、最大H05（07） V-K | 1.5 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 0.25 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 0.75 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 0.25 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 1.5 mm² |
| クランプ導体 |
|
| 参照テキスト |
フェルールの長さは、製品と定格電圧に応じて選択されます。
プラスチック製カラーの外径はピッチ（P）より大きくできません |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 17.5 A |
| 定格電流、最大極数（Tu=20°C） | 16 A |
| 定格電流、最小極数 （Tu=40°C） | 17.5 A |
| 定格電流、最大極数 （Tu=40°C） | 14 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 320 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 160 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 160 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 2.5 kV |
| 短時間耐電流抵抗 | 3 x 1sで80 A |
| 試験制度（CSA） | CSA |
| 証明書番号（CSA） | 200039-1664286 |
| 定格電圧 (グループ B/CSA 使用) | 300 V |
| 定格電圧 (グループ D/CSA 使用) | 300 V |
| 定格電流（グループ B/CSA 使用） | 10 A |
| 定格電流 (グループ D/CSA 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 28 |
| 導体断面積、AWG、最大 | AWG 14 |
| 認可値の参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 300 V |
| 定格電圧 (グループ D / UL 1059 使用) | 300 V |
| 定格電流 (グループ B / UL 1059 使用) | 12 A |
| 定格電流 (グループ D / UL 1059 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 28 |
| 導体断面積、AWG、最大 | AWG 14 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| ESD レベルのパッケージ | 静電気散逸 |
| パッケージ | Tape |
| VPE 長 | 330 mm |
| VPE幅 | 328 mm |
| VPEの高さ | 41 mm |
| テープの深さ（T2） | 10.9 mm |
| テープ幅（W） | 32 mm |
| テープポケットの深さ（K0） | 10.4 mm |
| テープポケットの高さ（A0） | 15.1 mm |
| テープポケット幅（B0） | 16.5 mm |
| テープポケットの分離（P1） | 20 mm |
| テープホールの分離（E） | 1.75 mm |
| テープポケットの分離（F） | 14.2 mm |
| テープリール径∅（A） | 330 mm |
| 表面抵抗 | Rs = 109 - 1012 Ω |
| 試験：マーキングの耐久性 |
|
| テスト：クランプ可能な断面 |
|
| 導体の損傷や偶発的な緩みをテストする |
|
| 引き抜き試験 |
|
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
