製品情報

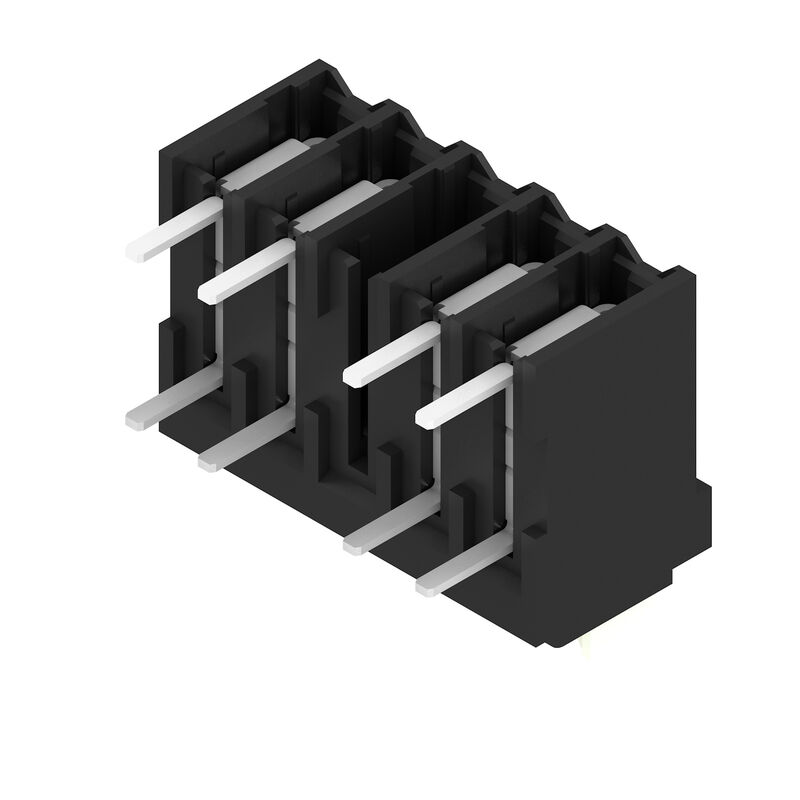

| バージョン | プリント基板端子台, 3.50 mm, 極数: 4, 90°, ソルダーピン長 (l): 3.5 mm, 錫メッキ, 黒色, アクチュエータ付プッシュイン, クランプ範囲、最大 : 1.5 mm², Tube |
| 注文番号 | 2639520000 |
| 種別 | LSF-SMT 3.50/05/90PN 3.5SN BK TU SO |
| GTIN (EAN) | 4050118657289 |
| 数量 | 30 items |
| 製品データ |
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14 |
| パッケージ | Tube |
| 深さ | 14.75 mm |
| 奥行き（インチ） | 0.581 inch |
| 高さ | 12 mm |
| 高さ（インチ） | 0.472 inch |
| 下位バージョンの高さ | 8.5 mm |
| 正味重量 | 3.03 g |
| 連続動作温度、最大 | 120 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| PCB の取り付け | THT/THRはんだ接続 |
| はんだピン寸法 | 0.35 x 0.8 mm |
| はんだピン寸法 = d 公差 |
|
| はんだ付け工程 |
リフローハンダ付け
手動はんだ付け フローはんだ付け |
| カテゴリー | Cat. 5 |

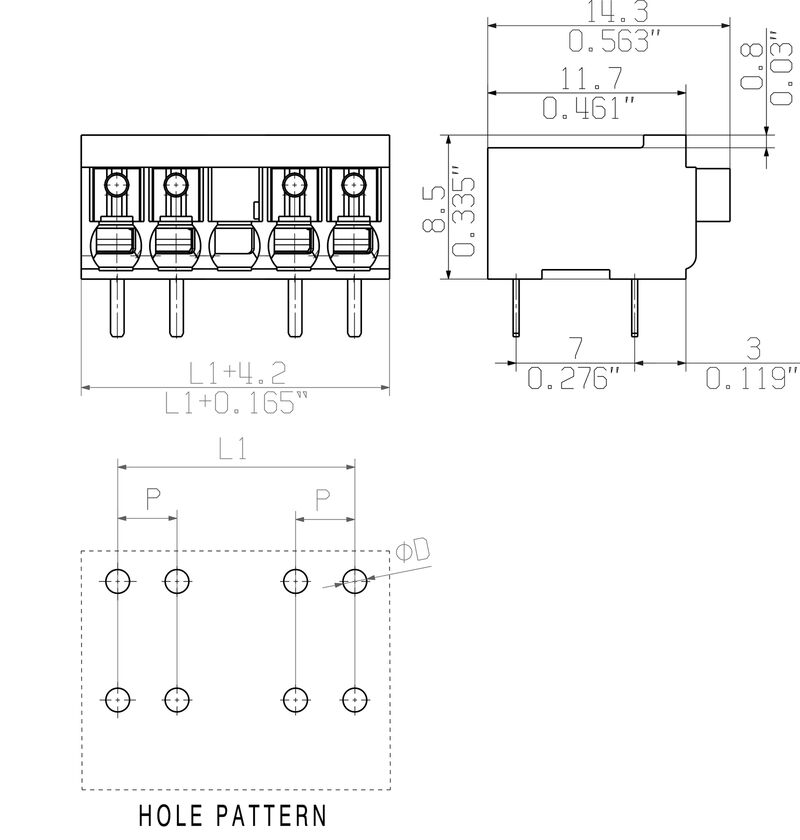

| ソルダーアイレット穴直径 (D) | 1.1 mm |
| ソルダーアイレット穴直径公差 (D) | +0.1 mm |
| ソルダーピン長 (l) | 3.5 mm |
| ソルダーピン長 公差 |
|
| ソルダーピン長 公差 | 0 / -0.3 mm |
| ピッチ (mm) (P) | 3.5 mm |
| ピッチ (インチ) (P) | 0.138 " |
| 保護度合い | IP20 |
| 側面終端、特性 | 閉側 |
| 性能カテゴリ | Cat. 5 |
| 極当たりソルダーピン数 | 2 |
| 極数 | 4 |
| 製品ファミリー | OMNIMATEシグナル – シリーズLSF |
| 体積抵抗 | 1.60 mΩ |
| 絶縁材 | LCP GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | IIIa |
| 比較追跡指数（CTI） | ≥ 175 |
| Moisture Level (MSL) | 1 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| はんだ接続の層構造 | 4...6 µm Sn matt |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 120 °C |
| 温度範囲、設置、最小 | -30 °C |
| 温度範囲、設置、最大 | 120 °C |
| クランプ範囲、最小 | 0.13 mm² |
| クランプ範囲、最大 | 1.5 mm² |
| 配線接続断面 AWG、最小 | AWG 28 |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 固定式、最小 H05（07） V-U | 0.2 mm² |
| 固定式、最大 H05（07） V-U | 1.5 mm² |
| フレキシブル、最小 H05（07） V-K | 0.2 mm² |
| フレキシブル、最大H05（07） V-K | 1.5 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 0.25 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 0.75 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 0.25 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 1.5 mm² |
| クランプ導体 |
|
| 参照テキスト |
フェルールの長さは、製品と定格電圧に応じて選択されます。
プラスチック製カラーの外径はピッチ（P）より大きくできません |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 17.5 A |
| 定格電流、最大極数（Tu=20°C） | 16 A |
| 定格電流、最小極数 （Tu=40°C） | 17.5 A |
| 定格電流、最大極数 （Tu=40°C） | 14 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 320 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 160 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 160 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 2.5 kV |
| 短時間耐電流抵抗 | 3 x 1sで80 A |
| 定格電圧 (グループ B/CSA 使用) | 300 V |
| 定格電圧 (グループ D/CSA 使用) | 300 V |
| 定格電流（グループ B/CSA 使用） | 10 A |
| 定格電流 (グループ D/CSA 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 28 |
| 導体断面積、AWG、最大 | AWG 14 |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 300 V |
| 定格電圧 (グループ D / UL 1059 使用) | 300 V |
| 定格電流 (グループ B / UL 1059 使用) | 12 A |
| 定格電流 (グループ D / UL 1059 使用) | 10 A |
| 導体断面積、AGW、最小 | AWG 28 |
| 導体断面積、AWG、最大 | AWG 14 |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | Tube |
| VPE 長 | 557 mm |
| VPE幅 | 21 mm |
| VPEの高さ | 15 mm |
| 試験：マーキングの耐久性 |
|
| テスト：クランプ可能な断面 |
|
| 導体の損傷や偶発的な緩みをテストする |
|
| 引き抜き試験 |
|
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_257174) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2639520000) |
| 製品変更通知 |
[Capacity expansion of LSF-SMT stamping tools](https://mdcop.weidmueller.com/mediadelivery/asset/900_293372)
[Kapazitätserweiterung der Stanzwerkzeuge LSF-SMT](https://mdcop.weidmueller.com/mediadelivery/asset/900_293373) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
