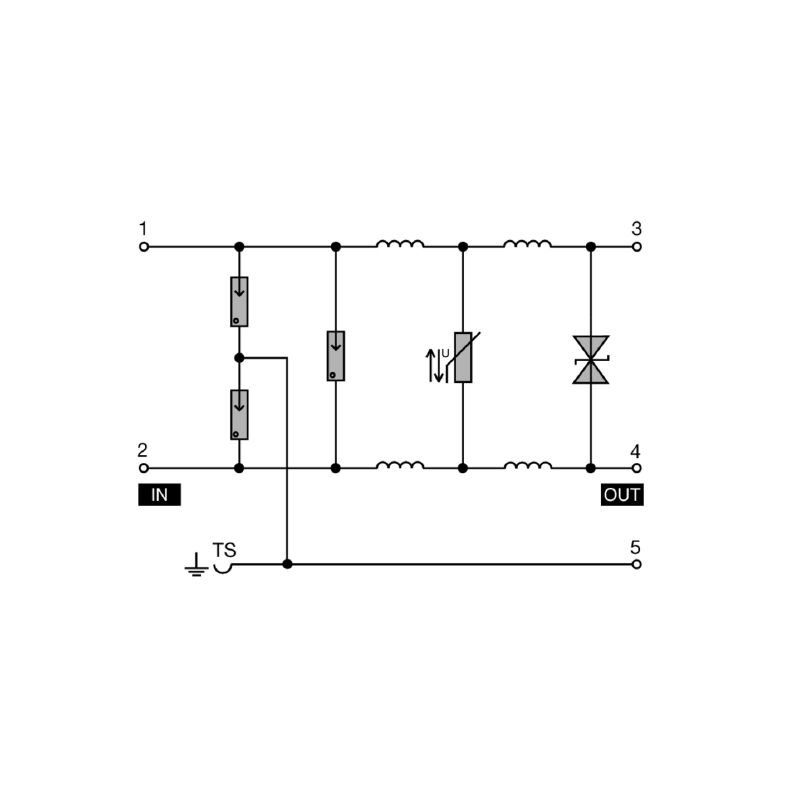

製品情報
| バージョン | 計装機器と制御機器のサージ保護, 測定・制御機器のサージ保護 |
| 注文番号 | 8704240000 |
| 種別 | MCZ OVP CL FG 24VUC 0,5A |
| GTIN (EAN) | 4032248524341 |
| 数量 | 10 items |
| 深さ | 63.5 mm |
| 奥行き（インチ） | 2.5 inch |
| 高さ | 91 mm |
| 高さ（インチ） | 3.583 inch |
| 幅 | 6 mm |
| 幅（インチ） | 0.236 inch |
| 正味重量 | 24.29 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -40 °C...60 |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c9db83e7-2b25-44e1-8d26-da64d426373f |
| UL 94 可燃性等級 | V-0 |
| セグメント | 測定 – 監視 – 設定 |
| バージョン | 測定・制御機器のサージ保護 |
| レール | TS 35 |
| 保護度合い | IP20 |
| 色 | 黒色 |
| 設計 | 端子 |
| 高さ（TS 35） | 63.5 mm |
| サージ電圧カテゴリー | III |
| 汚染度 | 2 |
| IEC 61643-21準拠の要件カテゴリー | D1 |
| インダクタンスLおよびL1 | 75 µH |
| ヒューズ | 0.5 A |
| 体積抵抗 | 2.50 Ω |
| 出力側の保護レベル 導体 - PE 1kV/µs 、通常 | 40 V |
| 出力側の保護レベル 導体 - PE 8/20 µs 、通常 | 65 V |
| 出力側の保護レベル 導体 - 導体 1 kV/µs 、通常 | 40 V |
| 出力側の保護レベル 導体 - 導体 8/20 µs 、通常 | 65 V |
| 動作時間 | ≤ 100 ps |
| 動作電圧 | 38 V |
| 動作電流、I最大 | 0.5 A |
| 定格電圧 (AC) | 24 V |
| 定格電圧 (DC) | 24 V |
| 定格電圧 (DC)、最大. | 38 V |
| 定格電流 IN | 0.5 A |
| 放電電流、Iimp (10/350µs) | 1 kA |
| 放電電流、最大 (8/20 µs) | 5 kA |
| 最大連続電圧、Uc（AC） | 28 V |
| 標準 | HART-compatible |
| 負荷抵抗での制限周波数（-3dB） | 500 kHz 240 |
| 雷テスト電流Iimp (10/350 µs) | 1 kA |
| 電圧種別 | AC/DC |
| 断面 | 1.5 mm² |
| 被覆剥き長さ | 8 mm |
| 導体接続方法 | バネ接続 |
| 接続方式 | 耐張クランプ接続 |
| 被覆剝き長さ、定格接続 | 8 mm |
| クランプ範囲、定格接続 | 1.5 mm² |
| クランプ範囲、最小 | 0.5 mm² |
| クランプ範囲、最大 | 1.5 mm² |
| 配線接続断面 AWG、最小 | AWG 26 |
| 導体接続断面積 AWG、最大. | AWG 16 |
| 導体断面、固定式、最小 | 0.5 mm² |
| 導体断面、固定式、最大 | 1.5 mm² |
| 導体断面積、固定式、最小. (AWG) | AWG 26 |
| 導体断面積、固定式、最大. (AWG) | AWG 16 |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 1.5 mm² |
| 導体断面積、細径撚線、最小. (AWG) | AWG 26 |
| 導体断面積、細径撚線、最大. (AWG) | AWG 16 |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 1.5 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最小 | 0.5 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最大 | 1.5 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 電圧種別 | AC/DC |
| 保護度合い | IP20 |
| 色 | 黒色 |
| 承認/証明書/適合証明書 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86280) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55110) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8704240000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8704240000) |
| ユーザ文書 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35435) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 認可 |  |
| ROHS | 適合 |
