製品情報

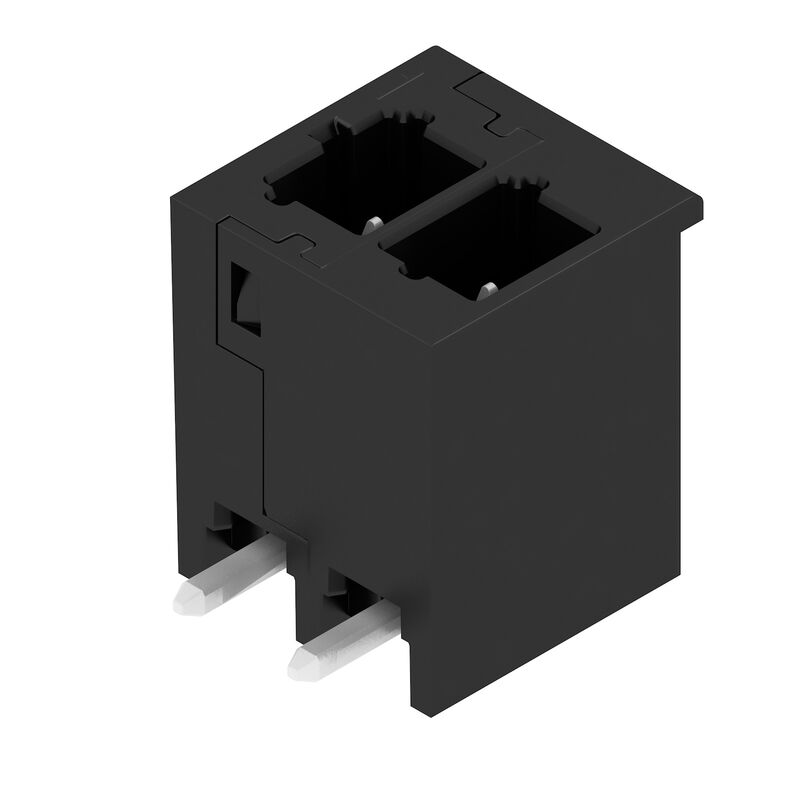

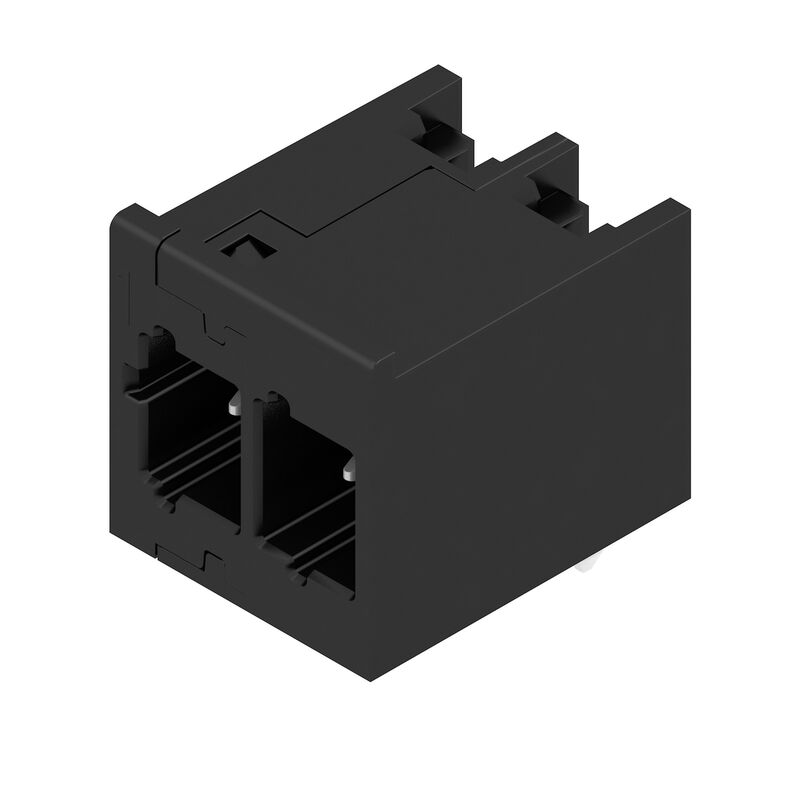

| バージョン | プリント基板用プラグインコネクタ, オス型ヘッダー, THT/THRはんだ接続, ピッチ (mm) (P): 5.00 mm, 極数: 2, 90°, Tube |
| 注文番号 | 2741400000 |
| 種別 | MHS 5/02 H T3 B T |
| GTIN (EAN) | 4064675055389 |
| 数量 | 48 items |
| 製品データ |
IEC: 400 V / 26.8 A UL: 300 V / 18.5 A |
| パッケージ | Tube |
| 深さ | 14 mm |
| 奥行き（インチ） | 0.551 inch |
| 高さ | 15.1 mm |
| 高さ（インチ） | 0.594 inch |
| 下位バージョンの高さ | 11.9 mm |
| 幅 | 11.38 mm |
| 幅（インチ） | 0.448 inch |
| 正味重量 | 1.781 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品ファミリー | OMNIMATE 4.0 |
| 接続方式 | 基板接続 |
| PCB の取り付け | THT/THRはんだ接続 |
| ピッチ (mm) (P) | 5 mm |
| ピッチ (インチ) (P) | 0.197 " |
| 外向きエルボ | 90° |
| 極数 | 2 |
| 極当たりソルダーピン数 | 1 |
| ソルダーピン長 (l) | 3.2 mm |
| はんだピン寸法 | 1.0 x 1.0 mm |
| ソルダーアイレット穴直径 (D) | 1.4 mm |
| ソルダーアイレット穴直径公差 (D) | +0.1 mm |
| はんだパッドの外径 | 2.3 mm |
| テンプレート開口径 | 2.1 mm |
| L1 (mm) | 5 mm |
| L1 (インチ) | 0.197 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| DIN VDE 57 106に適合したタッチセーフ保護 | プリント基板の上にタッチセーフ |
| DIN VDE 0470に適合したタッチセーフ保護 | IP 20 |
| 保護度合い | IP20 |
| 体積抵抗 | ≤5 mΩ |
| プラギング回数 | ≥ 25 |
| 差し込み力 / 極、最大. | 8.5 N |
| 引張強度/極、最大. | 8.5 N |
| 絶縁材 | PA 9T |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | I |
| 比較追跡指数（CTI） | ≥ 600 |
| Moisture Level (MSL) | 1 |
| UL 94 可燃性等級 | V-0 |
| 接点ベース素材 | CuMg |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| 錫メッキの種別 | つや消し |
| 保管温度、最小 | -25 °C |
| 保管温度、最大 | 55 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 100 °C |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 26.8 A |
| 定格電流、最大極数（Tu=20°C） | 19.7 A |
| 定格電流、最小極数 （Tu=40°C） | 23.1 A |
| 定格電流、最大極数 （Tu=40°C） | 16.9 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 400 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 320 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 250 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 4 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 4 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 4 kV |
| クリアランス、最小 | 4 mm |
| 沿面距離、最小 | 5.4 mm |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 300 V |
| 定格電圧 (グループ D / UL 1059 使用) | 300 V |
| 定格電圧（グループ F / UL 1059 使用） | 420 V |
| 定格電流 (グループ B / UL 1059 使用) | 18.5 A |
| 定格電流 (グループ D / UL 1059 使用) | 10 A |
| クリアランス距離、最小 | 4 mm |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| 沿面距離、最小 | 5.6 mm |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| 承認/証明書/適合証明書 |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_172936) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2741400000) |
| 製品変更通知 |
[20210526 Technical change to MPS 5 and MHS 5 H](https://mdcop.weidmueller.com/mediadelivery/asset/900_225486)
[20210526 Technische Änderung zu MPS 5 und MHS 5 H](https://mdcop.weidmueller.com/mediadelivery/asset/900_225487) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
