製品情報

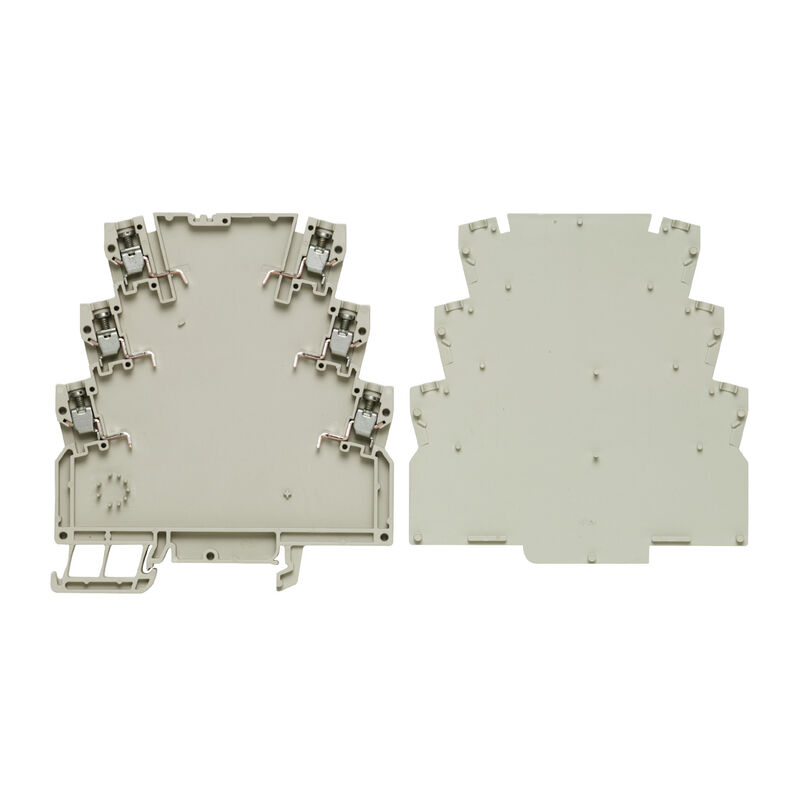

| バージョン | 取り付けレールハウジング, OMNIMATEハウジング – MICROBOX ペブルグレー, 完全なエンクロージャ, 接続技術, 幅: 6.1 mm |
| 注文番号 | 1925740000 |
| 種別 | MHS 6 |
| GTIN (EAN) | 4032248567935 |
| 数量 | 10 items |

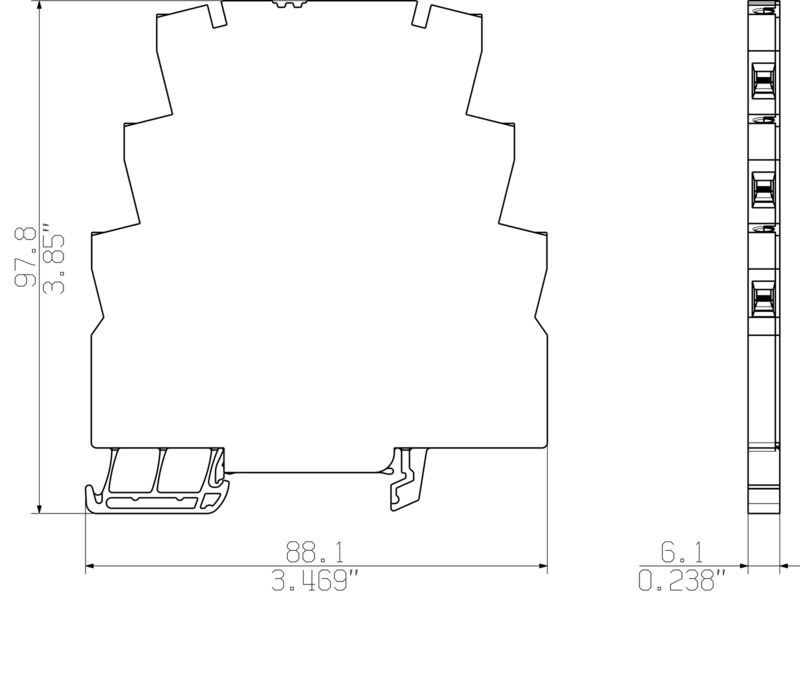

| 深さ | 88.1 mm |
| 奥行き（インチ） | 3.468 inch |
| 高さ | 97.8 mm |
| 高さ（インチ） | 3.85 inch |
| 幅 | 6.1 mm |
| 幅（インチ） | 0.24 inch |
| 長さ | 88 mm |
| 長さ（インチ） | 3.465 inch |
| 正味重量 | 33.1 g |
| REACH SVHC | / |
| 定格電流、最大極数（Tu=20°C） | 10 A |
| 定格電流、最大極数 （Tu=40°C） | 10 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 400 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 320 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 250 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 4 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 4 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 4 kV |
| UL 94 可燃性等級 | V-0 |
| 絶縁材 | Wemid (PA) |
| 絶縁材グループ | IIIa |
| カラーチャート（類似） | RAL 7032 |
| 保護度合い | IP20 |
| 封止オプション | はい |
| 色 | ペブルグレー |
| PCB 形状の公差 | 0.1 mm |
| 回路基板厚 | 1 mm |
| 接続レベル数 | 3 |
| PCB の数、最大 | 1 |
| 換気口数 | 0 |
| 渡り配線の持続電流 | 10 A |
| 渡り配線 / PCBの持続電流 | 32 A |
| 渡り配線 | はい |
| PCBへの接点タイプ | はんだ接続、直接 |
| 接続方式 | クランプヨークねじ接続 |
| フリップカバー取り付け可能 | いいえ |
| マーカー一体化可能 | はい |
| 機能ポート統合の準備として切り出す | いいえ |
| クランプ範囲、最小 | 0.13 mm² |
| クランプ範囲、最大 | 4 mm² |
| 配線接続断面 AWG、最小 | AWG 26 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 固定式、最小 H05（07） V-U | 0.5 mm² |
| 固定式、最大 H05（07） V-U | 4 mm² |
| フレキシブル、最小 H05（07） V-K | 0.5 mm² |
| 最大クランプ範囲 | 4 mm² |
| エンジニアリングデータ |
[CAD data -- PCB contour with soldering pads](https://mdcop.weidmueller.com/mediadelivery/asset/900_73522)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_191121) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1925740000) |
| 技術文書 | [PCB contour drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_73523) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-02 |
| ECLASS 12.0 | 27-18-27-02 |
| ECLASS 13.0 | 27-19-05-01 |
| ROHS | 適合 |
