MHS 7S/06 V T3 B T

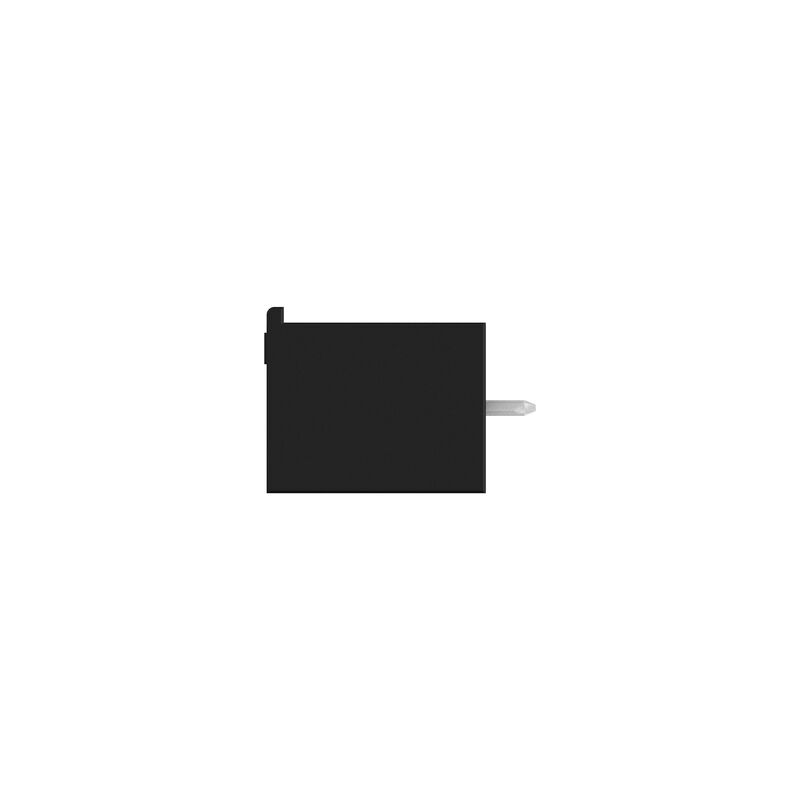

Product image
MHS 7S/06 V T3 B T

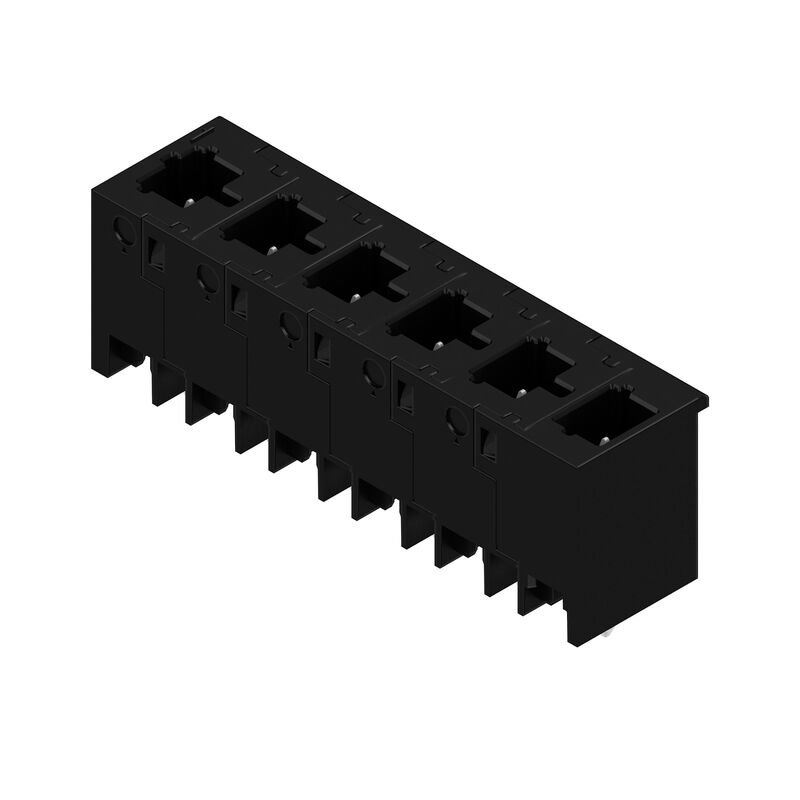

Product image
MHS 7S/06 V T3 B T
Dimensional drawing
MHS 7S/06 V T3 B T
MHS 7S/06 V T3 B T

MHS 7S/06 V T3 B T

Connecteur pour circuit imprimé, Connecteur mâle, Raccordement soudé THT/THR, Pas en mm (P): 7.50 mm, Nombre de pôles: 6, 180°, Tube

Produkt-ID 8000078318
Ladda ner datablad Tekninen tuki Tuotelataukset
Är en motdel till 2 Använda produkter 7
Approvals Informations générales de commande Dimensions and weights Températures Conformité environnementale du produit Systemkennwerte Material data Rated data acc. to IEC Rated data acc. to UL 1059 Note importante Besorolások

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Informations générales de commande

Verze
Connecteur pour circuit imprimé, Connecteur mâle, Raccordement soudé THT/THR, Pas en mm (P): 7.50 mm, Nombre de pôles: 6, 180°, Tube
Číslo objednávky
8000078318
Typ
MHS 7S/06 V T3 B T
GTIN (EAN)
4064675622680
Qty.
12 items
Product data
IEC: 1000 V / 34.6 A
UL: 300 V / 18.5 A
Packaging
Tube

Dimensions and weights

Hloubka
11,9 mm
Depth (inches)
0,469 inch
Výška
17,2 mm
Magasság (coll)
0,677 inch
Legalacsonyabb változat magassága
14 mm
Šířka
43,9 mm
Larghezza (pollici)
1,728 inch
Net weight
8,943 g

Températures

Okolní teplota
-50 °C…125 °C

Conformité environnementale du produit

Stav souladu se směrnicí RoHS
Conforme sans exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Systemkennwerte

Skupina produktů
OMNIMATE 4.0
Typ připojení
Raccordement sur platine
Mounting onto the PCB
THT/THR-forrasztott csatlakozással
Pitch in mm (P)
7,5 mm
Pitch in inches (P)
0,295 "
Outgoing elbow
180°
Počet pólů
6
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Rozměry pájecích pinů
1,0 x 1,0 mm
Solder eyelet hole diameter (D)
1,4 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
37,5 mm
L1 i tum
1,476 "
Antal rader
1
Polradstal
1
Skyddsklass
IP20
Stickcykler
≥ 25
Max. instickskraft/pol
9 N
Max. dragkraft/pol
8 N

Material data

Insulating material
PA 9T
Colour
noir
Colour chart (similar)
RAL 9011
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Contact base material
CuMg
Contact material
Cu-legering
Contact surface
förtennad
Typ av förtenning
matt
Lagertemperatur, min.
-25 °C
Lagertemperatur, max.
55 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
125 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current at min. number of poles (Tu = 20 °C)
34,6 A
Rated current, max. number of poles (Tu=20°C)
29,1 A
Rated current, min. number of poles (Tu=40°C)
30,7 A
Rated current at max. number of poles (Tu = 40 °C)
25,9 A
Rated voltage for surge voltage class (pollution degree II/2)
1 000 V
Rated voltage for surge voltage class (pollution degree III/2)
500 V
Rated voltage for surge voltage class (pollution degree III/3)
400 V
Rated impulse voltage for surge voltage class (pollution degree II/2)
4 kV
Rated impulse voltage for surge voltage class (pollution degree III/2)
6 kV
Rated impulse voltage for surge voltage class (contamination degree III/3)
6 kV
Clearance, min.
6,5 mm
Creepage distance, min.
7,1 mm

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated voltage (Use group F / UL 1059)
760 V
Rated current (Use group B / UL 1059)
18,5 A
Jmenovitý proud (aplikační skupina C / UL 1059)
18,5 A
Rated current (Use group D / UL 1059)
5 A
Märkström (användargrupp F / UL 1059)
18,5 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Note importante

IPC shoda
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Poznámky
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Forrasztószem átmérője D = 1,4+0,1 mm
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
