製品情報

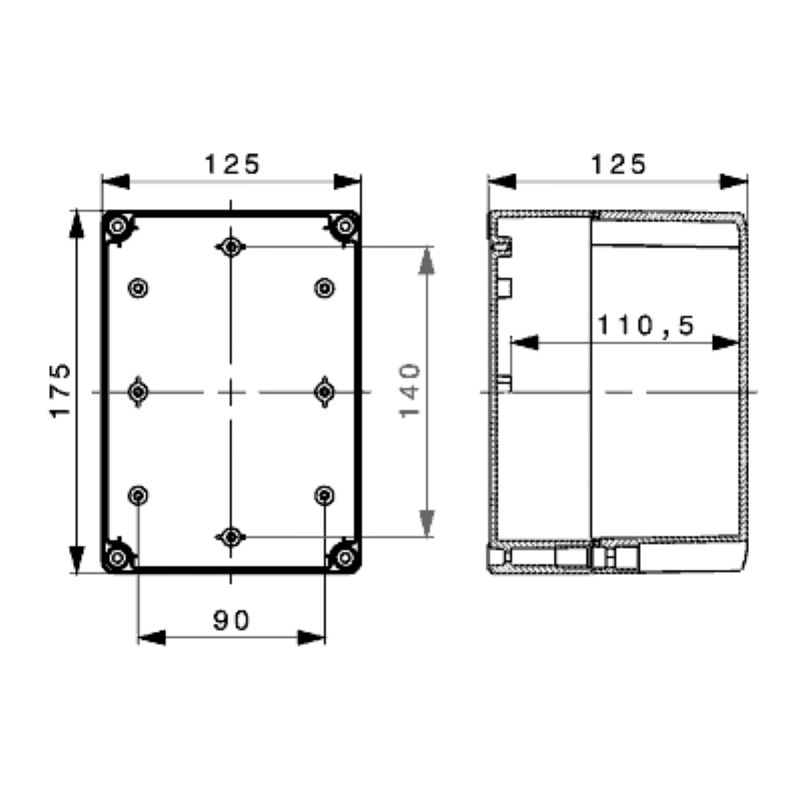

| バージョン | MPC（ポリカーボネート空エンクロージャ）, 空エンクロージャ, 高さ: 125 mm, 幅: 175 mm, 深さ: 125 mm, 材質: ポリカーボネート, 未処理, 薄いグレー, 透明 |
| 注文番号 | 9535340000 |
| 種別 | MPC 12/17/12 TRSP |
| GTIN (EAN) | 4032248009237 |
| 数量 | 1 items |
| 深さ | 125 mm |
| 奥行き（インチ） | 4.921 inch |
| 高さ | 125 mm |
| 高さ（インチ） | 4.921 inch |
| 幅 | 175 mm |
| 幅（インチ） | 6.89 inch |
| 正味重量 | 525 g |
| 動作温度 | -50 °C...130 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 6 |
| M16 | 4 |
| M20 | 4 |
| M12 | 4 |
| M16 | 3 |
| M20 | 3 |
| DoC LVD（適合宣言番号） | DoC DE PS2420 201008 001ISS00 |
| アクセス開口部：高さ | 121.5 mm |
| アクセス開口：幅 | 171.5 mm |
| エンクロージャ付属品 | 孔4.5 mm |
| シール材 | ポリウレタン |
| フランジプレート | いいえ |
| 使用範囲 |
システムとテクノロジーの構築
輸送 包装業界 機械製造 |
| 保護度合い |
IP66
IP67 |
| 動作温度、最大 | 130 °C |
| 動作温度、最小 | -50 °C |
| 材質 | ポリカーボネート |
| 積分固定 | タッピングねじによる |
| 素材の厚み | 3.5 mm |
| 蓋 | はい |
| 蓋のねじ数 | 4 |
| 蓋ネジ用トルク | 0.8 Nm |
| 蓋付け | ポリアミド製プラスねじ4本 |
| 衝撃耐性 | IK08 |
| 表面仕上 | 未処理 |
| 設置アドバイス | ねじ取り付け |
| WDU 10 / ZDU 10 | 1x11 |
| WDU 16 / ZDU 16 | 1x5 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x22 |
| WDU 35 / ZDU 35 | 1x4 |
| WDU 4 / ZDU 4 | 1x19 |
| WDU 6 / ZDU 6 | 1x14 |
| WDU 10 / ZDU 10 | 1x6 |
| WDU 16 / ZDU 16 | 1x5 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x13 |
| WDU 35 / ZDU 35 | 1x4 |
| WDU 4 / ZDU 4 | 1x11 |
| WDU 6 / ZDU 6 | 1x8 |
| 承認/証明書/適合証明書 | [EU Declaration of Conformity - MPC Empty Enclosures - DoC DE PS2420 201008 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_250956) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_76927) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9535340000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9535340000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| ROHS | 適合 |
付属品
-
商品番号:9535560000販売単位:1 items
MPC（ポリカーボネート空エンクロージャ）, 取り付けプレート, 取り付けプレート, 高さ: 125 mm, 幅: 175 mm, 材質: スチール板、亜鉛メッキ, 亜鉛めっき
-
商品番号:9535600000販売単位:1 items
MPC（ポリカーボネート空エンクロージャ）, 取付けフット, 固定ラグ, 高さ: 30 mm, 幅: 15 mm, 深さ: 10 mm, 材質: プラスチック
-
商品番号:8000037600販売単位:20 items
レール, TS 35, TS 35 x 7.5, 幅: 90 mm, スロットなし, スチール, ガルバニ亜鉛メッキおよび不動態化
-
商品番号:9535640000販売単位:100 items
MPC（ポリカーボネート空エンクロージャ）, 取付けねじ, ねじ, 高さ: 12.5 mm, 幅: 7 mm, 深さ: 12.5 mm, 材質: スチール、亜鉛メッキ
-
商品番号:1277220000販売単位:1 items
KLIPPONPOK, 接地ピン, その他, 高さ: 21 mm, 幅: 21 mm, 深さ: 48.7 mm, 材質: 真鍮
-
-
商品番号:1868550000販売単位:10 items
DAE（換気要素）, 調圧エレメント, ストレート, M 12, 10 mm, IP66, IP68, IP69K, ステンレススチール 1.4305 (303)
-
商品番号:1868570000販売単位:10 items
DAE（換気要素）, 調圧エレメント, ストレート, M 12, 10 mm, IP66, IP68, IP69K, ポリアミド6
-
-
商品番号:1283430000販売単位:1 items
KLIPPONPOK, 接地ピン, その他, 高さ: 12.3 mm, 幅: 12.3 mm, 深さ: 42 mm, 材質: ステンレススチール 1.4404（316L）
-
商品番号:1283440000販売単位:1 items
KLIPPONPOK, 接地ピン, その他, 高さ: 21 mm, 幅: 21 mm, 深さ: 48.7 mm, 材質: ステンレススチール 1.4404（316L）
-
商品番号:8000037598販売単位:20 items
レール, TS 15, 幅: 4.13 mm, スロットなし, スチール, 亜鉛めっき, クロムメッキ
-
商品番号:1277250000販売単位:1 items
KLIPPONPOK, 接地ピン, その他, 高さ: 12.3 mm, 幅: 12.3 mm, 深さ: 42 mm, 材質: 真鍮
