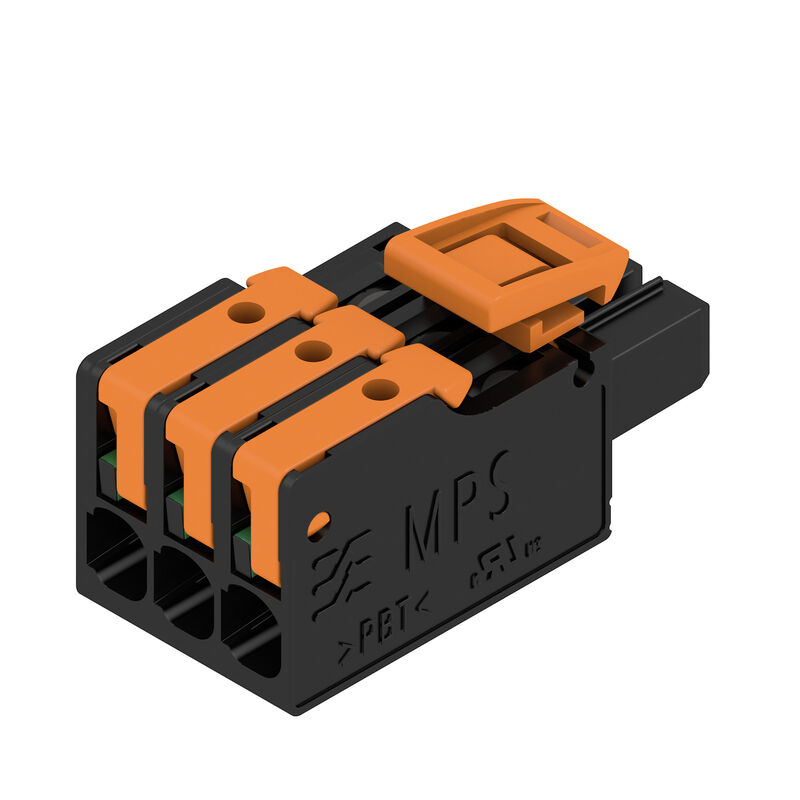

MPS 5/03 S F2 TN B B

プリント基板用プラグインコネクタ, メス型プラグ, ピッチ (mm) (P): 5.00 mm, 極数: 3, 180°, 箱

商品番号 2741680000

製品情報

一般注文データ

バージョン	プリント基板用プラグインコネクタ, メス型プラグ, ピッチ (mm) (P): 5.00 mm, 極数: 3, 180°, 箱
注文番号	2741680000
種別	MPS 5/03 S F2 TN B B
GTIN (EAN)	4064675055204
数量	114 items
製品データ	IEC: 400 V / 26.8 A / 0.5 - 4 mm² UL: 300 V / 18.5 A / AWG 20 - AWG 12
パッケージ	箱

寸法と重量

深さ	34 mm
奥行き（インチ）	1.339 inch
高さ	17.5 mm
高さ（インチ）	0.689 inch
幅	15.8 mm
幅（インチ）	0.622 inch
正味重量	7.049 g

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除なし)
REACH SVHC	No SVHC above 0.1 wt%

システムパラメータ

製品ファミリー	OMNIMATE 4.0
接続方式	フィールド接続

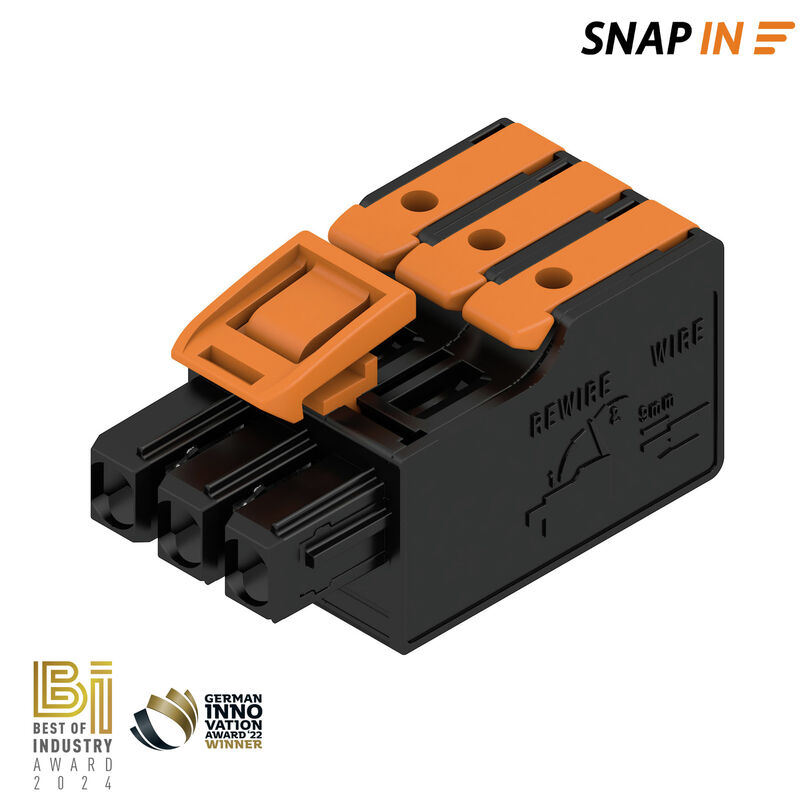

導体接続方法	SNAP IN
ピッチ (mm) (P)	5 mm
ピッチ (インチ) (P)	0.197 "
導体取り出し方向	180°
極数	3
L1 (mm)	10 mm
L1 (インチ)	0.394 "
行数	1
ピンモデルシリーズ数量	1
DIN VDE 57 106に適合したタッチセーフ保護	フィンガータッチセーフ
DIN VDE 0470に適合したタッチセーフ保護	IP 20
保護度合い	IP20
体積抵抗	≤5 mΩ
被覆剥き長さ	9 mm
被覆剥き長さ公差	最小：: 8 mm 最大.: 10 mm
プラギング回数	25
差し込み力 / 極、最大.	8.5 N
引張強度/極、最大.	8.5 N

材料データ

絶縁材	PBT GF
色	黒色
カラーチャート（類似）	RAL 9011
絶縁材グループ	I
比較追跡指数（CTI）	≥ 600
UL 94 可燃性等級	V-0
接点材質	銅合金
接触表面	錫メッキ
保管温度、最小	-25 °C
保管温度、最大	55 °C
動作温度、最小	-50 °C
動作温度、最大	125 °C

接続に適した導体

クランプ範囲、最小	0.34 mm²
クランプ範囲、最大	4 mm²
固定式、最小 H05（07） V-U	0.5 mm²
固定式、最大 H05（07） V-U	2.5 mm²
フレキシブル、最小 H05（07） V-K	0.5 mm²
フレキシブル、最大H05（07） V-K	4 mm²
w. プラスチックカラーフェルール、DIN 46228 pt 4、最小.	0.34 mm²
プラスチックカラー付フェルール　DIN 46228 pt 4、最大	2.5 mm²
w. フェルール、DIN 46228 pt 1、最小.	0.34 mm²
ワイヤエンドフェルール付　DIN 46228 pt 1、最大	2.5 mm²
絶縁物外径、最大	4 mm
クランプ導体	導体接続断面: 公称: 0.34 mm² フェルール端子: 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 9025770000 導体接続断面: 公称: 0.5 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 9025870000 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 9004050000 導体接続断面: 公称: 0.75 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 9025860000 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 0542500000 導体接続断面: 公称: 1 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 9025950000 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 0282800000 導体接続断面: 公称: 1.5 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 0635100000 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 0186500000 導体接続断面: 公称: 2.5 mm² フェルール端子: 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 9019160000 被覆剥き長さ: 公称: 10 mm 推奨フェルール端子: 9004080000
参照テキスト	プラスチック製カラーの外径はピッチ（P）より大きくできませんフェルールの長さは、製品と定格電圧に応じて選択されます。

IEC規格に準拠した公称データ

標準に準拠して検査済	IEC 60664-1 IEC 61984
定格電流、最小極数（Tu=20°C）	26.8 A
定格電流、最大極数（Tu=20°C）	19.7 A
定格電流、最小極数（Tu=40°C）	23.1 A
定格電流、最大極数（Tu=40°C）	16.9 A
サージ電圧等級の定格電圧/汚染度 II/2	400 V
サージ電圧等級の定格電圧/汚染度 III/2	320 V
サージ電圧等級の定格電圧 / 汚染度 III/3	250 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2	4 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2	4 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3	4 kV

UL 1059に準拠した公称データ

設定（cURus）	CURUS
証明書番号（cURus）	E60693
定格電圧 (グループ B / UL 1059 使用)	300 V
定格電圧 (C/UL 1059 グループ使用)	150 V
定格電圧 (グループ D / UL 1059 使用)	300 V
定格電流 (グループ B / UL 1059 使用)	18.5 A
定格電圧（使用グループ C/UL 1059 ）	18.5 A
定格電流 (グループ D / UL 1059 使用)	18.5 A
導体断面積、AGW、最小	AWG 20
導体断面積、AWG、最大	AWG 12
承認値への参照	仕様は最大値です – 詳細については承認証明書を参照してください。

重要なメモ

IPC準拠

適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。

注意事項

定格断面積および最小値に関連する定格電流極数。

図面上のP =　ピッチ

公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。

プラスチック製カラーのないワイヤエンドフェルールをDIN 46228/1に

OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません

平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能

製品イメージ

製品イメージ 09	[MAM_Cumulus:174727](null)
図表タイトル 09	製品の利点
画像サブタイトル - 09	Easy one-handed use of top-fixation

ダウンロード

承認/証明書/適合証明書	[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337) [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
エンジニアリングデータ	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_172921)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2741680000)
製品変更通知	[20210526 Technical change to MPS 5 and MHS 5 H](https://mdcop.weidmueller.com/mediadelivery/asset/900_225486) [20210526 Technische Änderung zu MPS 5 und MHS 5 H](https://mdcop.weidmueller.com/mediadelivery/asset/900_225487) [20210602 Technical change to MPS 5](https://mdcop.weidmueller.com/mediadelivery/asset/900_225488) [20210602 Technische Änderung zu MPS 5](https://mdcop.weidmueller.com/mediadelivery/asset/900_225489) [20230105 MPS 5 – Change of top-fixation](https://mdcop.weidmueller.com/mediadelivery/asset/900_290560) [20230105 MPS 5 – Optimierung der Top-Fixierung](https://mdcop.weidmueller.com/mediadelivery/asset/900_290561)
ユーザ文書	[Assembly instructions MPS 7S/5 EN DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_177970)
