製品情報
| バージョン | プリント基板用プラグインコネクタ, メス型プラグ, ピッチ (mm) (P): 7.50 mm, 極数: 7, 箱 |
| 注文番号 | 8000085270 |

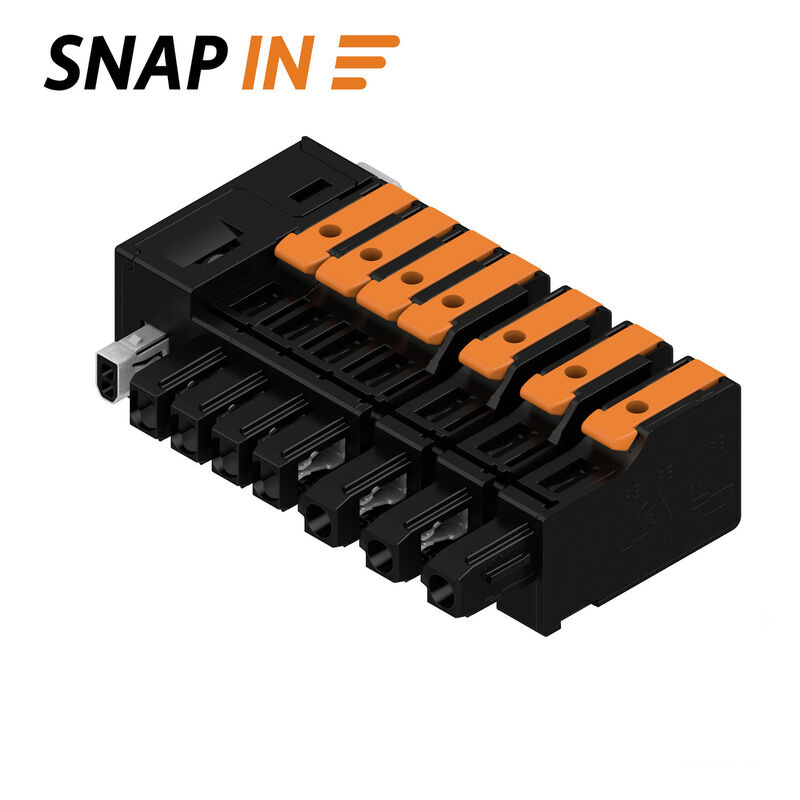

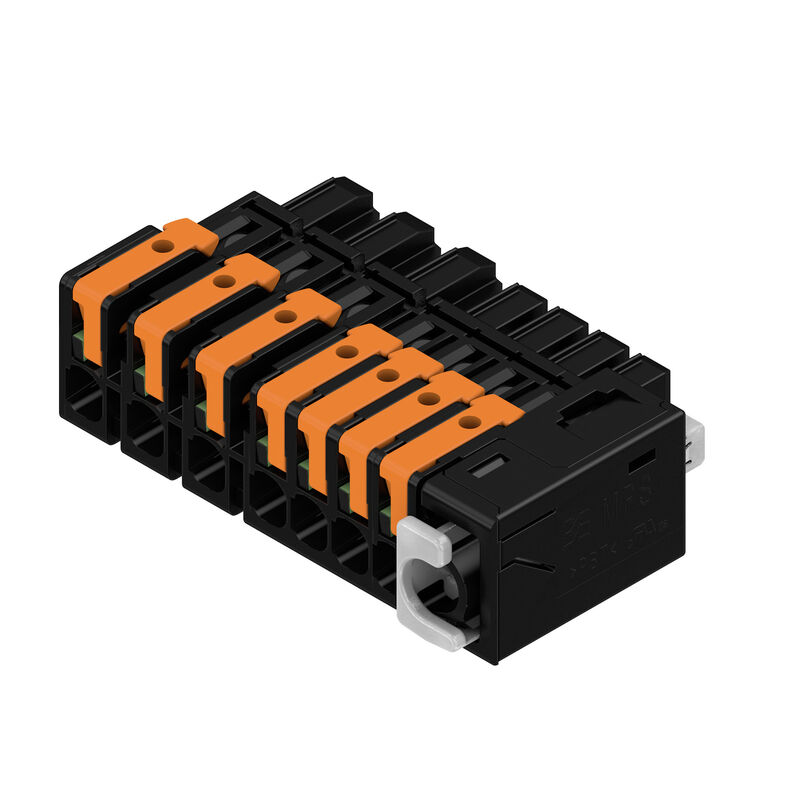

| 種別 | MPS 7S/03-5/04 D11 S TN B B |
| GTIN (EAN) | 4064675623243 |
| 数量 | 30 items |
| 製品データ |
IEC: 1000 V / 34.6 A / 0.5 - 4 mm² UL: / 18.5 A / AWG 20 - AWG 12 |
| パッケージ | 箱 |
| 深さ | 34.95 mm |
| 奥行き（インチ） | 1.376 inch |
| 高さ | 15.5 mm |
| 高さ（インチ） | 0.61 inch |
| 正味重量 | 28.14 g |
| REACH SVHC | / |
| 製品ファミリー | OMNIMATE 4.0 |
| 接続方式 | フィールド接続 |
| 導体接続方法 | SNAP IN |
| ピッチ (mm) (P) | 7.5 mm |
| 導体取り出し方向 | 180° |
| 極数 | 7 |
| L1 (mm) | 15 mm |
| L1 (インチ) | 0.591 " |
| L2（mm） | 15 mm |
| インチでの L2 | 0.591 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| 定格断面 | 2.5 mm² |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガータッチセーフ |
| DIN VDE 0470に適合したタッチセーフ保護 | IP 20 |
| 被覆剥き長さ | 9 mm |
| 被覆剥き長さ公差 |
|
| プラギング回数 | ≥ 25 |
| 差し込み力 / 極、最大. | 9 N |
| 引張強度/極、最大. | 8 N |
| 絶縁材 | PBT GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | I |
| 比較追跡指数（CTI） | ≥ 600 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| 保管温度、最小 | -25 °C |
| 保管温度、最大 | 55 °C |
| 動作温度、最小 | -40 °C |
| 動作温度、最大 | 85 °C |
| クランプ範囲、最小 | 0.34 mm² |
| クランプ範囲、最大 | 4 mm² |
| 配線接続断面 AWG、最小 | AWG 20 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 固定式、最小 H05（07） V-U | 0.5 mm² |
| 固定式、最大 H05（07） V-U | 2.5 mm² |
| フレキシブル、最小 H05（07） V-K | 0.5 mm² |
| フレキシブル、最大H05（07） V-K | 4 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 0.34 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 2.5 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 0.34 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 2.5 mm² |
| 絶縁物外径、最大 | 4 mm |
| クランプ導体 |
|
| 参照テキスト | プラスチック製カラーの外径はピッチ（P）より大きくできません |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 34.6 A |
| 定格電流、最大極数（Tu=20°C） | 29.1 A |
| 定格電流、最小極数 （Tu=40°C） | 30.7 A |
| 定格電流、最大極数 （Tu=40°C） | 25.9 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 1,000 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 1,000 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 6 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 8 kV |
| 定格電圧（グループ F / UL 1059 使用） | 1,000 V |
| 定格電流 (グループ B / UL 1059 使用) | 18.5 A |
| 定格電圧（使用グループ C/UL 1059 ） | 18.5 A |
| 定格電流 (グループ D / UL 1059 使用) | 10 A |
| 定格電流（使用グループ F/UL 1059 ） | 18.5 A |
| 導体断面積、AGW、最小 | AWG 20 |
| 導体断面積、AWG、最大 | AWG 12 |
| 接続技術（データ） | 絶縁変位接続 (IDC) |
| コネクタ規格（データ） | IEC 63171-2 |
| 接点材質（データ） | 青銅錫メッキ |
| ハウジング主要材質（データ） | 亜鉛ダイカストニッケルメッキ |
| 材料ロックレバー（データ） | ステンレススチール |
| シールド材（データ） | 錫メッキ青銅 |
| 絶縁体材料（データ） | PC UL94 V0 |
| シース直径、最小（データ） | 3.6 mm |
| シース直径、最大（データ） | 5.7 mm |
| 絶縁物断面積、最小（データ） | 0.85 |
| 絶縁物断面、最大（データ） | 1.6 |
| 耐電圧、接点/接点（データ） | ≥1000 V DC |
| 耐電圧、接点 / シールド（データ） | ≤1500 V DC |
| 通電容量（データ） | 1.4 A |
| 接点抵抗（データ） | ≤ 20 mΩ |
| 断熱材強度（データ） | ≥ 500 MΩ |
| ネットワーク標準（データ） |
IEEE 802.3bw (100 BaseT1)
IEEE 802.3cg (10BaseT1) IEEE 802.3bp (1000 BaseT1) |
| PoE/PoE+ （データ） | IEEE 802.3bu/cgに準拠したPoDL |
| アプリケーション固有の通信ケーブル設備（データ） |
ISO/IEC 11801-1 Amd.1
ISO/IEC 11801-3 Amd.1 ISO/IEC 11801-6 Amd.1 |
| 再接続能力（データ） | ≤ 4サイクル（断面が同じ） |
| 極数（電力） | 4 |
| 列数（電力） | 1 |
| ピッチ （mm）（出力） | 7.5 mm |
| インチでのピッチ（電力） | 0.295 " |
| 接点材料（電力） | CuSn |
| 接点表面（電力） | 錫メッキ |
| クランプ範囲、最小（電力） | 0.5 mm² |
| クランプ範囲、最大（出力） | 4 mm² |
| ワイヤエンドフェルール付、DIN 46228 pt 1、最小、（出力） | 0.5 mm² |
| w. フェルール端子、DIN 46228 pt 1、最小（電力） | 2.5 mm² |
| 配線断面、AWG、最小（出力） | AWG 20 |
| 配線断面、AWG、最大（出力） | AWG 12 |
| プラスチックカラー付フェルール、DIN 46228 pt 4、最小（出力） | 2.5 mm² |
| プラスチックカラー付フェルール、DIN 46228 pt 4、最大（出力） | 0.5 mm² |
| フレキシブル、最小 H05（07） V-K（出力） | 0.5 mm² |
| フレキシブル、最大H05（07） V-K（出力） | 4 mm² |
| ソリッド、H05(07) V-U（電力） | 0.5 mm² |
| ソリッド、最大 H05(07) V-U（電力） | 2.5 mm² |
| 絶縁体の外径、最大（出力） | 4 mm |
| 被覆剥き長さ（電力） | 9 mm |
| 定格電流（グループ B / UL 1059 使用）（電気） | 18.5 A |
| 定格電流（使用グループ C/UL 1059）（出力） | 18.5 A |
| 定格電流（グループ D / UL 1059 使用）（電力） | 10 A |
| 定格電流、最大極数 （Tu=20）（出力） | 34.6 A |
| 定格電流、最大極数（Tu=20°C）（電力） | 29.1 A |
| 定格電流、最小極数（Tu=40°C）（電力） | 30.7 A |
| 定格電流、最大極数 （Tu=40）（出力） | 25.9 A |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2（出力） | 4 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2（出力） | 4 kV |
| 定格電圧（使用グループB/UL 1059）（出力） | 600 V |
| 定格電圧（C/UL 1059 グループ使用）（電力） | 600 V |
| 定格電圧（使用グループD/UL 1059）（出力） | 600 V |
| サージ電圧等級の定格電圧 / 汚染度 III / 2（電力） | 1,000 V |
| サージ電圧等級の定格電圧/汚染度 III/2（出力） | 1,000 V |
| サージ電圧等級の定格電圧/汚染度 III/3（出力） | 630 V |
| クリアランス距離、最小（電力） | 9.96 mm |
| 極数（信号） | 5 |
| mmでのピッチ（信号） | 5 mm |
| インチでのピッチ（信号） | 0.197 " |
| 接点材質（信号） | CuSn |
| 接触面（信号） | 錫メッキ |
| クランプ範囲、最小（信号） | 0.5 mm² |
| クランプ範囲、最大（信号） | 4 mm² |
| 導体断面積、AWG、最小（信号） | AWG 20 |
| 導体断面積、AWG、最大（信号） | AWG 12 |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小（信号） | 0.5 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大（信号） | 2.5 mm² |
| w. フェルール端子、DIN 46228 pt 1、最小（信号） | 0.5 mm² |
| w. フェルール、DIN 46228 pt 1、最小（信号） | 2.5 mm² |
| フレキシブル、最小 H05（07） V-K（信号） | 0.5 mm² |
| 細線仕様、最大 H05(07) V-K（信号） | 4 mm² |
| ソリッド、最小、H05(07) V-U（信号） | 0.5 mm² |
| ソリッド、最大 H05(07) V-U（信号） | 2.5 mm² |
| 断熱材の外径、最大。（信号） | 4 mm |
| 被覆剥き長さ（信号） | 9 mm |
| 定格電流（グループ B / UL 1059 使用）（信号） | 18.5 A |
| 定格電流（使用グループC/UL 1059）（信号） | 18.5 A |
| 定格電流（グループ D / UL 1059 使用）（信号） | 10 A |
| 定格電流、最小極数（Tu=20°C）（信号） | 26.8 A |
| 定格電流、最大極数（Tu=20°C）（信号） | 19.7 A |
| 定格電流、最小極数（Tu=40°C）（信号） | 23.1 A |
| 定格電流、最大極数（Tu=40°C）（信号） | 16.9 A |
| サージ電圧等級の定格突入電圧 / 汚染度 II/ 2（信号） | 4 kV |
| サージ電圧等級の定格突入電圧 / 汚染度 III / 2（信号） | 4 kV |
| サージ電圧等級の定格突入電圧 / 汚染度 III / 3（信号） | 4 kV |
| 定格電圧（使用グループB/UL 1059）（信号） | 600 V |
| 定格電流（使用グループ C/UL 1059）（信号） | 600 V |
| 定格電圧（グループ D / UL 1059 使用）（信号） | 600 V |
| サージ電圧等級の定格電圧 / 汚染度 II / 2（信号） | 400 V |
| サージ電圧等級の定格電圧 / 汚染度 III/2（信号） | 320 V |
| サージ電圧等級の定格電圧 / 汚染度 III / 3（信号） | 250 V |
| クリアランス距離、最小（信号） | 7.5 mm |
| 沿面距離、最小（信号） | 7.5 mm |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| 承認/証明書/適合証明書 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305321) |
| ユーザ文書 | [Assembly instructions MPS 5 D11 and MPS 7S-5 D11 EN DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_311143) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-03-02 |
| ECLASS 13.0 | 27-46-03-02 |
