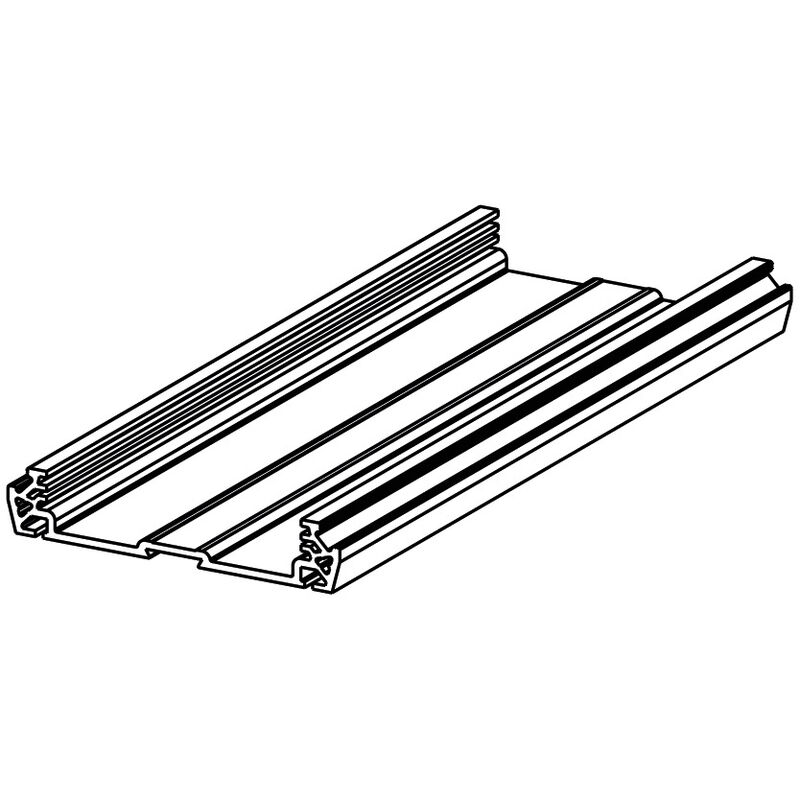

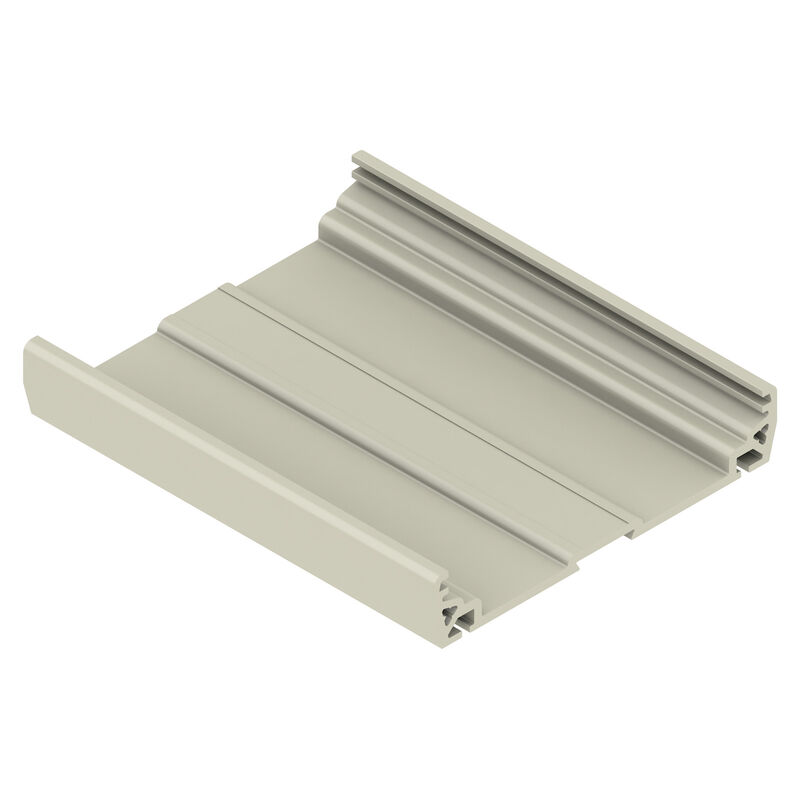

PF RS 80 GR 2000MM

プロファイルハウジング, RS 80 ペブルグレー, 押し出しプロファイル, 幅: 2000 mm

商品番号 4183130000

製品情報

一般注文データ

バージョン	プロファイルハウジング, RS 80 ペブルグレー, 押し出しプロファイル, 幅: 2000 mm
注文番号	4183130000
種別	PF RS 80 GR 2000MM
GTIN (EAN)	4008190235178
数量	2

寸法と重量

深さ	15.7 mm
奥行き（インチ）	0.618 inch
高さ	84 mm
高さ（インチ）	3.307 inch
幅	2,000 mm
幅（インチ）	78.74 inch
正味重量	412.5 g

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除なし)
REACH SVHC	No SVHC above 0.1 wt%

材質データ

UL 94 可燃性等級	V-0
材質	PVC
絶縁材	PVC
表面仕上	未処理

一般データ

カラーチャート（類似）	RAL 7032
保護度合い	IP20がインストール済み
封止オプション	いいえ
色	ペブルグレー

重要なメモ

製品情報

3 つの高さが、カバープロファイルとエンドプレートに対して使用可能：
TS 取り付け (カバーなし)：TS 32 = 45 mm、TS35x7.5 = 40.5 mm
TS 取り付け (ローカバー付属)：TS 32 = 72 mm、TS 35x7.5 = 67.5 mm
TS 取り付け (ハイカバー付属)：TS 32 = 91 mm、TS 35x7.5 = 86.5 mm
直接取り付け、ロー/ハイカバーなし：17 / 44 / 63 mm

PCB 寸法：
厚さ：1.6 (±0.2) mm、幅：67.8 (+0.2) mm
RS 部寸法 = プリント基板長 – 4.5 mm
ADP 部寸法 = 基板長 - 2 mm

例：
PCB 長さ 160 mm、RS 部 = 155.5 mm、ADP 部 = 158 mm
