製品情報
| バージョン | 冗長化モジュール, 24 V DC |
| 注文番号 | 2486110000 |

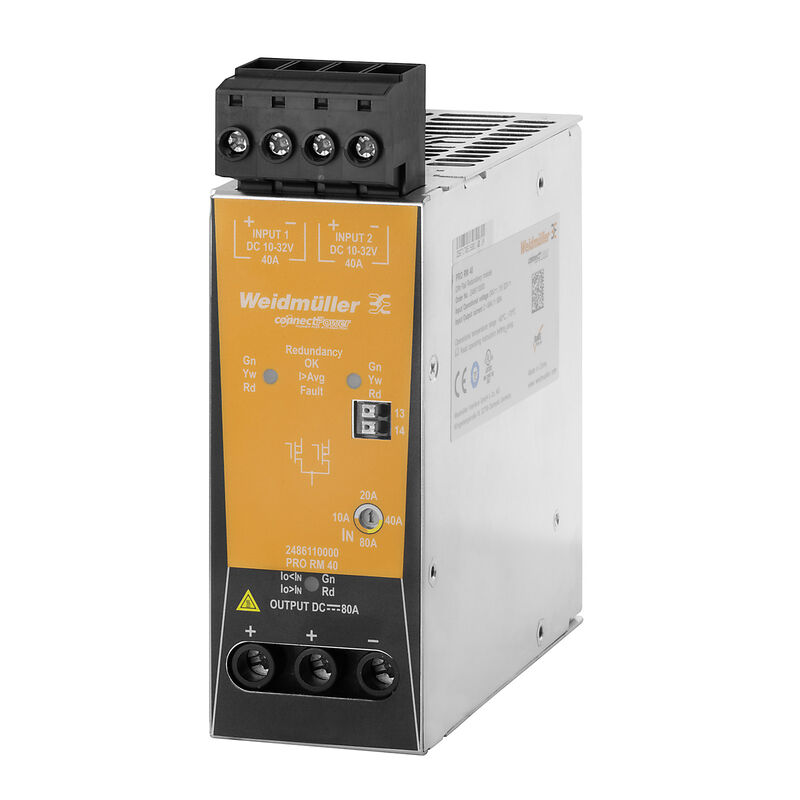

| 種別 | PRO RM 40 |
| GTIN (EAN) | 4050118496840 |
| 数量 | 1 items |
| 深さ | 125 mm |
| 奥行き（インチ） | 4.921 inch |
| 高さ | 130 mm |
| 高さ（インチ） | 5.118 inch |
| 幅 | 52 mm |
| 幅（インチ） | 2.047 inch |
| 正味重量 | 750 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -40 °C...70 °C |
| 湿度 | 5～95%相対湿度、Tu = 40℃、結露なし |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | cc374e6c-371c-484b-a36d-6c65c5030ae7 |
| DC 入力電圧範囲 | 10 … 32 V DC |
| 入力電流 |
2 × 48 A (-40 °C ~ +45 °C)
2 × 40 A (+45 °C ~ +60 °C) 2 × 30 A (+70 °C) |
| 公称入力電圧 | 24 V DC |
| 公称電力消費 | 960 VA |
| 接続技術 | プラグ接続可能なねじ接続 |
| 公称出力電圧 | VINPUT-typ. 0.16 V |
| 出力電力 | 1,907.2 W |
| 出力電圧、最大 | 32 V |
| 出力電圧、最小 | 9.84 V |
| 出力電流、最大 | 96 A |
| 接続技術 | ねじ接続 |
| 連続出力電流 @ 24 V DC |
1 × 96 A (-40 °C ~ +45 °C)
1 × 80 A (+45 °C ~ +60 °C) 1 × 60 A (+70 °C) |
| 連続出力電流 @ U公称 |
1 × 96 A (-40 °C ~ +45 °C)
1 × 80 A (+45 °C ~ +60 °C) 1 × 60 A (+70 °C) |
| MTBF |
|
| 保護度合い | IP20 |
| 共形コーティング | はい |
| 効率度合い | > 98% |
| 取り付け位置、取り付け通知 | TS35取り付けレールの水平方向空気循環に対応する上部&；下部の50 mmのクリアランス。間にスペースを入れずに並列設置可能。 |
| 定格低減 | > 60°C / 75% @ 70°C |
| 湿度 | 5～95%相対湿度、Tu = 40℃、結露なし |
| 短絡保護 | いいえ |
| 振動耐性 IEC 60068-2-6 | 2.3 g（DINレール上） |
| 耐衝撃性IEC 60068-2-27 | 全方向に30g |
| 保護等級 | III、グランド接続なし、SELV（安全低電圧）対応 |
| 絶縁電圧入力 / アース | 0.5 kV |
| 絶縁電圧出力 / アース | 0.5 kV |
| 導体断面、AWG/kcmil 、最大 | 6 AWG |
| 導体断面、AWG/kcmil 、最小 | 22 AWG |
| 導体断面、フレキシブル、最小 | 0.5 mm² |
| 導体断面、硬質、最大 | 16 mm² |
| 導体断面、硬質、最小 | 0.2 mm² |
| 接続技術 | プラグ接続可能なねじ接続 |
| 端子数 | 4 (+,+,−,−) |
| 締付けトルク、最大 | 1.5 Nm |
| 配線接続断面、フレキシブル（入力）、最大 | 16 mm² |
| 導体断面、AWG/kcmil 、最大 | 1 AWG |
| 導体断面、AWG/kcmil 、最小 | 20 AWG |
| 導体断面、フレキシブル、最大 | 35 mm² |
| 導体断面、フレキシブル、最小 | 0.5 mm² |
| 導体断面、硬質、最大 | 16 mm² |
| 導体断面、硬質、最小 | 0.5 mm² |
| 接続技術 | ねじ接続 |
| 端子数 | 2 (+ / -) |
| 締付けトルク、最大 | 4 Nm |
| 導体接続断面積、細線仕様 （信号）、最大. | 1.5 mm² |
| 導体接続断面積、細線仕様（信号）、最小 | 0.2 mm² |
| 導体接続方法 | PUSH IN |
| 導体断面積、AWG/kcmil、最大 | 16 |
| 導体断面積、固定式、最大 | 1.5 mm² |
| 導体断面積、固定式、最小 | 0.2 mm² |
| 配線断面、AWG/kcmil 、最小 | 24 mm² |
| 承認/証明書/適合証明書 |
[PRO RM UL 508.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306205)
[DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_307353) [PRO RM ATEX certificate .pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_307385) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_308057) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_67978) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49069) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2486110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2486110000) |
| ユーザ文書 | [Operating instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_68849) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002850 |
| ETIM 7.0 | EC002850 |
| ETIM 8.0 | EC002850 |
| ETIM 9.0 | EC002850 |
| ECLASS 9.0 | 27-04-06-92 |
| ECLASS 9.1 | 27-04-92-90 |
| ECLASS 10.0 | 27-04-06-92 |
| ECLASS 11.0 | 27-04-06-92 |
| ECLASS 12.0 | 27-04-06-92 |
| ECLASS 13.0 | 27-04-06-92 |
| ECLASS 14.0 | 27-04-06-92 |
| 認可 |    |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E258476 |
