製品情報
| バージョン | 電源、スイッチモード電源ユニット, 24 V |
| 注文番号 | 2467080000 |

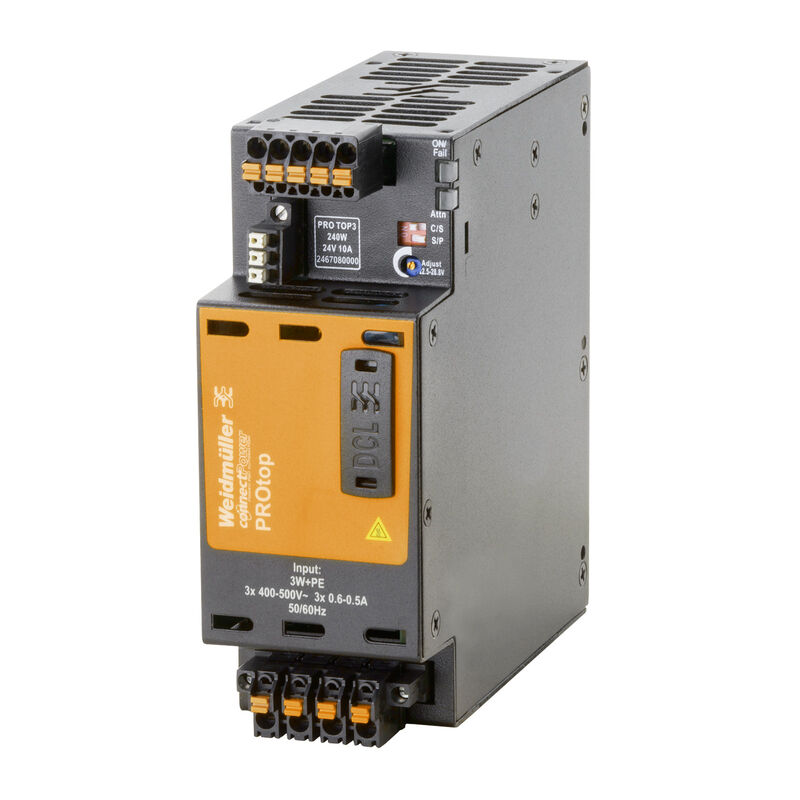

| 種別 | PRO TOP3 240W 24V 10A |
| GTIN (EAN) | 4050118481983 |
| 数量 | 1 items |
| 深さ | 125 mm |
| 奥行き（インチ） | 4.921 inch |
| 高さ | 130 mm |
| 高さ（インチ） | 5.118 inch |
| 幅 | 50 mm |
| 幅（インチ） | 1.968 inch |
| 正味重量 | 1,120 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -25 °C...70 °C |
| 動作温度時の湿度 | 5～95%、結露なし |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
| AC 入力電圧範囲 | 3 x 320～3 x 575 V AC / 2 x 360～2 x 575 V AC |
| DC 入力電圧範囲 | 450...800 V DC |
| 入力ヒューズ（内部） | 該当なし |
| 入力電圧に対する消費電流 |
|
| 公称入力電圧 | 3 x 400～3 x 500 V AC （広範囲入力） |
| 公称電力消費 | 258.1 VA |
| 周波数範囲 AC | 45…65 Hz |
| 接続技術 | アクチュエータ付プッシュイン |
| 推奨バックアップヒューズ | 2 - 3 A, Char. C |
| 突入電流 | 最大10 A |
| 過電圧保護 | バリスタ |
| DCL – ピーク負荷予備 |
|
| Uの公称出力電流nom | 10 A @ 60 °C |
| パラレル接続オプション | はい、最大10個 |
| 主要障害のブリッジオーバー時間 | > 20 ms @ 115V AC/ 230 VAC |
| 公称出力電圧 | 24 V DC ± 1 % |
| 出力電力 | 240 W |
| 出力電圧、最大 | 28.8 V |
| 出力電圧、最小 | 22.5 V |
| 出力電圧、注意 | ポテンショメータまたは通信モジュールで調整可能 |
| 接続技術 | アクチュエータ付プッシュイン |
| 残留リプル、スパイク破断 | <50 mVss @ UNenn, Full Load |
| 立ち上がり時間 | ≤ 100 ms |
| 逆電圧保護 | はい |
| AC 障害ブリッジ時間 @ Inom | > 20 ms、230 V AC時 / > 20 ms、115 V AC時 |
| MTBF |
|
| アース漏電流、最大 | 3.5 mA |
| サージ電圧カテゴリー |
III
II |
| スタートアップ | ≥ -40 °C |
| ハウジングバージョン | 金属、耐腐食性 |
| 保護度合い | IP20 |
| 共形コーティング | いいえ |
| 力率 (概数) | > 0.75、3x400 V AC時 |
| 効率度合い | 93% |
| 定格低減 | > 60°C（2.5% / 1°C） |
| 短絡保護 |
はい
内部 |
| 質量 | 965 g |
| 干渉免疫試験適応 |
EN 55024
EN 55032 (EN 55022) EN 61000-6-1, 2, 3, 4 |
| 振動耐性 IEC 60068-2-6 |
2.3 g（DINレール上）
4 g（直接取り付け） |
| 耐衝撃性IEC 60068-2-27 | 全方向に30g |
| サージ電圧カテゴリー |
III
II |
| 保護等級 | I、PE接続あり |
| 汚染度 | 2 |
| 絶縁電圧、入力/出力 | 3.5 kV |
| 絶縁電圧入力 / アース | 3.2 kV |
| 絶縁電圧出力 / アース | 0.5 kV |
| スイッチモード電源用の安全トランス | EN 61558-2-16に準拠 |
| 保護による分離/感電からの保護 | VDE0100-410 / acc. to DIN57100-410 |
| 危険な衝撃電流に対する保護 | Acc. to VDE0106-101 |
| 安全極低電圧 |
IEC 60950-1に準拠するSELV
EN 60204-1に準拠するPELV |
| 電子機器で使用する場合 | EN50178 / VDE0160に準拠 |
| 電気機械装置 | EN60204準拠 |
| 導体断面、AWG/kcmil 、最大 | 12 AWG |
| 導体断面、AWG/kcmil 、最小 | 20 AWG |
| 導体断面、フレキシブル、最小 | 0.5 mm² |
| 導体断面、硬質、最大 | 1.5 mm² |
| 導体断面、硬質、最小 | 0.5 mm² |
| 接続技術 | アクチュエータ付プッシュイン |
| 端子数 | 4 (L1/L2/L3/PE) |
| 配線接続断面、フレキシブル（入力）、最大 | 2.5 mm² |
| 導体断面、AWG/kcmil 、最大 | 12 AWG |
| 導体断面、AWG/kcmil 、最小 | 26 AWG |
| 導体断面、フレキシブル、最大 | 2.5 mm² |
| 導体断面、フレキシブル、最小 | 0.2 mm² |
| 導体断面、硬質、最大 | 2.5 mm² |
| 導体断面、硬質、最小 | 0.2 mm² |
| 接続技術 | アクチュエータ付プッシュイン |
| 端子数 | 5 (+ + / - - -) |
| 導体接続断面積、細線仕様 （信号）、最大. | 1.5 mm² |
| 導体接続断面積、細線仕様（信号）、最小 | 0.14 mm² |
| 導体接続方法 | PUSH IN |
| 導体断面積、AWG/kcmil、最大 | 16 |
| 導体断面積、固定式、最大 | 1.5 mm² |
| 導体断面積、固定式、最小 | 0.14 mm² |
| 配線断面、AWG/kcmil 、最小 | 26 mm² |
| LED 緑 / 赤 |
緑：操作（問題なし）
緑点滅：事前警告I>90％ 緑/赤の点滅：出力はオフに切り替わりました（スイッチオフモード） 赤く点滅：過負荷/エラー |
| ステータスリレー（最大負荷） | 出力電圧OK(DC30 V / 1 V) |
| 浮動接触 | はい |
| 設定（cULusEX） | CULUSEX |
| 設定（cULus） | CULUS |
| 証明書番号（cULusEX） | E470829 |
| 証明書番号（cULus） | E258476 |
| 承認/証明書/適合証明書 |
[Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305375)
[DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305414) [RINA Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305415) [UL 508 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306001) [UL 121201 CL1 DIV 2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306009) [ABS Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306100) [BV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306101) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85824) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_310856) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54792) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2467080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2467080000) |
| ユーザ文書 |
[Operating instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_86892)
[IO-Link Register Description PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_102811) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[Produkt Information PROTOP DE](http://download.weidmueller.com/asset/download/file/86233)
[Produkt Information PROTOP EN](http://download.weidmueller.com/asset/download/file/86234) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| 認可 |         |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E258476 |
| 証明書番号（cULusEX） | E470829 |
