PSSR 230VAC/1PH AC 25A
製品イメージ
図に類似
PSSR 230VAC/1PH AC 25A

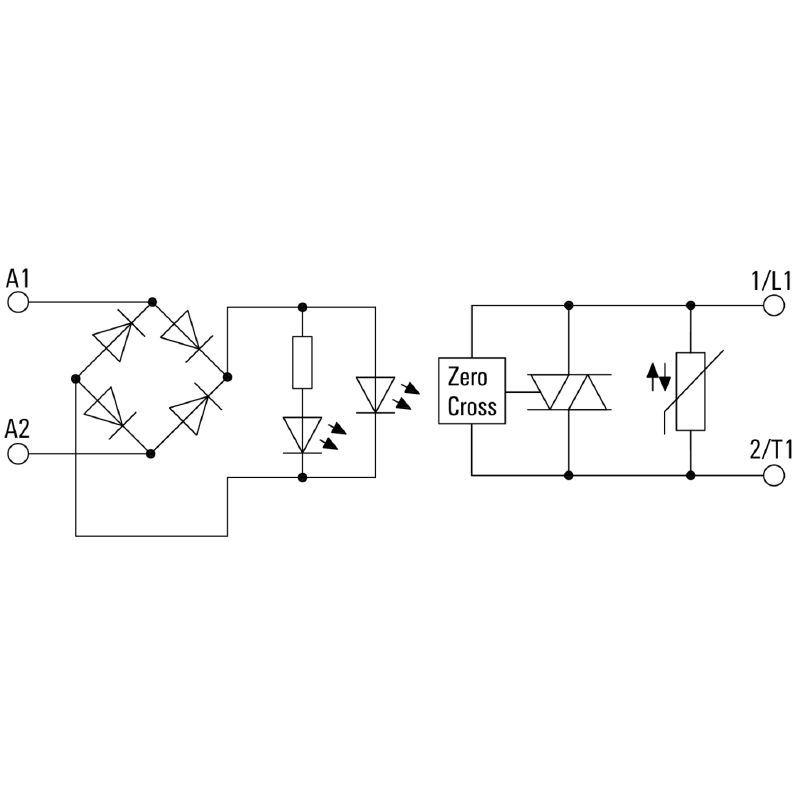

配線図
PSSR 230VAC/1PH AC 25A
グラフ
定格降下曲線
PSSR 230VAC/1PH AC 25A
グラフ
PSSR 230VAC/1PH AC 25A
寸法図
PSSR 230VAC/1PH AC 25A
その他
PSSR 230VAC/1PH AC 25A
その他

PSSR 230VAC/1PH AC 25A

この製品は、ご利用いただけなりました。

電源ソリッドステートリレー, ソリッドステート接点, 定格制御電圧: 160...240 V AC/DC , 定格スイッチング電圧: AC12...275 V, 持続電流: 17 A (AC51) at 40 °C, 3.5 A (AC 53)

商品番号 1406220000
データシートのダウンロード Product documentation Engineering support
付属品 10
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 制御側 負荷側 一般データ 絶縁協調 接続データ（制御側） 接続データ（読み込み側） 製品イメージ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
適合

一般注文データ

バージョン
電源ソリッドステートリレー, ソリッドステート接点, 定格制御電圧: 160...240 V AC/DC , 定格スイッチング電圧: AC12...275 V, 持続電流: 17 A (AC51) at 40 °C, 3.5 A (AC 53)
注文番号
1406220000
種別
PSSR 230VAC/1PH AC 25A
GTIN (EAN)
4050118206838
数量
1 items
配送ステータス
中止
最終注文日
/Date(1743030000000)/

寸法と重量

深さ
115.9 mm
奥行き（インチ）
4.563 inch
高さ
98 mm
高さ（インチ）
3.858 inch
幅
22.5 mm
幅（インチ）
0.886 inch
正味重量
222.4 g

温度

保管温度
-55 °C...125 °C
周囲温度
-55 °C…100 °C
湿度
40～85%（屋内）結露なし

環境製品コンプライアンス

RoHS 対応状況
準拠
REACH SVHC
Lead 7439-92-1

制御側

定格制御電圧
160...240 V AC/DC
公称制御電流
4.4...6.7 mA
公称出力
≤ 1.6 VA
ステータス表示
LED黄色
保護回路
整流子
入力周波数
10 Hz

負荷側

定格スイッチング電圧
AC12...275 V
持続電流
17 A (AC 51) @ 40 °C; 3.5 A (AC 53)
最大スイッチング電流
25 A
負荷カテゴリー
AC 51
AC 53
突入電流
140 A (10 ms)
パルス負荷、最大電流
250 A（10 ms）、非反復性
負荷限度積分（I²t）< 10 ms
340 A²s
スイッチオン遅延
≤ 30 ms
スイッチオフ遅延
≤ 30 ms
最大負荷での電圧降下
≤1.25 V
漏電流
≤ 1 mA
スイッチング電流（最小）
5 mA
短絡耐性仕様
いいえ
保護回路、負荷側
バリスタ
接点の種別
1 NO接点 (Triac（ゼロクロススイッチ）)
出力電圧周波数範囲
50...60 Hz
回路周波数（制御電圧 AC）、最大
4 Hz
回路周波数（制御電圧 DC）、最大
4 Hz

一般データ

バージョン
ヒートシンク搭載の単相（ゼロ電圧スイッチ出力）
取り付けレール
TS 35
色
黒色

絶縁協調

準拠した絶縁協調
EN 60947-4-3:2014
汚染度
2
サージ電圧カテゴリー
III
制御側 – 負荷側の耐電圧
4 kVeff
負荷側の絶縁耐力 – ハウジング
4 kVeff
インパルス耐電圧
4 kV (1.2/50 μs)
保護度合い
IP20

接続データ（制御側）

導体接続方法（制御側）
ねじ接続
定格接続クランプ範囲（制御側）
1.5 mm²
最小定格接続クランプ範囲（制御側）
0.13 mm²
最大定格接続クランプ範囲（制御側）
3.3 mm²
締め付けトルク（制御側）、最小
0.4 Nm
締め付けトルク（制御側）、最大
0.5 Nm
ブレードのサイズ（制御側）
0.6 x 3.5 mm

接続データ（読み込み側）

配線接続方法（負荷側）
ねじ接続
定格接続クランプ範囲（負荷側）
6 mm²
最小定格接続クランプ範囲（負荷側）
1.5 mm²
最大定格接続クランプ範囲（負荷側）
6 mm²
導体接続（負荷側）
M5リングケーブルラグ（絶縁）
締め付けトルク（荷重側）、最小
2 Nm
締め付けトルク（負荷側）、最大
3 Nm
ブレードのサイズ（負荷側）
Gr.PZ2

製品イメージ

画像サブタイトル - 07
.

分類

ETIM 8.0
EC002055
ETIM 9.0
EC002055
ETIM 10.0
EC002055
ECLASS 14.0
27-37-10-14
ECLASS 15.0
27-37-10-14
