製品情報
| バージョン | Field Power®プラグインコネクタ, DC, IP20, ポリアミド, PUSH IN, 極数 (テキスト): 5 |
| 注文番号 | 1131730000 |

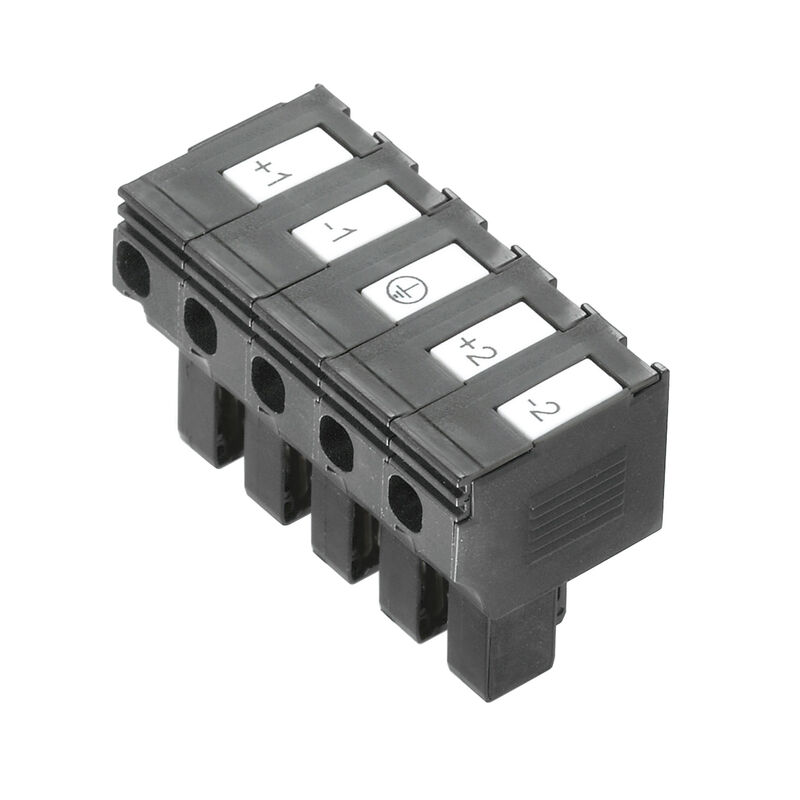

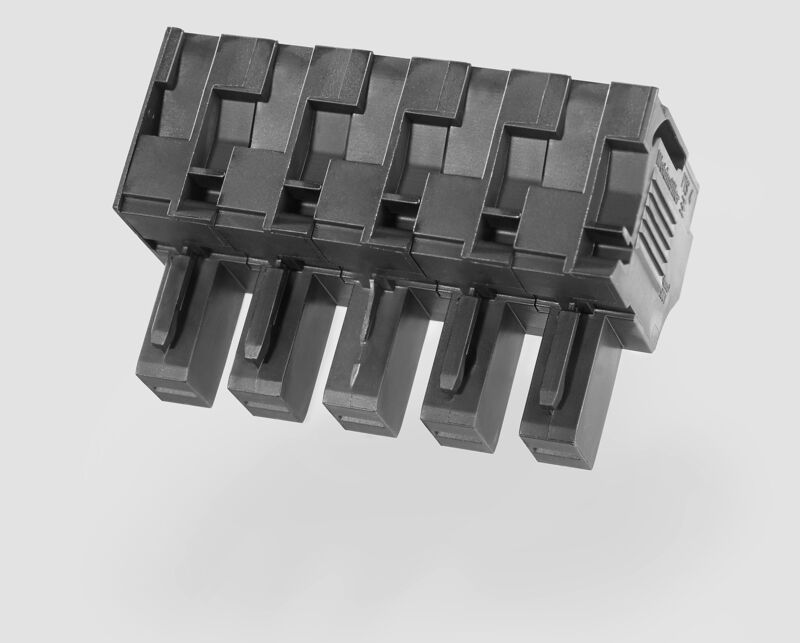

| 種別 | PTS 4 DC |
| GTIN (EAN) | 4032248912117 |
| 数量 | 10 items |
| 深さ | 36.15 mm |
| 奥行き（インチ） | 1.423 inch |
| 高さ | 27.3 mm |
| 高さ（インチ） | 1.075 inch |
| 幅 | 55.45 mm |
| 幅（インチ） | 2.183 inch |
| 正味重量 | 34.71 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -40 °C...80 °C |
| REACH SVHC | / |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| クランプ範囲、最大プッシュイン接続 | 4 mm² |
| クランプ範囲、最小プッシュイン接続 | 0.5 mm² |
| ブレードサイズ、押し込み接続 | 3.0 x 0.5 mm |
| 接続ワイヤの断面、ワイヤエンドフェルール付フレキシブル、プラスチックカラー付12mm、DIN 46228/4、押し込み接続、最小。 | 0.5 mm² |
| 接続ワイヤの断面、ワイヤエンド付フェルールの柔軟性、プラスチックカラー付き12mm、DIN 46228/1、押し込み接続、最小。 | 0.5 mm² |
| 接続導体断面積、プッシュイン接続、ソリッド、最大 | 4 mm² |
| 接続導体断面積、プッシュイン接続、ソリッド、最小 | 0.5 mm² |
| 接続導体断面積、細線仕様、プッシュイン接続、最大 | 4 mm² |
| 接続導体断面積、細線仕様、プッシュイン接続、最小 | 0.5 mm² |
| 接続電線の断面、フェルール端子の細線仕様、プラスチックカラー付き12mm、DIN 46228/4、プッシュイン接続、最大 | 4 mm² |
| 接続電線の断面、フェルール端子の細線仕様、プラスチックカラー付き8mm、DIN 46228/1、プッシュイン接続、最小 | 0.5 mm² |
| 接続電線の断面、フェルール端子の細線仕様、プラスチックカラー付き8mm、DIN 46228/4、プッシュイン接続、最小 | 0.5 mm² |
| 接続電線の断面積、フェルール端子で柔軟、プラスチックカラーで8mm、DIN 46228/1、プッシュイン接続、最大 | 4 mm² |
| 接続電線の断面積、フェルール端子で柔軟、プラスチックカラーで8mm、DIN 46228/4、プッシュイン接続、最大 | 4 mm² |
| 接続電線の断面積、フェルール端子の柔軟性、プラスチックカラー付き12mm、DIN 46228/1、プッシュイン接続、最大 | 4 mm² |
| 細径撚線 フレキシブル、最大 押し込み接続 | 4 mm² |
| 細径撚線 フレキシブル、最小 押し込み接続 | 0.5 mm² |
| 被覆剥き長さ、押し込み接続 | 12 mm |
| 配線接続断面、撚り線、プッシュイン接続、最小 | 0.5 mm² |
| 配線接続断面、撚り線、押し込み接続、最大 | 4 mm² |
| 接続データ-プラグインコネクタ |
|
| 絶縁材 | ポリアミド |
| シリコーン | いいえ |
| 色 | 黒色 |
| 保護度合い | IP20 |
| UL 94 可燃性等級 | V-0 |
| 取り付け方式 | 接続されている |
| コーディング可能 |
はい
PEにコーディング |
| テストポイント | 2 mm |
| 電圧種別 | DC |
| 極数 (テキスト) | 5 |
| 接点 / 極数 | 1 |
| 導体接続方法 | PUSH IN |
| 導体取り出し方向 | 90° |
| プラグインコネクタの IEC 準拠公称データ |
|
| プラグインコネクタの UL 準拠公称データ |
|
| 承認/証明書/適合証明書 |
[UL Certificate FieldPower® terminals and plug-in connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_252845)
[Manufacturer's Declaration FieldPower® plug-in connectors and HQ adapters](https://mdcop.weidmueller.com/mediadelivery/asset/900_42269) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79412) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1131730000) |
| ユーザ文書 | [Manual FieldPower® PTS 4 and PTDS 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_252970) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
