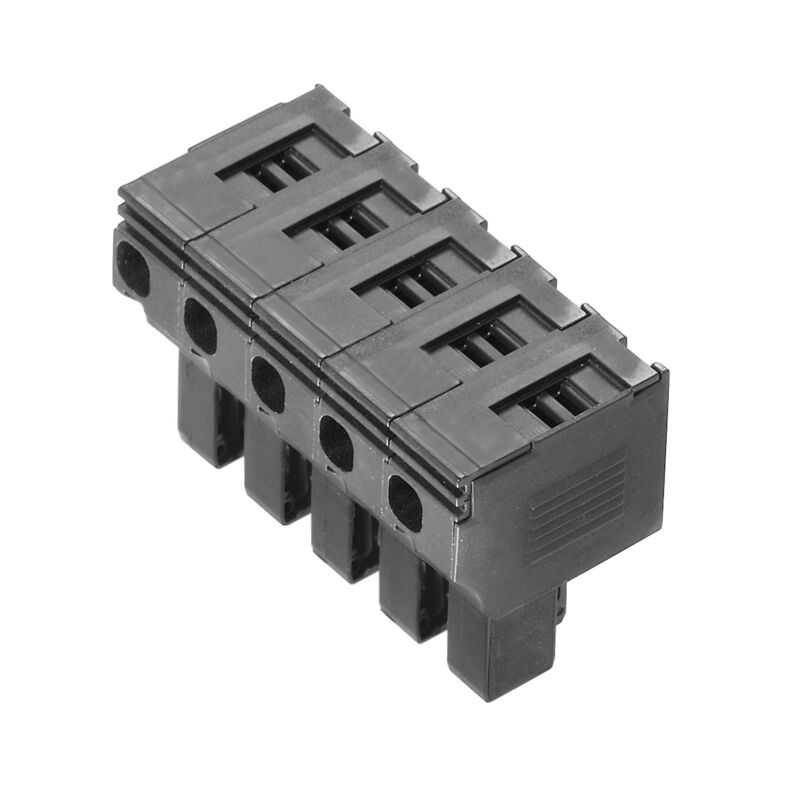

Złącze wtykowe Field Power®, DC, IP20, Poliamid, PUSH IN, Liczba biegunów (tekst): 5

Nr. produktu 3020950000
Pobierz kartę katalogową Pobieranie produktów
Akcesoria 5 Jest dodatkiem 2 Produkty pokrewne 7
Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Zakres zaciskania, złącze PUSH IN Zakres zaciskania Dane ogólne Klasyfikacje

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe Field Power®, DC, IP20, Poliamid, PUSH IN, Liczba biegunów (tekst): 5
Nr zam.
3020950000
Typ
PTS 4 DCM
GTIN (EAN)
4099986937192
Ilość
10 szt.

Wymiary i masa

Głębokość
36,15 mm
Głębokość (cale)
1,423 inch
Wysokość
27,3 mm
Wysokość (cale)
1,075 inch
Szerokość
55,45 mm
Szerokość (cale)
2,183 inch
Masa netto
3,9 g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura eksploatacyjna
-40 °C...80 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Zakres zaciskania, złącze PUSH IN

Liczba biegunów
5

Zakres zaciskania

Dane przyłącza — złącze wtykowe
  • Metoda wykonywania złącz:
    PUSH IN
  • Rozmiar noża narzędzia roboczego:
    3,0 x 0,5 mm
  • Długość zdejmowania izolacji:
    12 mm
  • Liczba biegunów:
    5
  • Przekrój przyłącza przewodu, przewód sztywny, maks.:
    4 mm²
  • Przekrój przyłącza przewodu, przewód sztywny, min.:
    0,5 mm²
  • Przekrój przyłącza przewodu, przewód wielodrutowy, maks.:
    4 mm²
  • Przekrój przyłącza przewodu, przewód wielodrutowy, min.:
    0,5 mm²
  • Przekrój przyłącza przewodu, cienki przewód wielodrutowy, maks.:
    4 mm²
  • Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.:
    0,5 mm²
  • Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, maks.:
    4 mm²
  • Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, min.:
    0,5 mm²
  • Przekrój przyłącza przewodu z końcówką tulejkową:
    • Typ końcówki tulejkowej:
      12 mm z kołnierzem z tworzywa sztucznego
    • Standard:
      DIN 46228/1
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      4 mm²
    • Typ końcówki tulejkowej:
      12 mm z kołnierzem z tworzywa sztucznego
    • Standard:
      DIN 46228/4
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      4 mm²
    • Typ końcówki tulejkowej:
      8 mm z kołnierzem z tworzywa sztucznego
    • Standard:
      DIN 46228/1
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      4 mm²
    • Typ końcówki tulejkowej:
      8 mm z kołnierzem z tworzywa sztucznego
    • Standard:
      DIN 46228/4
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      4 mm²
    • Typ końcówki tulejkowej:
      Bliźniacze końcówki tulejkowe
    • Przekrój, min.:
      0,5 mm²
    • Przekrój, maks.:
      4 mm²

Dane ogólne

Materiał izolacyjny
Poliamid
Silikon
Nie
Barwny
czarny
Stopień ochrony
IP20
Klasa palności wg UL 94
V-0
rodzaj montażu
wtykany
Funkcja
Dystrybucja
Can be coded
Coded on PE + GND
Toma de prueba
2 mm
Feszültség típusa
DC
Number of poles
5
Antal anslutningar / pol
1
Wire connection method
PUSH IN
Kierunek odejścia przewodu
90°

Klasyfikacje

ETIM 8.0
EC002943
ETIM 9.0
EC002943
ETIM 10.0
EC002943
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
