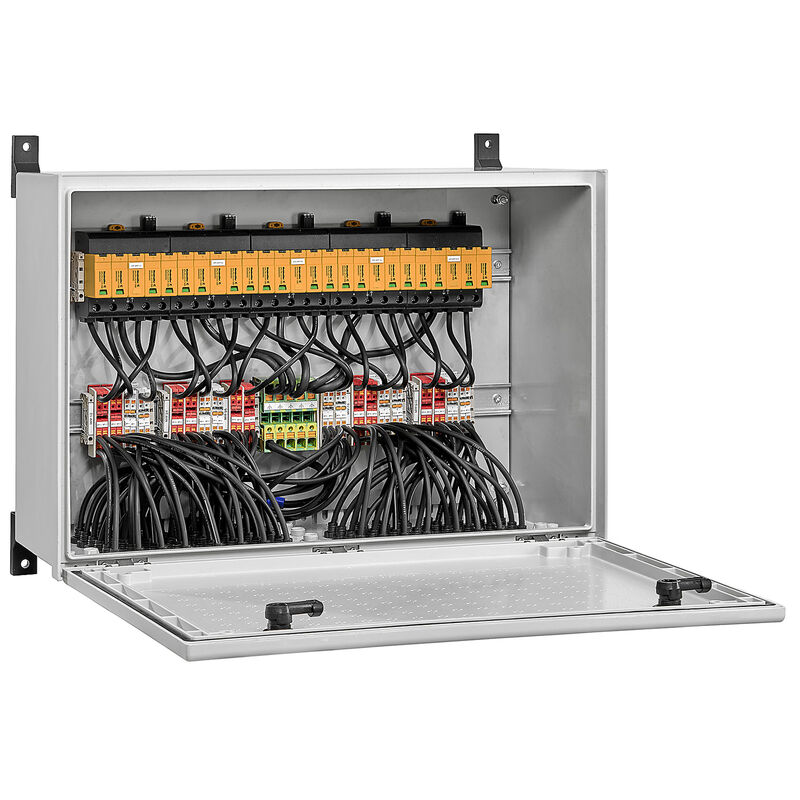

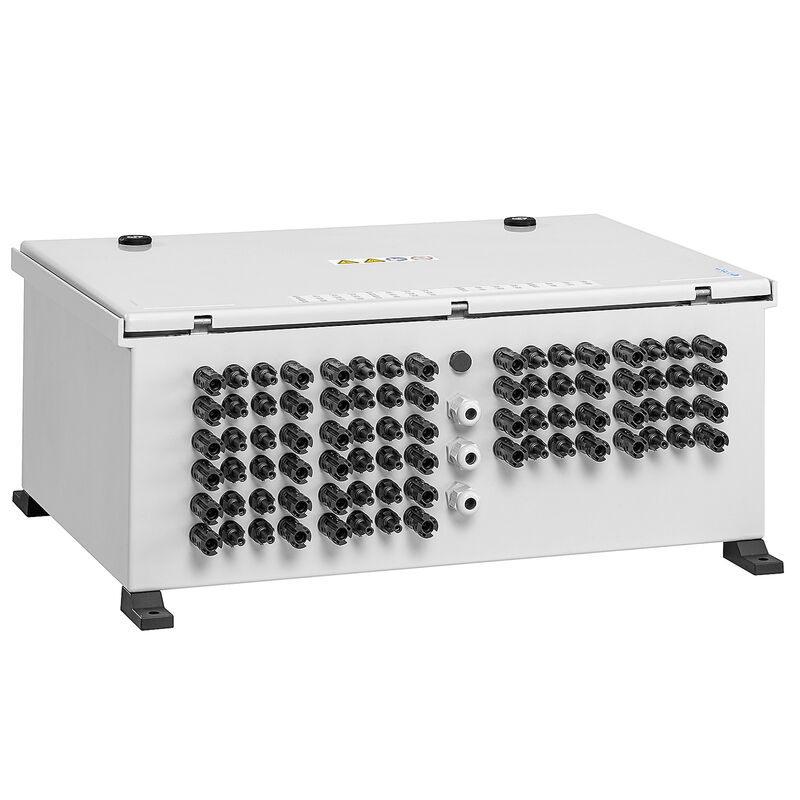

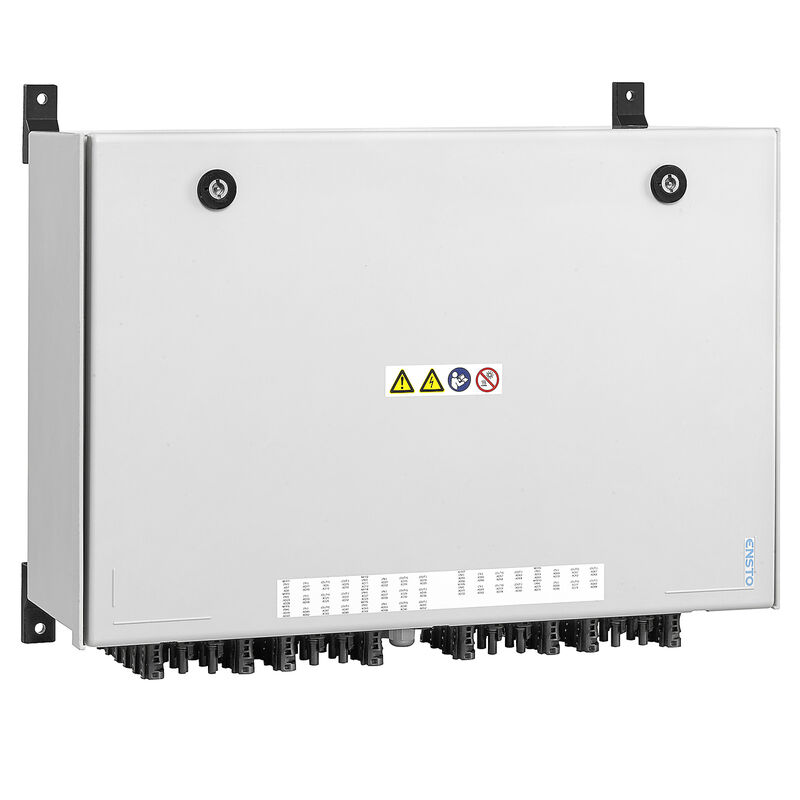

PVC DC 2I 2O 10MPP SPD1R EVO 11

太陽光発電, 結合器ボックス, 1100 V, 10 MPP, MPPあたり2入力/2出力, 過電圧保護 I / II, MC4-Evo 2

商品番号 8000107559

製品情報

一般注文データ

バージョン	太陽光発電, 結合器ボックス, 1100 V, 10 MPP, MPPあたり2入力/2出力, 過電圧保護 I / II, MC4-Evo 2
注文番号	8000107559
種別	PVC DC 2I 2O 10MPP SPD1R EVO 11
GTIN (EAN)	4099986665378
数量	1 items

寸法と重量

深さ	248.9 mm
奥行き（インチ）	9.799 inch
高さ	469.5 mm
高さ（インチ）	18.484 inch
幅	600 mm
幅（インチ）	23.622 inch
正味重量	15,644.679 g

温度

周囲温度	-25 °C...+50 °C
湿度	5～90%、結露なし

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	bdab5698-6a20-4370-8e28-8810d882d01a

保証

時間間隔

5 年

電気特性

定格 DC 電圧	1,100 V
定格短期電流抵抗	定格電流: 40 A
最大電力ポイント当たりの電流、最大	32 A

エンクロージャ

エンクロージャ付属品	取り付けフット使用
保護等級	II
取り付け方式	ネジ　4本固定ラグ
接続種別ストリング	プラグMC4-Evo 2
絶縁材	ポリエステル素材ガラス強化繊維、ポリカーボネート
衝撃耐性	IEC 62262に準拠したIK10

一般データ

保護度合い	IP65
設置場所	保護された屋外エリア（海から1km以上）

入力

DC 入力 + & -	導体接続: 接続方式: Stäubli MC4-Evo 2コネクタ配線の最小断面、最小: 2.5 mm² 配線断面、最大: 6 mm² ケーブル散り入れ口: ケーブル取り入れ口数: 4
DC 入力の最大数	最大電力ポイントあたり2入力を並列接続
Fuses	いいえ
MPPあたりの入力数	≤ 2
サージ保護補助接点	ケーブル散り入れ口: ケーブル取り入れ口数: 1 導体接続: 接続方式: アクチュエータとの耐張クランプ接続フレキシブル、最大H05（07） V-K: 1.5 mm² ワイヤエンドフェルール付　DIN 46228 pt 1、最大: 1.5 mm²
ヒューズの種別	ヒューズカートリッジもホルダーもない
接続口の数	20
最大出力点数（MPP）	10
機能的アース接触	ケーブル散り入れ口: ケーブル取り入れ口数: 1 導体接続: 接続方式: アクチュエータ付プッシュインフレキシブル、最大H05（07） V-K: 25 mm² ワイヤエンドフェルール付　DIN 46228 pt 1、最大: 16 mm²
入力数	20

出力

DC 出力 + & -	導体接続: 接続方式: Stäubli MC4-Evo 2コネクタ互換性のあるケーブル断面: TÜV 2 Pfg1169/08.07 配線の最小断面、最小: 2.5 mm² 配線断面、最大: 6 mm²
DC出力の最大数	並列に接続された最大電力ポイント2出力あたり

サージ保護DC側

PVシステム電圧、最大U_cpv	1,100 V
保護レベル U_p (-/PE)	≤ 3.8 kV
保護レベル U_p （+/- 、-/PE 、+/PE）	≤ 3.8 kV
保護レベル U_p （+/-）	≤ 3.8 kV
保護レベル U_p （+/PE）	≤ 3.8 kV
待機消費電力P_C	< 0.2 W
放電電流 I_n （8/20µs）	20 kA
放電電流、最大 (8/20 µs)	40 kA
最大連続動作電圧 DC UCPV モード +/-、-/PE、+/PE	1,100 V
短絡電流 I_SCPV	11,000 A
総出力電流I_合計（10/350μs）	12.5 kA
総出力電流I_合計（8/20µs）	50 kA
要件等級	タイプI/II
雷テスト電流I_imp (10/350 µs)	6.25 kA

DC 負荷ブレークスイッチ

スイッチ断路器の実行	スイッチなし
電圧種別	DC

ダウンロード

承認/証明書/適合証明書	[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_301042)
エンジニアリングデータ	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_323278)
技術文書	[Schematic diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_313370) [Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_318930)
ユーザ文書	[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571) [MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695)
ホワイトペーパー	[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825) [Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550)
カタログ	[Catalogues in PDF-format](LINK/Catalog.html)

分類

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC003857
ETIM 9.0	EC003857
ECLASS 9.0	22-57-92-03
ECLASS 9.1	22-57-02-90
ECLASS 10.0	22-57-02-90
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92
ECLASS 14.0	22-57-02-92

入札仕様書

長体仕様

Combiner box for inverters with 10 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32.

MPP1:
2 inputs, connection via MC4-Evo 2 connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
2 outputs, connection via MC4-Evo 2 connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063

MPP2 to 10:
identical to MPP1

Max. string voltage Uoc: 1100V
1 class/type I + II combined arrester with signal contact
Connection of the signal contact via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm²
Connection of the functional earth via cable glands (8-12mmØ) Conductor cross-section: 16-25mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 469.5x600x248.9 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011

承認

認可	![CE](/picture/CE.gif)
ROHS	適合

付属品

太陽光発電アクセサリSealing sets

BLINDPLUG SET50 7X28MM

商品番号:

3077650000

販売単位:

1 items

太陽光発電, Blind plug, アクセサリ, ブラインドプラグ, 50個
