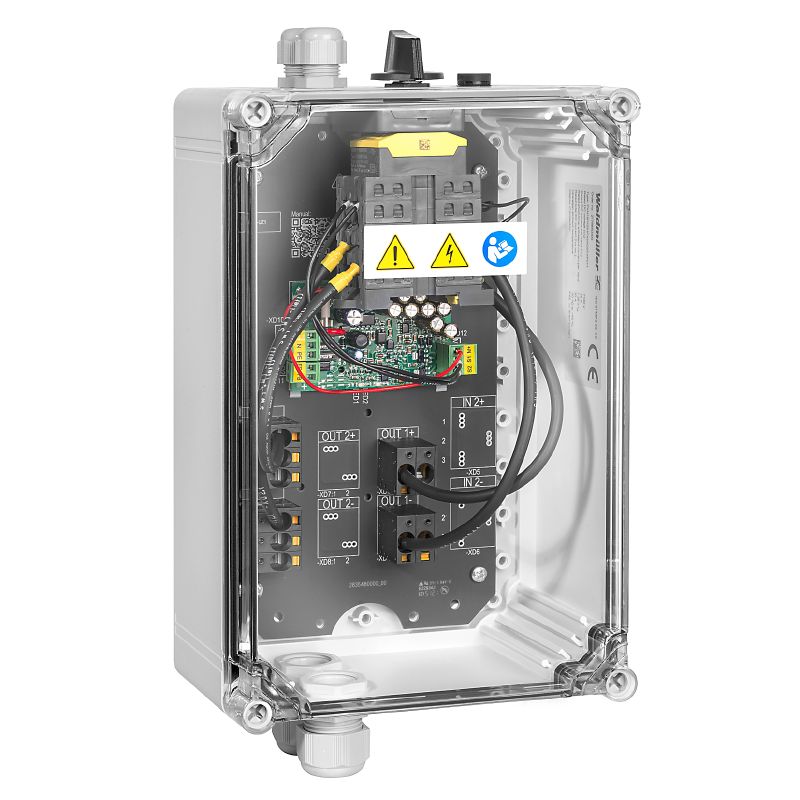

製品情報
| バージョン | 太陽光発電, 結合器ボックス, 消防士用スイッチ, 1 MPP, 2入力/MPPあたり1出力, 遠隔断路器, ケーブルグランド, 1100 V |
| 注文番号 | 2778850000 |
| 種別 | PVN DC 2I 1O 1MPP RD CG 11 |
| GTIN (EAN) | 4064675047605 |
| 数量 | 1 items |
| 深さ | 132 mm |
| 奥行き（インチ） | 5.197 inch |
| 高さ | 364 mm |
| 高さ（インチ） | 14.331 inch |
| 幅 | 200 mm |
| 幅（インチ） | 7.874 inch |
| 正味重量 | 2,258 g |
| 周囲温度 | -20 °C...+50 °C |
| 湿度 | 5～95%、結露なし |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| 時間間隔 | 5 年 |
| 定格 DC 電圧 | 1,100 V |
| 定格短期電流抵抗 |
|
| 最大電力ポイント当たりの電流、最大 | 50 A |
| エンクロージャ付属品 | 取り付けフット使用 |
| 保護等級 | II |
| 取り付け方式 |
壁取付け
ネジ 4本 |
| 接続種別ストリング | 内部端子（ケーブルグランドフィードスルー付） |
| 絶縁材 | ポリエステル素材ガラス強化繊維、ポリカーボネート |
| 衝撃耐性 |
IEC 62208に準拠したIK08
IEC 62262に準拠したIK10 |
| 保護度合い | IP65 |
| 設置場所 | 保護された屋外エリア（海から1km以上） |
| DC 入力 + & - |
|
| DC 入力の最大数 | 最大電力ポイントあたり2入力を並列接続 |
| MPPあたりの入力数 | ≤ 2 |
| ヒューズの種別 | ヒューズカートリッジもホルダーもない |
| 接続口の数 | 2 |
| 最大出力点数（MPP） | 1 |
| 入力数 | 2 |
| DC 出力 + & - |
|
| DC出力の最大数 | 最大電力ポイント1出力あたり |
| 電圧低下後の自動再充電 | はい |
| 動作サイクル数 | 10000 |
| 制御電圧 | 100 V AC - 250 V AC 50/60Hz |
| リモート断路補助接点 |
|
| リモート断路制御接点 |
|
| 電源回路の切断の種別 | 電圧トリッピングまたは手動スイッチ動作時 |
| ターンオフ時間 | 1.5秒 |
| 製品情報 |
UPS使用目的： UPS は、直流電流（DC）太陽光発電設備の安全装置として特別開発されました。DC 切断スイッチは、緊急事態が発生した場合に取り付けの接続ストリングを切断するために使用されます。火災の場合には、このような緊急事態が発生する可能性があります。 通常動作： UPS への AC 電源が 5 秒以上中断後、UPS は自動的にオフの位置に切り替わり、ソーラーパネルとインバータの間の DC 接続が切断されます。UPS への AC 電源が 5 秒以上で回復すると、UPS は自動的にオンの位置に切り替わり、ソーラーパネルとインバータ間の DC 接続を復元します。 特殊操作： UPS エンクロージャ内の温度が 100 °C を超えると、UPS は自動的にオフに切り替わり、内部コンポーネントを保護し、安全状態を作り出します。取り付けが確認され、UPS が影響を受けない場合、UPS を取り外して AC 電圧を UPS に再印加することで、UPS の電源を再び入れることができます。内部エラーが発生した場合も、UPS は自動的にオフに切り替わります。この場合は、UPS を取り外して AC 電圧を UPS に再印加し、UPS をリセットしてみてください。 非常用スイッチは付属していません。正味重量の0.1%以上の鉛含有量により、このSCIP番号が割り当てられています。 ECHA準拠の安全使用要領： 有害物質の識別は、耐用期間、分解、廃棄物/リサイクル段階を含むライフサイクル全体を通じて品目の安全使用を確保するのに十分なものです |
| 承認/証明書/適合証明書 | [PV Next RD Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_301043) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_251069) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2778850000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2778850000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2778850000&norm=0) |
| 技術文書 |
[PVN1M1I2S1FXVXO0TXPX11](https://mdcop.weidmueller.com/mediadelivery/asset/900_245980)

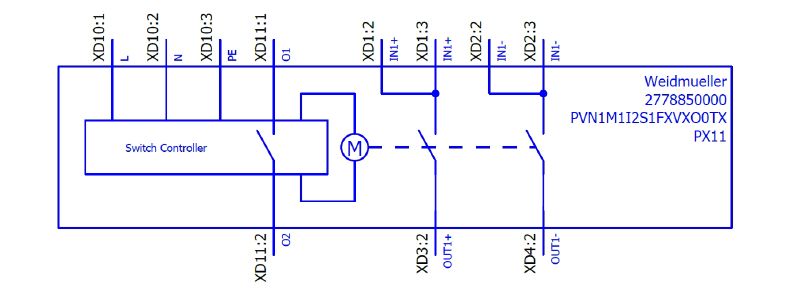

[CAD data -- Schematic diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_290533) |
| ユーザ文書 | [MANUAL PV NEXT RD DE/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262445) |
| ホワイトペーパー |
[Fact Sheet DE PV CB Lastentrennschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_290540)
[Fact-Sheet EN PV CB Load break switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_290549) [Fact Sheet DE PV Feuerwehrschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_310692) [Fact Sheet EN PV Fireman switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_310693) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| 長体仕様 |
Automatic ON and OFF switching fireman switch for the connection to 1 MPP tracker in the inverter. MPP1: DC fireman switch: Connection of the fireman switch control line 230 VAC via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm². Approval according to low voltage switchgear IEC 61439-1:2011 and EN 61439-2:2011 |
| 認可 |  |
| ROHS | 適合 |
