製品情報

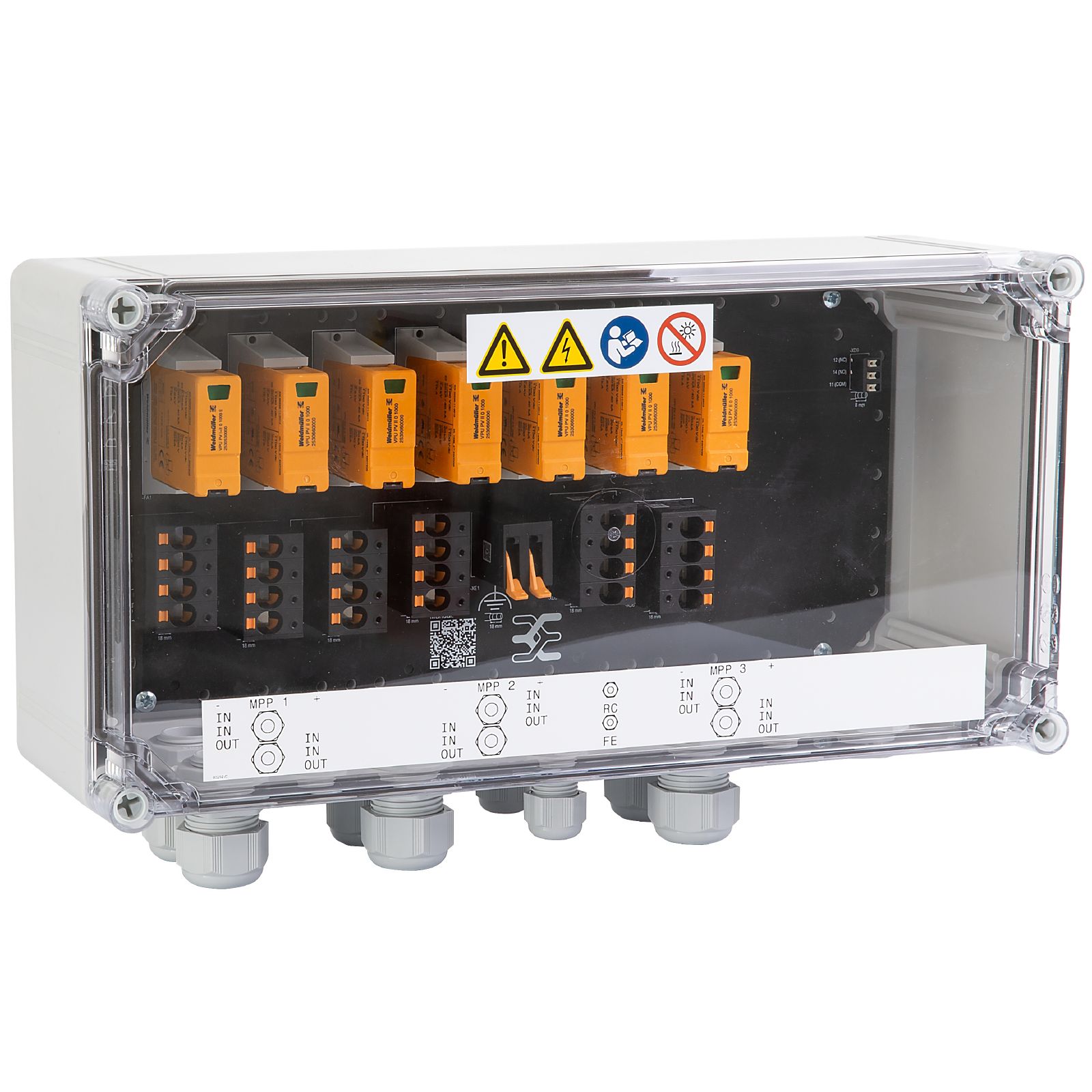

| バージョン | 太陽光発電, 結合器ボックス, PV Next, 3 MPP, MPPあたり2入力/2出力, 過電圧保護, ケーブルグランド, 1100 V |
| 注文番号 | 2975570000 |
| 種別 | PVN DC 2I 2O 3MPP SPD2R CG 11 |
| GTIN (EAN) | 4099986823167 |
| 数量 | 1 items |
| 深さ | 132 mm |
| 奥行き（インチ） | 5.197 inch |
| 高さ | 235 mm |
| 高さ（インチ） | 9.252 inch |
| 幅 | 400 mm |
| 幅（インチ） | 15.748 inch |
| 正味重量 | 3,016 g |
| 周囲温度 | -40 °C...+50 °C |
| 湿度 | 5～95%、結露なし |
| RoHS 対応状況 | 準拠 |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| 時間間隔 | 5 年 |
| 定格 DC 電圧 | 1,100 V |
| 定格短期電流抵抗 |
|
| 最大電力ポイント当たりの電流、最大 | 53.6 A |
| エンクロージャ付属品 | 取り付けフット使用 |
| カバー | 着脱自在 |
| 保護等級 | II |
| 取り付け方式 | 壁取付け |
| 接続種別ストリング | 内部端子（ケーブルグランドフィードスルー付） |
| 絶縁材 |
ポリエステル素材ガラス強化繊維、ポリカーボネート
ポリカーボネート |
| 衝撃耐性 |
IEC 62208に準拠したIK08
IEC 62262に準拠したIK10 |
| 保護度合い | IP65 |
| 標準 |
EN 61439-2
EN 61643-31 |
| 設置場所 | 保護屋外領域（陸および海） |
| DC 入力 + & - |
|
| DC 入力の最大数 | 最大電力ポイントあたり2入力を並列接続 |
| Fuses | いいえ |
| MPPあたりの入力数 | ≤ 2 |
| サージ保護補助接点 |
|
| ヒューズの種別 | ヒューズカートリッジもホルダーもない |
| 接続口の数 | 6 |
| 最大出力点数（MPP） | 3 |
| 機能的アース接触 |
|
| 入力数 | 2 |
| DC 出力 + & - |
|
| DC出力の最大数 | 並列に接続された最大電力ポイント2出力あたり |
| PVシステム電圧、最大Ucpv | 1,100 V |
| サージ保護DC側 | 1000 VタイプII |
| 保護レベル Up (-/PE) | ≤ 3.8 kV |
| 保護レベル Up （+/- 、-/PE 、+/PE） | ≤ 3.8 kV |
| 保護レベル Up （+/-） | ≤ 3.8 kV |
| 保護レベル Up （+/PE） | ≤ 3.8 kV |
| 待機消費電力PC | < 0.2 W |
| 放電電流 In （8/20µs） | 20 kA |
| 放電電流、最大 (8/20 µs) | 40 kA |
| 最大連続動作電圧 DC UCPV モード +/-、-/PE、+/PE | 1,100 V |
| 標準 |
EN 61439-2
EN 61643-31 |
| 短絡電流 ISCPV | 11,000 A |
| 総出力電流I合計 （8/20µs） | 50 kA |
| 要件等級 | タイプII |
| スイッチ断路器の実行 | スイッチなし |
| 電圧種別 | DC |
| 製品情報 |
正味重量の0.1%以上の鉛含有量により、このSCIP番号が割り当てられています。 ECHA準拠の安全使用要領： 有害物質の識別は、耐用期間、分解、廃棄物/リサイクル段階を含むライフサイクル全体を通じて品目の安全使用を確保するのに十分なものです |
| 承認/証明書/適合証明書 | [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_321889) |
| 技術文書 |
[Customer drawing PVN DC 2I 1O 3MPP SPD2R CG 11](https://mdcop.weidmueller.com/mediadelivery/asset/900_318543)
[Dimensions](https://mdcop.weidmueller.com/mediadelivery/asset/900_320669) |
| ユーザ文書 | [Manual PV Next Mini 3/4MPP](https://mdcop.weidmueller.com/mediadelivery/asset/900_323359) |
| カタログ | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| 認可 |  |
| ROHS | 適合 |
