PVN1M3I9S0FXV1O0TXPX10

• 列ごと電流の最大値:

  30 A

• 定格電流:

  37.5 A

• 導体接続:

  • 接続方式:

    PUSH IN

  • 互換性のあるケーブル断面:

    EN 50618:2015

  • 配線の最小断面、最小:

    2.5 mm²

  • 配線断面、最大:

    16 mm²

• ケーブル散り入れ口:

  • ケーブル取り入れ口数:

    2

  • ケーブル直径、最小:

    5 mm

  • ケーブル直径、最大:

    10 mm

  • ケーブルグランド:

    M 16

• 導体接続:

  • 接続方式:

    アクチュエータとの耐張クランプ接続

  • フレキシブル、最大H05（07） V-K:

    1.5 mm²

  • ワイヤエンドフェルール付　DIN 46228 pt 1、最大:

    1.5 mm²

• ケーブル散り入れ口:

  • ケーブル取り入れ口数:

    2

  • ケーブル直径、最小:

    5 mm

  • ケーブル直径、最大:

    10 mm

  • ケーブルグランド:

    M 16

• 導体接続:

  • 接続方式:

    アクチュエータとの耐張クランプ接続

  • フレキシブル、最大H05（07） V-K:

    1.5 mm²

  • ワイヤエンドフェルール付　DIN 46228 pt 1、最大:

    1.5 mm²

• 導体接続:

  • 接続方式:

    PUSH IN

  • 互換性のあるケーブル断面:

    TÜV 2 Pfg1169/08.07

  • 配線の最小断面、最小:

    2.5 mm²

  • 配線断面、最大:

    16 mm²

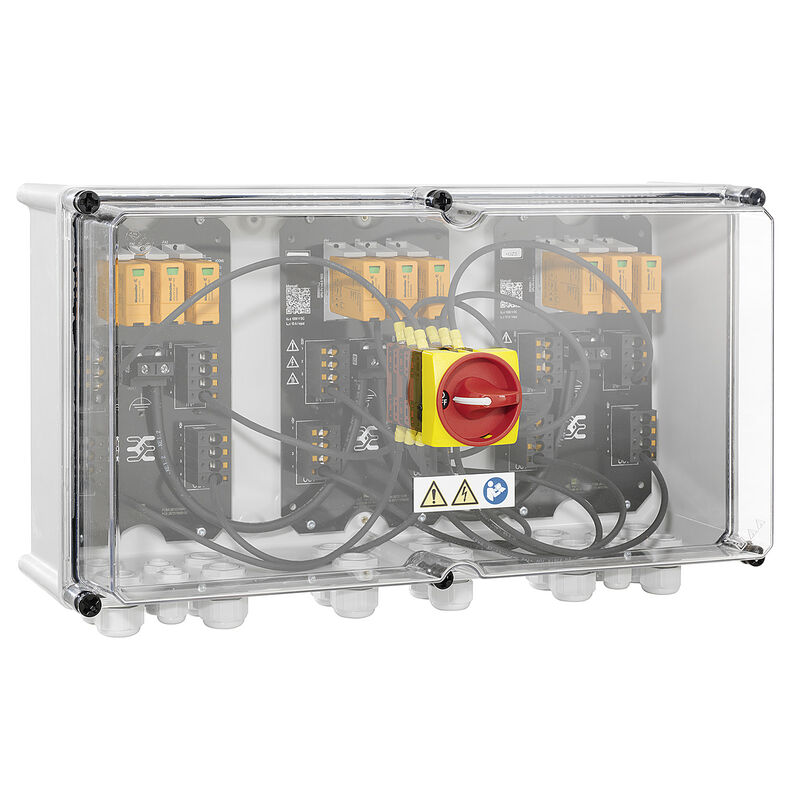

Combiner box for inverters with 3 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32.

MPP1:
3 inputs, connection via M25 cable gland with 3x7mm Ø cable entry. PUSH IN connection / 2.5 - 6mm² single-wire, multi-wire, with/without ferrule.
3 outputs, connection via M25 cable gland with 3x7mm Ø cable entry. PUSH IN connection / 2.5 - 6mm² single-wire, multi-wire, with/without ferrule.

MPP2 to 3:
identical to MPP1

Max. string voltage Uoc: 1000V
1 class/type I + II combined arrester with signal contact
With load break switch for safe separation of the string lines
Connection of the signal contact via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm²
Connection of the functional earth via cable glands (8-12mmØ) Conductor cross-section: 16-25mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 330x558x249 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011
