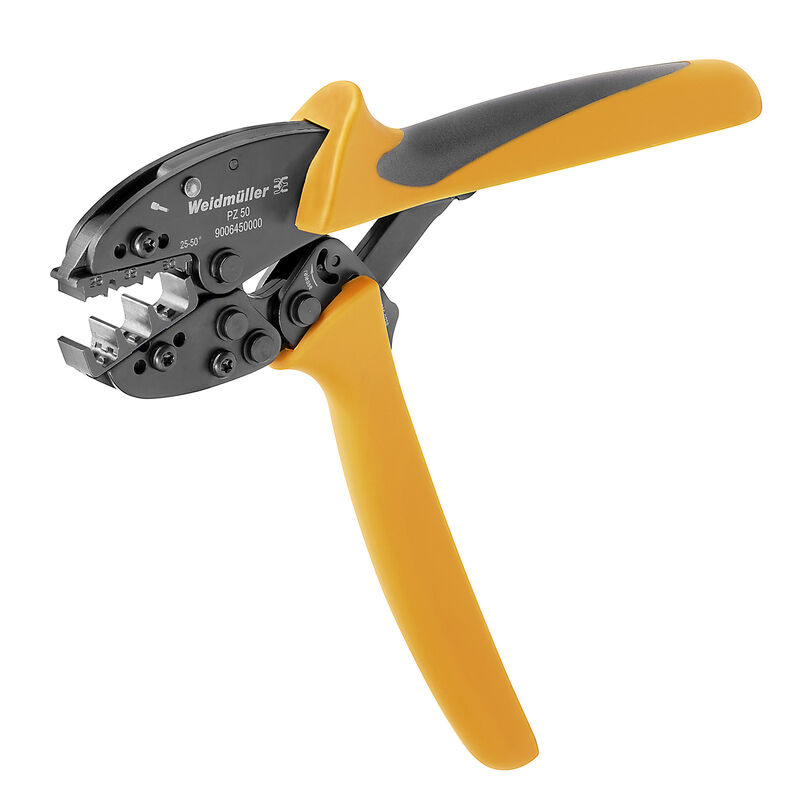

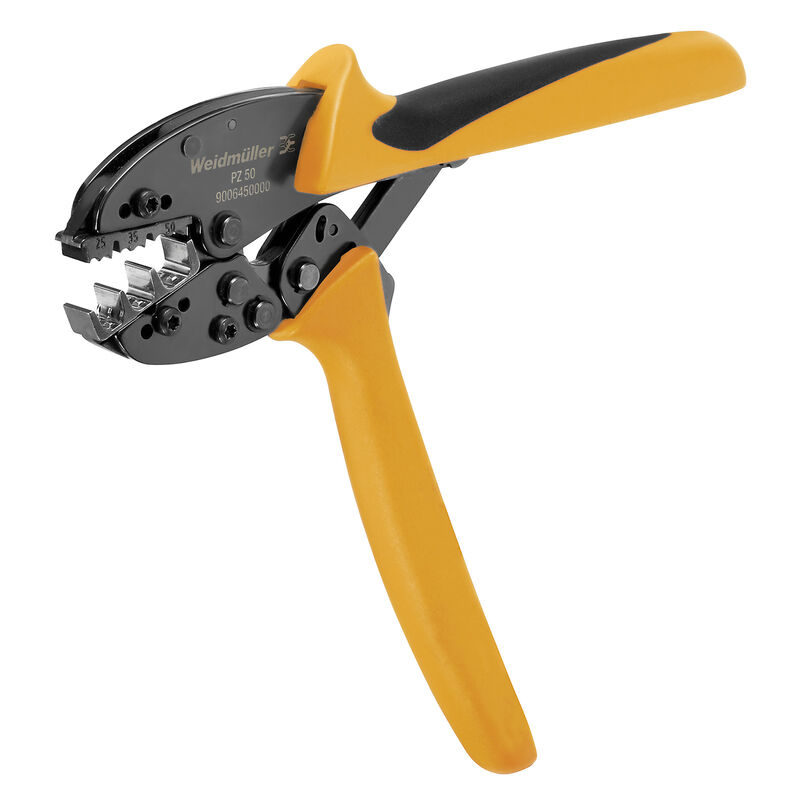

製品情報
| バージョン | プレスツール, ワイヤ端フェルール用圧着ツール, 25mm², 50mm², インデントクリンプ |
| 注文番号 | 9006450000 |
| 種別 | PZ 50 |
| GTIN (EAN) | 4008190095796 |
| 数量 | 1 items |
| 幅 | 250 mm |
| 幅（インチ） | 9.842 inch |
| 正味重量 | 595.3 g |
| RoHS 対応状況 | 影響なし |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2159813b-98fd-4068-b62a-bc89a046c012 |
| バージョン | 機械式、交換可能なインサートなし |
| 項目説明 | (1)圧着工具 |
| クリンプ範囲、最大 | 50 mm² |
| クリンプ範囲、最小 | 25 mm² |
| 導体横断面、最小. AWG | AWG 4 |
| 導体直径、最大. AWG | AWG 0 |
| 接点タイプ | プラスチックカラーあり/なし ワイヤーエンドフェルール |

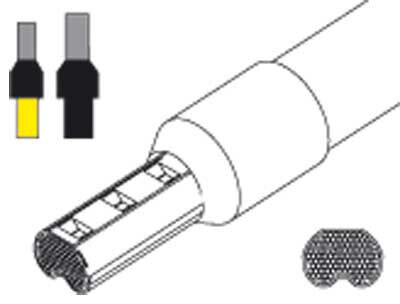

| クリンプタイプ/プロファイル | インデントクリンプ |
| フェルール断面積、最大. | 50 mm² |
| フェルール断面積、最小. | 25 mm² |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66800) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9006450000) |
| ユーザ文書 | [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_101166) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000168 |
| ETIM 7.0 | EC000168 |
| ETIM 8.0 | EC000168 |
| ETIM 9.0 | EC000168 |
| ECLASS 9.0 | 21-04-38-11 |
| ECLASS 9.1 | 21-04-38-11 |
| ECLASS 10.0 | 21-04-38-11 |
| ECLASS 11.0 | 21-04-38-11 |
| ECLASS 12.0 | 21-04-38-11 |
| ECLASS 13.0 | 21-04-38-11 |
| ECLASS 14.0 | 21-04-38-11 |
