製品情報

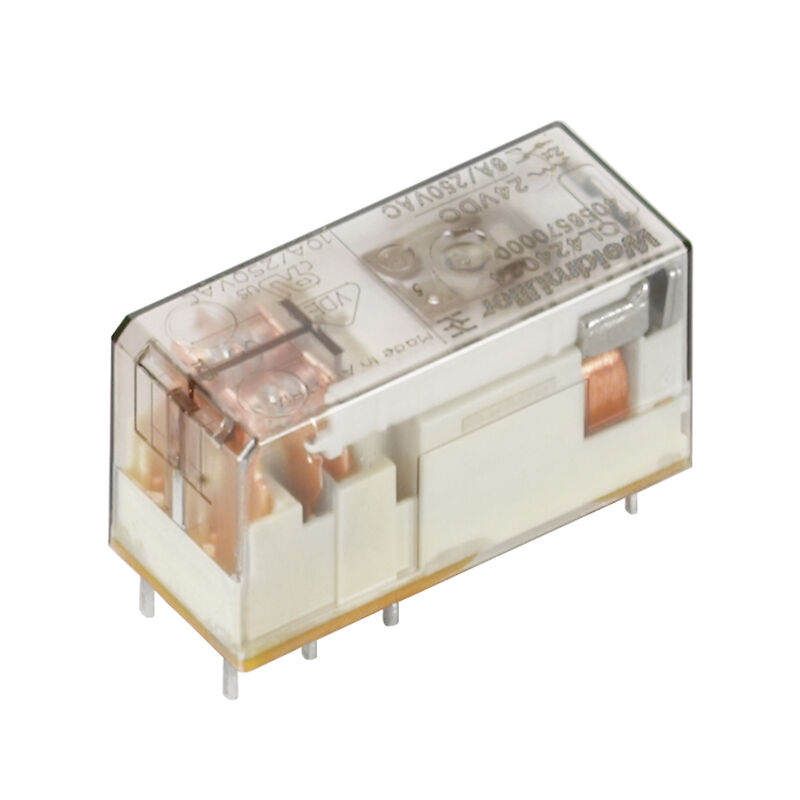

| バージョン | TERMSERIES, リレー, 接点数: 2, CO接点 AgNi金メッキ, 定格制御電圧: 12 V DC, 持続電流: 8 A, プラグイン接続, テストボタンが使用可能: いいえ |
| 注文番号 | 4074580000 |

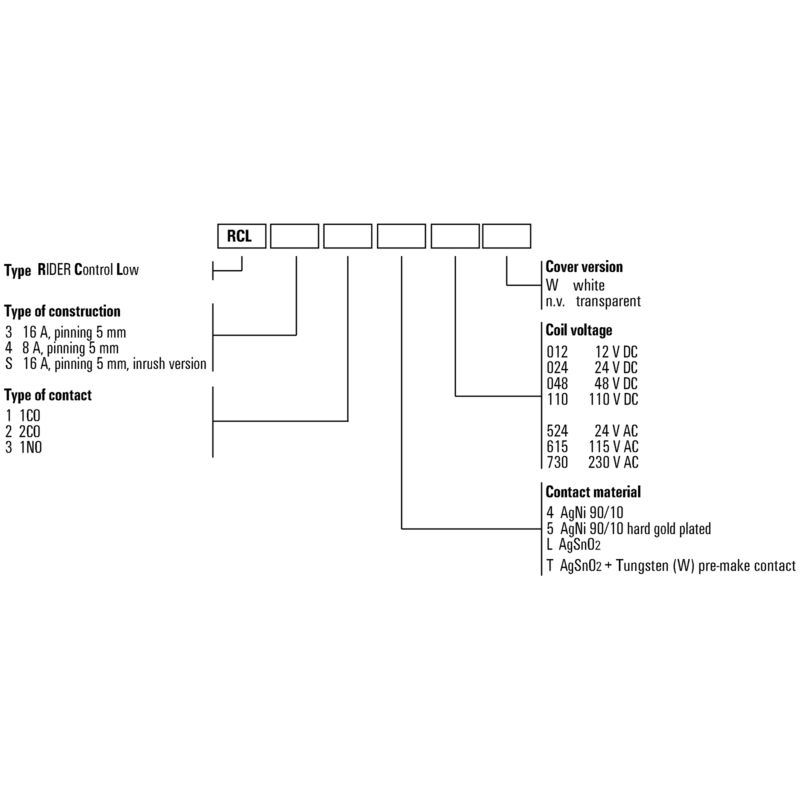

| 種別 | RCL425012 |
| GTIN (EAN) | 4032248604845 |
| 数量 | 20 items |

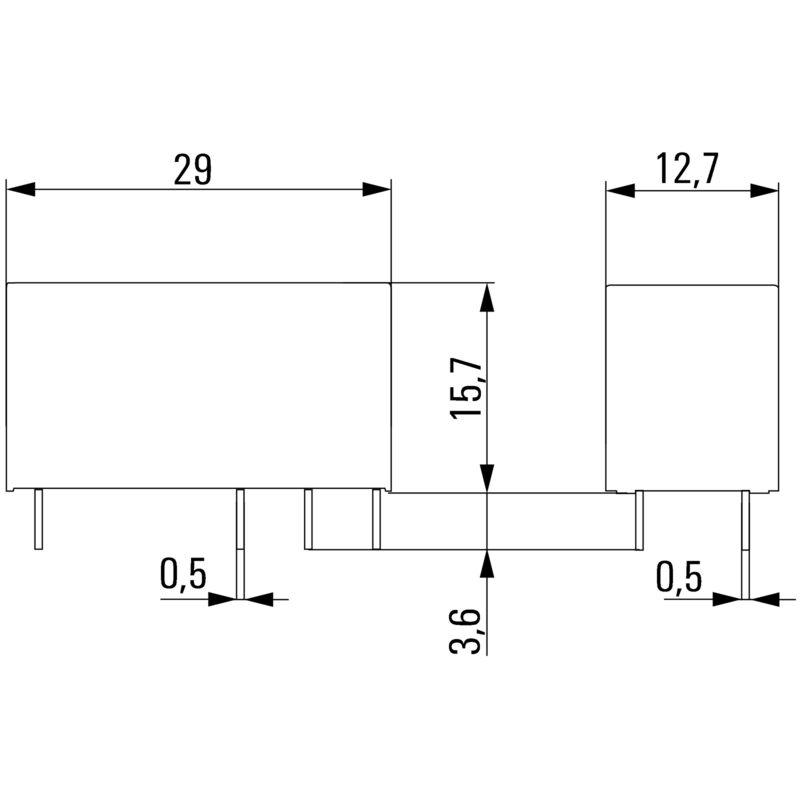

| 深さ | 15.7 mm |
| 奥行き（インチ） | 0.618 inch |
| 高さ | 29 mm |
| 高さ（インチ） | 1.142 inch |
| 幅 | 12.7 mm |
| 幅（インチ） | 0.5 inch |
| 正味重量 | 12 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -40 °C...70 °C |
| 湿度 | 相対湿度40℃/93%、結露なし |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 証明書番号（cURus） | E522350 |
| 定格制御電圧 | 12 V DC |
| 定格電流 DC | 33.3 mA |
| 公称出力 | 400 mW |
| コイル抵抗 | 360 Ω ± 10 % |
| ステータス表示 | 該当なし |
| 定格スイッチング電圧 | AC250 V |
| 持続電流 | 8 A |
| 定格負荷の最大回路周波数 | 0.1 Hz |
| 最小スイッチング電源 | 1 mA @ 1 V |
| 突入電流 | 15 A / 4 s |
| AC スイッチング容量（抵抗）、最大 | 2000 VA |
| DC スイッチング容量（抵抗）、最大 | 192 W @ 24 V |
| スイッチオン遅延 | ≤ 8 ms |
| スイッチオフ遅延 | ≤ 6 ms |
| 接点の種別 | 2 CO接点 (AgNi金メッキ) |
| 機械的耐用期間 | 30 x 106開閉サイクル |
| テストボタンが使用可能 | いいえ |
| メカニカルスイッチの位置表示 | いいえ |
| 色 | 透明 |
| UL 94 可燃性等級 | V-2 |
| 定格電圧 | 250 V |
| 汚染度 | 2 |
| サージ電圧カテゴリー | III |
| 絶縁材グループ | IIIa |
| 制御側 – 荷重側の空気パスおよびクリープパス | ≥ 10 mm |
| 制御側 – 負荷側の耐電圧 | 5 kVeff / 1分 |
| 隣接接点の耐電圧 | 2.5 kVeff / 1分 |
| 開接点の耐電圧 | 1 kVeff / 1 min |
| 保護度合い | IP20 |
| 証明書番号（CSA） | 249409-2426937 |
| 証明書番号（cURus） | E522350 |
| 導体接続方法 | プラグイン接続 |
| ピッチ (mm) (P) | 5 mm |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66414) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=4074580000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E522350 |
