RCMKIT-I 24VDC 3CO LD

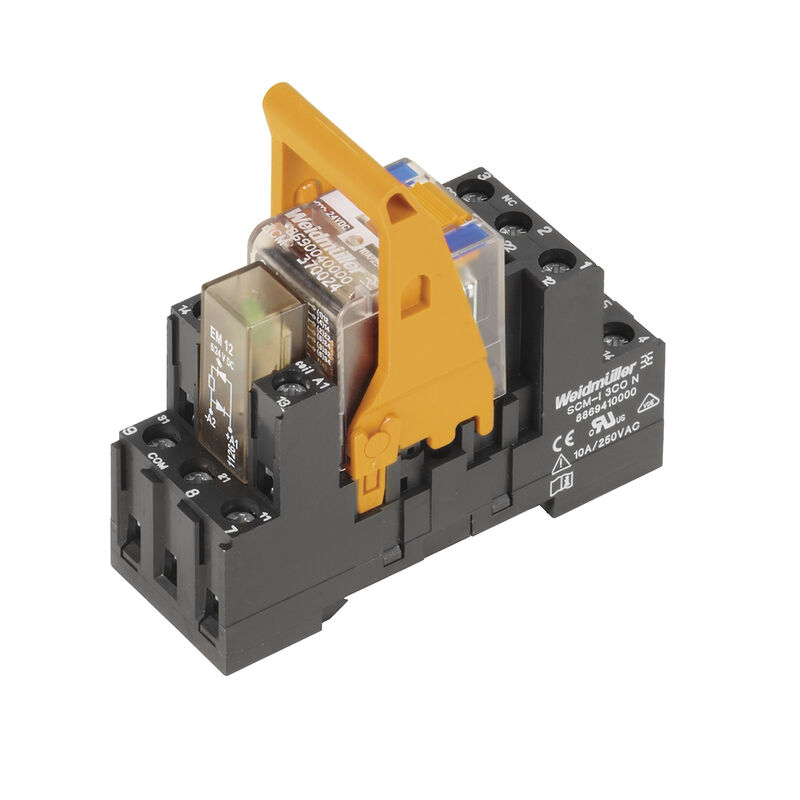

Produktbild
RCMKIT-I 24VDC 3CO LD

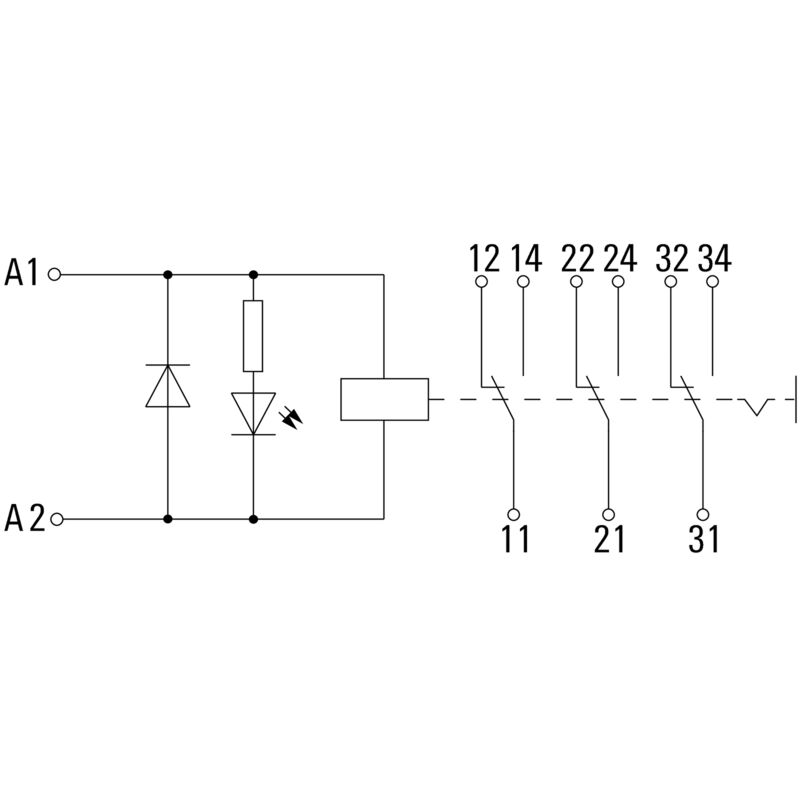

Schaltbild
RCMKIT-I 24VDC 3CO LD
Diagramm
Lastgrenzkurve DC
Ohmsche Last
RCMKIT-I 24VDC 3CO LD
Diagramm
Deratingkurve
Relais in Kombination mit Sockel
RCMKIT-I 24VDC 3CO LD
Diagramm
Betriebsspannungsbereich DC
RCMKIT-I 24VDC 3CO LD
Diagramm
Elektrische Lebensdauer
250 V AC ohmsche Last
RCMKIT-I 24VDC 3CO LD
Maßbild
RCMKIT-I 24VDC 3CO LD

RCMKIT-I 24VDC 3CO LD

Dieses Produkt ist bald nicht mehr verfügbar.

RIDERSERIES RCM, Relaiskoppler, Anzahl Kontakte: 3, Wechsler AgNi, Nennsteuerspannung: 24 V DC, Dauerstrom: 10 A, Schraubanschluss, Prüftaste vorhanden: Ja

Art.-Nr. 8920980000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 23 Einzelteile 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Steuerseite Lastseite Allgemeine Daten Isolationskoordination Erweiterte Angaben Zulassungen / Normen Anschlussdaten Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
RIDERSERIES RCM, Relaiskoppler, Anzahl Kontakte: 3, Wechsler AgNi, Nennsteuerspannung: 24 V DC, Dauerstrom: 10 A, Schraubanschluss, Prüftaste vorhanden: Ja
Best.-Nr.
8920980000
Art
RCMKIT-I 24VDC 3CO LD
GTIN (EAN)
4032248692231
VPE
10 Stück
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Datum der letzten Bestellung
/Date(1769814000000)/

Abmessungen und Gewichte

Tiefe
71,6 mm
Tiefe (inch)
2,819 inch
Höhe
73,5 mm
Höhe (inch)
2,894 inch
Breite
27,2 mm
Breite (inch)
1,071 inch
Nettogewicht
86,95 g

Temperaturen

Lagertemperatur
-40 °C...70 °C
Umgebungstemperatur
-40 °C…70 °C
Feuchtigkeit
40 °C / 93 % rel.Feuchte, keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Steuerseite

Nennsteuerspannung
24 V DC
Nennstrom DC
32,8 mA
Nennleistung
804 mW
Spulenwiderstand
777 Ω ± 10 %
Statusanzeige
Grön LED
Schutzschaltung
Freilaufdiode

Lastseite

Nennschaltspannung
240 V AC
Dauerstrom
10 A
max. Schaltfrequenz bei Nennlast
0,1 Hz
Schaltspannung AC, max.
250 V
min. Schaltleistung
1 mA @ 24 V
10 mA @ 12 V
100 mA @ 5 V
Einschaltstrom
20 A / 20 ms
AC kapcsolási teljesítmény (ohmos), max.
2500 VA
Potenza di commutazione DC (ohmica), max.
240 W @ 24 V
Einschaltverzögerung
≤ 15 ms
Ausschaltverzögerung
≤ 10 ms
Kontaktausführung
3 Wechsler (AgNi)
Mechanische Lebensdauer
AC-Spule 20 x 106 Schaltungen
DC-Spule 30 x 106 Schaltungen

Allgemeine Daten

Tragschiene
TS 35
Prüftaste vorhanden
Ja
Ausführung der Prüftaste
einrastbare Prüftaste
tastende Prüftaste
Mechanische Schaltstellungsanzeige
Ja
Farbe
schwarz

Isolationskoordination

Bemessungsspannung
250 V
Verschmutzungsgrad
2
Überspannungskategorie
III
Isolierstoffgruppe
IIIa
Kriech- und Luftstrecke Steuerseite - Lastseite
≥ 4 mm
Spannungsfestigkeit Steuerseite - Lastseite
2,5 KVeff / 1 Min.
Spannungsfestigkeit benachbarte Kontakte
2,5 KVeff / 1 min.
Spannungsfestigkeit offener Kontakt
1,2 kVeff / 1 min
Stehstoßspannung
5 kV (1,2/50 µs)
Schutzart
IP20

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (CSA) Relais
249409-2426937
Zertifikat-Nr. (CSA) Sockel
249409-2295474
Zertifikat-Nr. (DNV)
TAA000011A
Certifikat-nr (cURus) relä
E522350
Zertifikat-Nr. (cURus) Sockel
E223759

Anschlussdaten

Leiteranschlusstechnik
Schraubanschluss
Abisolierlänge Bemessungsanschluss
8 mm
Anzugsdrehmoment, min.
0,5 Nm
Tightening torque, max.
0,7 Nm
Klemmbereich, Bemessungsanschluss
2,5 mm²
Rögzítési tartomány, névleges csatlakozás, min.
1 mm²
Clamping range, max.
2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
1 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
1 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
1 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
1 mm²
Conductor cross-section, flexible, AEH (DIN 46228-1), max.
2,5 mm²
Sección de conexión del conductor, flexible, 2 conductores embornables, min.
1 mm²
와이어 단면, 가는 꼬임, 2개의 클램프 가능 와이어, 최대
1,5 mm²
Klingenmaß
Размер PZ1

Wichtiger Hinweis

Produkthinweis
IP20 ohne angeschlossenen Leiter bei vollständig geöffnetem Zugbügel-Anschluss.

Klassifikationen

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
