製品情報

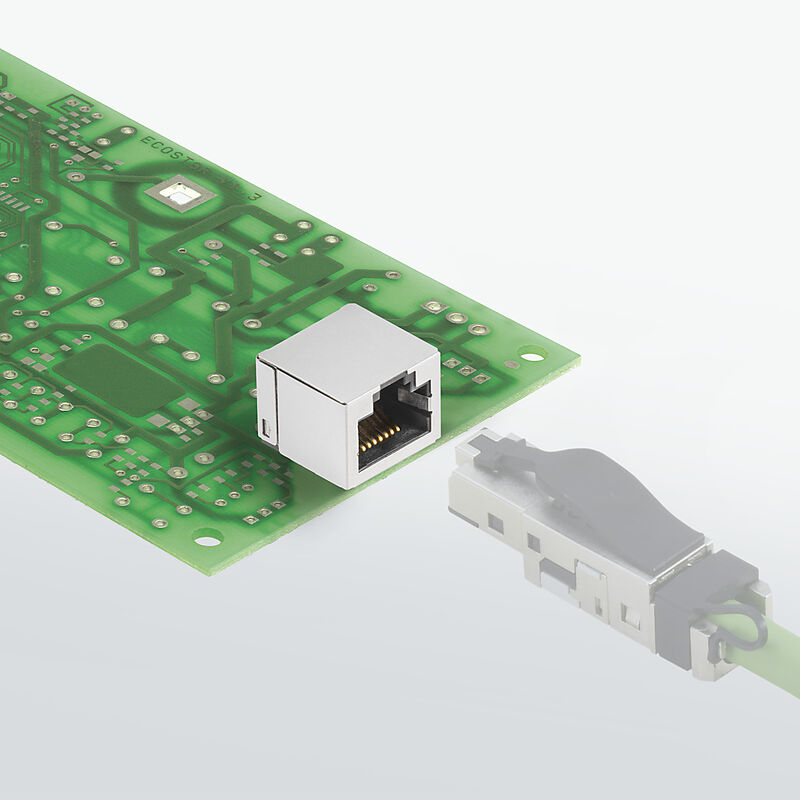

| バージョン | プリント基板用プラグインコネクタ, RJ45ジャック, Cat. 5 , THRはんだ付け接続, 90°, ラッチオプション: 上部, シールドタブ: なし, 30...80 µ" Ni / ≥ 30 µ" Au , LED: いいえ, 極数: 8, Tray |
| 注文番号 | 1455240000 |
| 種別 | RJ45C5 T1U 2.8N4N TY |
| GTIN (EAN) | 4050118261356 |
| 数量 | 140 items |
| パッケージ | Tray |

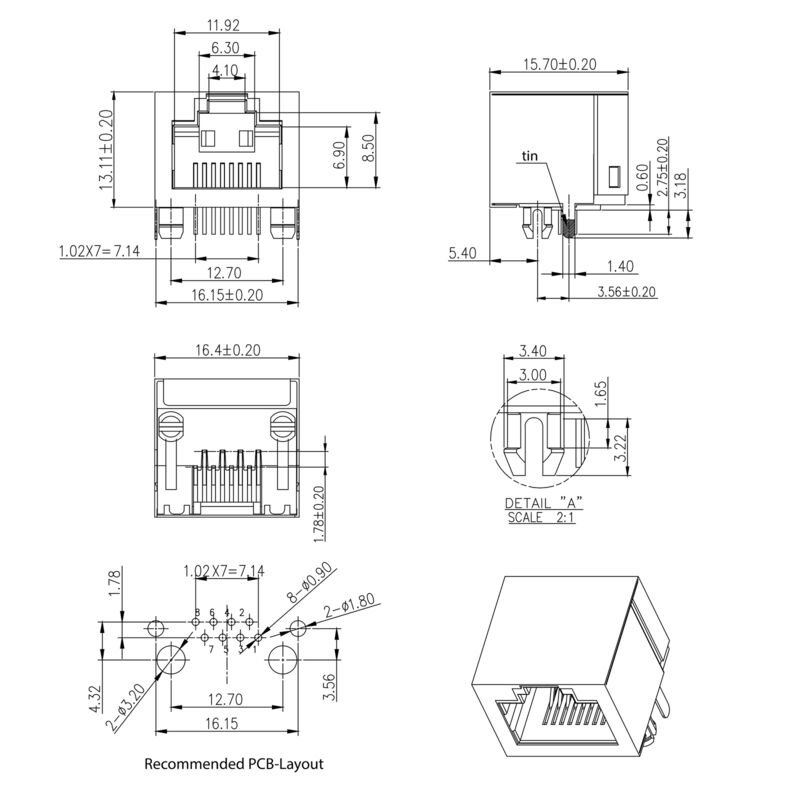

| 深さ | 15.71 mm |
| 奥行き（インチ） | 0.619 inch |
| 高さ | 15.86 mm |
| 高さ（インチ） | 0.624 inch |
| 下位バージョンの高さ | 13.11 mm |
| 幅 | 16.41 mm |
| 幅（インチ） | 0.646 inch |
| 正味重量 | 2.436 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| LED | いいえ |
| PCB の取り付け | THRはんだ付け接続 |
| はんだピン位置の公差 | 0.1 mm |
| はんだピン寸法 | 0.40 x 0.30 mm |
| はんだ付け工程 |
手動はんだ付け
フローはんだ付け |
| カテゴリー | Cat. 5 |
| シールド | はい |
| シールドタブ | なし |
| シールド材質 | 銅合金 |
| シールド面 | ニッケルメッキ |
| ソルダーアイレット穴直径 (D) | 0.9 mm |
| ソルダーアイレット穴直径公差 (D) | ±0.1 mm |
| ソルダーピン長 (l) | 2.75 mm |
| ピッチ (mm) (P) | 1.27 mm |
| ピッチ (インチ) (P) | 0.05 " |
| プラギング回数 | 750 |
| ラッチオプション | 上部 |
| 保護度合い | IP20 |
| 外向きエルボ | 90° |
| 性能カテゴリ | Cat. 5 |
| 接続方式 | はんだ接続 |
| 極当たりソルダーピン数 | 1 |
| 極数 | 8 |
| 製品ファミリー | データの最小化 – RJ45モジュラージャック |
| 配線 | 8コア |
| PoE / PoE+ | IEEE 802.3atに適合 |
| 定格電圧 | 125 V |
| 定格電流 | 1.5 A |
| 絶縁耐性 | ≥ 500 MΩ |
| 耐電圧、接点 / シールド | 1500 V DC |
| 耐電圧、接点 / 接点 | 1000 V DC |
| コネクタ規格 | IEC 60603-7-51 |
| 絶縁材 | PA 66 |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | II |
| 比較追跡指数（CTI） | ≥ 500 |
| 絶縁耐性 | ≥ 500 MΩ |
| UL 94 可燃性等級 | V-0 |
| 接点ベース素材 | リン青銅 |
| 接点材質 | 銅合金 |
| 接触表面 | ニッケル下地金メッキ |
| プラグ接点の層構造 | 30...80 µ" Ni / ≥ 30 µ" Au |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 85 °C |
| 動作温度、最小 | -40 °C |
| 動作温度、最大 | 85 °C |
| パッケージ | Tray |
| VPE 長 | 319 mm |
| VPE幅 | 189 mm |
| VPEの高さ | 66 mm |
| 承認/証明書/適合証明書 | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211728) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1455240000) |
| 製品変更通知 |
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90683)
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90684) |
| ユーザ文書 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | 適合 |
