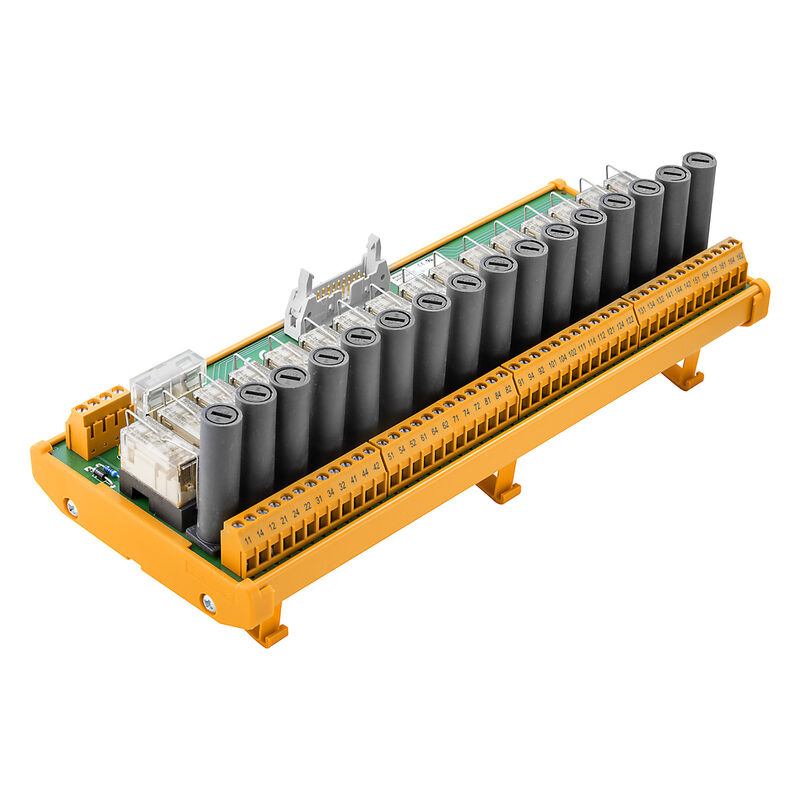

RSM-16 FUS 1CO S
RSM-16 FUS 1CO S

RSM-16 FUS 1CO S

Gränssnitt, RSM, 16 with fuse, RCL, Skruvanslutning

Produkt-ID 9445120000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 12
Agréments Allmänna beställningsdata Dimensions et poids Températures Zgodność produktu z wymogami środowiska naturalnego Märkdata UL Caractéristiques générales Anslutningsdata Caractéristiques nominales Caractéristiques nominales entrée Ratings data output Coordinate di isolamento (EN50178) Anslutningsfält Anslutning försörjning Klassificeringar

Agréments

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E141197

Allmänna beställningsdata

Utförande
Gränssnitt, RSM, 16 with fuse, RCL, Skruvanslutning
Art.nr.
9445120000
Typ
RSM-16 FUS 1CO S
GTIN (EAN)
4032248252831
Förp.
1 items

Dimensions et poids

Djup
75 mm
Byggdjup (tum)
2,953 inch
Höjd
109 mm
Bygghöjd (tum)
4,291 inch
Bredd
261 mm
Byggbredd (tum)
10,276 inch
Nettovikt
955 g

Températures

Lagertemperatur
-40...60 °C
Drifttemperatur
-25...40 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7
SCIP
66e752f3-a24f-4fef-89c4-f29f52d01390

Märkdata UL

Drifttemperatur UL, max
25 °C
Drifttemperatur UL, min.
0 °C
Märkström IN
20 mA
Märkspänning DC UN (matning)
24 V
Märkström (tvåtrådsmatning)
2 A
Märkspänning, säkring UN (tvåtrådsmatning)
250 V
Märkström, säkring (matning)
3,15 A
Märkspänning, säkring UN (kanal)
250 V
Märkström, säkring (kanal)
5 A
Märkspänning DC UN (ingång)
24 V
Märkspänning AC UN (utgång)
250 V
Märkström Imax. (utgång)
5 A

Caractéristiques générales

Lysdiod statusvisning per relä
vert
Säkring per relä
5 A
Försörjningsspänning lysdiodstatus
gul
Spänningsförsörjningssäkring
3,15 A

Anslutningsdata

Anslutning (fältsida)
LL 5.08 mm
Anslutning (styrsida)
Hankontakt enligt IEC 60603-13/DIN 41651
Anslutningsförsörjning
LL 5.08 mm
Antal poler (styrningssida)
20-polig hankontakt

Caractéristiques nominales

Mekanisk livslängd
3 x 107 kapcsolási ciklusok

Caractéristiques nominales entrée

ingångsspänning
24 V DC ± 10%
ingångsström
20 mA
Märkeffekt
0,4 VA

Ratings data output

Relätyp
RCL
Typ av utgång
Potential-free contact
Kontaktmaterial
AgNi 90/10
Märkspänning
≤ 250 Vdc ≤ 250 Vac
Maximal kontinuerlig AC-ström
5 A
AC-toppström
16 A
Min. kontaktspänning
10 V
Min. kontaktström
0,01 A

Coordinate di isolamento (EN50178)

Motsvarande
DIN EN 50178
Nominell ingångsspänning
<50 V AC
Nominell utgångsspänning
<250 V AC
Överspänningskategori ingång/ingång
III
Överspänningskategori ingång/utgång
III
Överspänningskategori utgång/utgång
II
Nedsmutsningsgrad
2
Impulsspänningskontroll
6 kV
Isolationskontroll spänning AC
1,2 kV
Avstånd ingång/utgång
≥ 5,5 mm
Avstånd ingång/ingång
≥ 0,2 mm
Avstånd utgång/utgång
≥ 1,17 mm

Anslutningsfält

Anslutningstyp
Skruvanslutning
Avisoleringslängd
6 mm
Fast, max. H05(07) V-K
6 mm²
Fast, min. H05(07) V-U
0,5 mm²
Flexibel med hylsa, max.
2,5 mm²
Flexibel med hylsa, min.
0,5 mm²
Flexibel, max. H05(07) V-K
4 mm²
Flexibel, min. H05(07) V-K
0,5 mm²
Hylsa med plastkrage max
2,5 mm²
Klämområde, max.
6 mm²
Klämområde, min.
0,13 mm²
Ledardiameter, AWG , max.
AWG 12
Ledardiameter, AWG , min.
AWG 26
Åtdragningsmoment max.
0,6 Nm
Åtdragningsmoment min.
0,5 Nm

Anslutning försörjning

Typ av anslutning
Skruvanslutning
Klämområde min.
0,13 mm²
Klämområde max.
6 mm²
Fast, min. H05(07) V-U
0,5 mm²
Fast, max. H05(07) V-K
6 mm²
Flexibel, min. H05(07) V-K
0,5 mm²
Flexibel, max. H05(07) V-K
4 mm²
Flexibel med hylsa, max.
2,5 mm²
Flexibel med hylsa, min.
0,5 mm²
Hylsa med plastkrage, max.
2,5 mm²
Ledardiameter, AWG , min.
AWG 26
Ledardiameter, AWG , max.
AWG 12
Åtdragningsmoment min.
0,5 Nm
Åtdragningsmoment max.
0,6 Nm
Avisoleringslängd
6 mm

Klassificeringar

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
