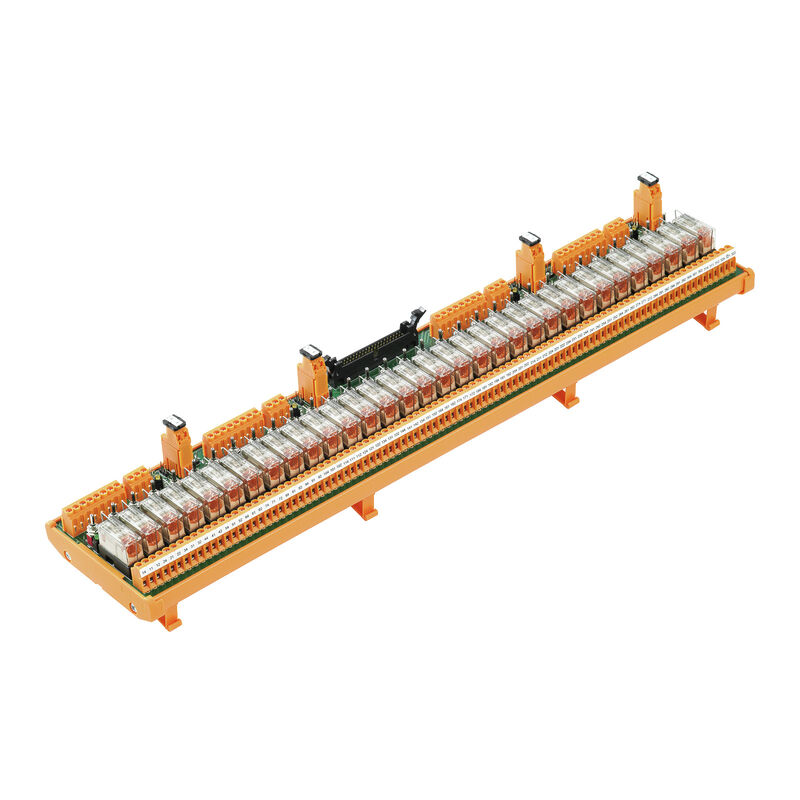

RSM-32 C 1CO Z
RSM-32 C 1CO Z
RSM-32 C 1CO Z

RSM-32 C 1CO Z

Gränssnitt, RSM, 32 compact, RCL, Fjäderanslutning

Art.-Nr. 9447200000
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 13
Zulassungen Основные данные для заказа Abmessungen und Gewichte Temperatures Umweltanforderungen Allgemeine Angaben Anschluss Daten Bemessungsdaten Märkdata ingång Bemessungsdaten Ausgang Isolationskoordinater (EN50178) Anschluss Feld 공급 결선 Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Основные данные для заказа

Ausfuehrung
Gränssnitt, RSM, 32 compact, RCL, Fjäderanslutning
Best.-Nr.
9447200000
Art
RSM-32 C 1CO Z
GTIN (EAN)
4032248253142
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
68 mm
Tiefe (inch)
2,677 inch
Höhe
109 mm
Höhe (inch)
4,291 inch
Breite
365 mm
Breite (inch)
14,37 inch
Nettogewicht
1.539,12 g

Temperatures

Lagertemperatur
-40...60 °C
Betriebstemperatur
-25...40 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7
SCIP
66e752f3-a24f-4fef-89c4-f29f52d01390

Allgemeine Angaben

LED-Statusanzeige pro Relais
grün
Sicherung pro Relais
Nein
Versorgungsspannungs-LED-Status
gelb
Spannungsversorgungssicherung
3,15 A

Anschluss Daten

Anschluss (Feldseite)
LMNZF 5.08mm
Anschluss (Steuerseite)
2 x Steckverbinder nach IEC60603-13/DIN41651
Anschlussversorgung
LMNZF 5.08mm
Anzahl der Pole (Steuerungsseite)
20-pole plug

Bemessungsdaten

Mechanische Lebensdauer
3 x 107 Schaltungen

Märkdata ingång

Eingangsspannung
24 V DC ± 10%
Eingangsstrom
17 mA
Nennleistung
0,4 VA

Bemessungsdaten Ausgang

Relaistyp
RCL
Typ des Ausgangs
Potential-free contact
Material der Kontakte
AgNi 90/10
Nennspannung
≤ 250 Vdc ≤ 250 Vac
Maximaler AC Dauerstrom
5 A
AC-Spitzenstrom
16 A

Isolationskoordinater (EN50178)

Entsprechend
DIN EN 50178
Nenn-Eingangsspannung
< 50 V AC
Nenn-Ausgangsspannung
< 250 V AC
Überspannungskategorie Eingang/Eingang
III
Überspannungskategorie Ausgang/Ausgang
II
Überspannungskategorie Eingang/Ausgang
III
Verschmutzungsgrad
2
Impulsspannungsprüfung (1,2/50µs)
6 kV
Durchschlagsfestigkeitsprüfung AC
1,2 kV
Distanza ingresso/uscita
≥ 5,5 mm
Abstand Eingang/Eingang
≥ 0,2 mm
Abstand Ausgang/Ausgang
≥ 1,17 mm

Anschluss Feld

Abisolierlänge
7 mm
Art der Verbindung
Conexión directa
Fest, max. H05(07) V-U
1,5 mm²
Fest, min. H05(07) V-U
0,5 mm²
Flexibel mit Hülse, max.
1,5 mm²
Flexibel, max. H05(07) V-K
1,5 mm²
Flexibel, min. H05(07) V-K
0,5 mm²
Klemmbereich, max.
1,5 mm²
Klemmbereich, min.
0,14 mm²
Leiteranschlussquerschnitt max. AWG
AWG 14
Leiteranschlussquerschnitt min. AWG
AWG 26

공급 결선

Art der Verbindung
złącze sprężynowe
Klemmbereich, min.
0,14 mm²
Klemmbereich, max.
1,5 mm²
Fest, min. H05(07) V-U
0,5 mm²
Fest, max. H05(07) V-U
1,5 mm²
Flexibel, min. H05(07) V-K
0,5 mm²
Flexibel, max. H05(07) V-K
1,5 mm²
Гибкий с наконечником, макс.
1,5 mm²
Sección del conductor, mín., AWG
AWG 26
Leiteranschlussquerschnitt max. AWG
AWG 14
Abisolierlänge
7 mm

Klassifikationen

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
